Dettagli:
|
| standard: | GB / ANSI / TIA-222-G | Materiale: | ASTM A36 A572 Gr50 |
|---|---|---|---|
| Certificazione: | ISO9001:2008 COC | Norma di galvanizzazione: | ISO 1461 DI ASTM A123/ |
| Dadi & bulloni: | Grado 8.8/6.8/4.8 | Saldatura: | AWS D 1,1 |
| Nome del prodotto: | Torre di osservazione del fuoco | Altezza: | 5-80m |
| Velocità del vento: | 5-40 km/h | Vita di servizio: | Da 20 a 50 anni |

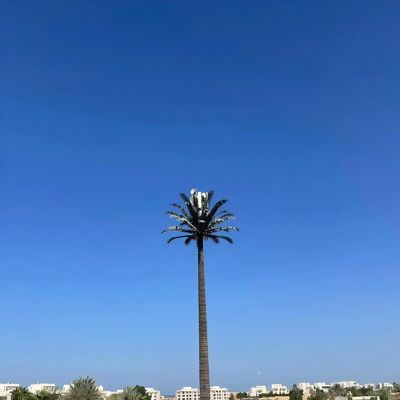

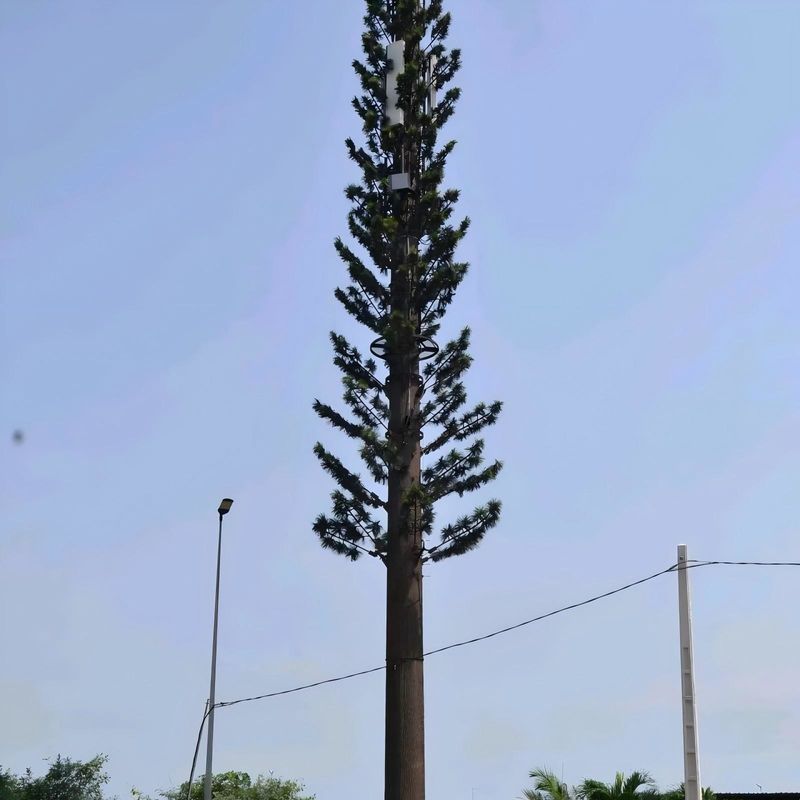

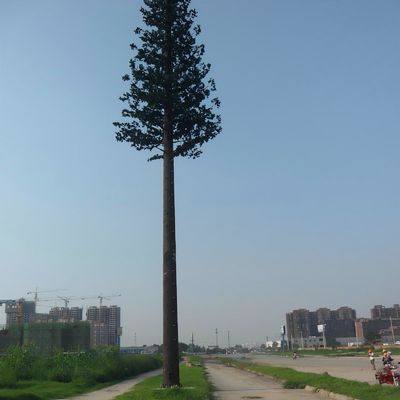

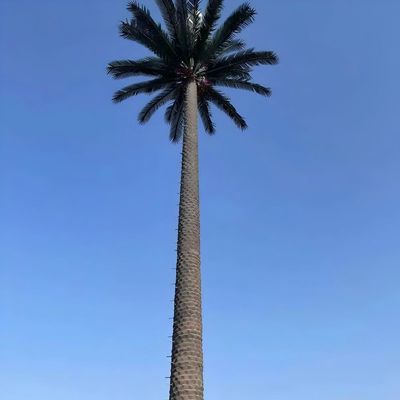

| Evidenziare: | antenne cellulari bioniche camuffate,antenne cellulari camuffate GSM,galvanizzazione di torri di telecomunicazioni monopolare |
||
JIAYAO CO., LTD.
1.Specificazioni
| Progettazione | ||
| 1. Codice di progettazione | TIA/EIA-222-G/F | |
| Acciaio strutturale | ||
| 2. Grado | Acciaio tenero | Acciaio ad alta resistenza alla trazione |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q345B, Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. Progettazione della velocità del vento | Fino a 250 km/h | |
| 4. Deformazione ammissibile | 0.5 ~ 1,0 grado @ velocità operativa | |
| 5. Resistenza alla trazione (Mpa) | 360~510 | 470 ~ 630 |
| 6. Resistenza alla resa (t≤16 mm) (Mpa) | 355 | 235 |
| 7. allungamento (%) | 20 | 24 |
| 8. Forza d'urto KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| Borti e dadi | ||
| 9. Grado | Quarto grado.8, 6.8, 8.8 | |
| 10Norme per le proprietà meccaniche | ||
| 10.1 bulloni | ISO 898-1 | |
| 10.2 Noci | ISO 898-2 | |
| 10.3 Lavatrici | ISO 6507-1 | |
| 11. Norme per le dimensioni | ||
| 11.1 bulloni | DIN7990, DIN931, DIN933 | |
| 11.2 Noci | ISO 4032, ISO 4034 | |
| 11.3 Lavatrici | DIN7989, DIN127B, ISO7091 | |
| Saldatura | ||
| 12Metodo | Saldatura ad arco protetto da CO2 e saldatura ad arco sommersa | |
| 13- Standard. | AWS D1.1 | |
| Marcatura | ||
| 14. Metodo di marcatura dei componenti | Stampaggio idraulico con pressa | |
| Galvanizzazione | ||
| 15. Norma di galvanizzazione delle profilate in acciaio | ISO 1461 o ASTM A123 | |
| 16. Norma di galvanizzazione di bulloni e dadi | ISO 1461 o ASTM A153 | |
1La struttura della torre è unitaria?
No, possiamo progettarlo e produrlo come richiesto dal cliente.
4Quanto dura la vita di una torre di acciaio?
Possiamo garantire 20-30 anni di vita.
