Torre di trasmissione a filo galvanizzato Acciaio a prova di corrosione 55m Segnale Regioni costiere Durable

JIAYAO CO., LTD.

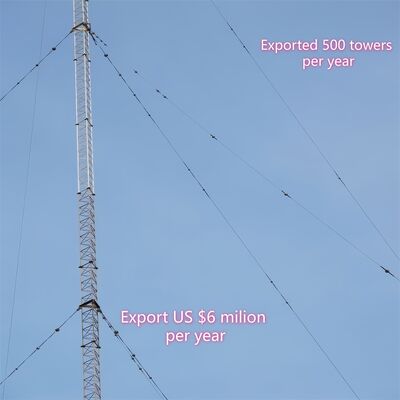

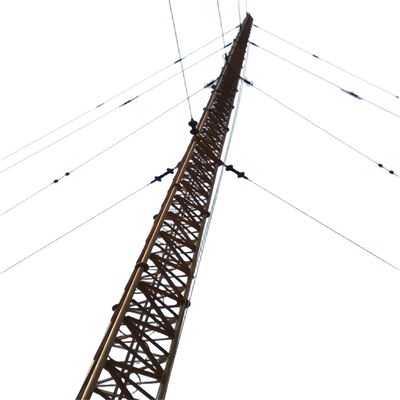

Un traliccio a tiranti (chiamato anche traliccio a tiranti) è una struttura alta e snella che si basa su tiranti esterni (cavi in acciaio ad alta resistenza) per la stabilità, a differenza dei tralicci autoportanti che si sostengono autonomamente. Questo design consente di raggiungere altezze maggiori con meno materiale strutturale, rendendolo una scelta conveniente per applicazioni che necessitano di un'ampia copertura o elevazione.

1.Specifiche

Cos'è il corpo del traliccio a tiranti?

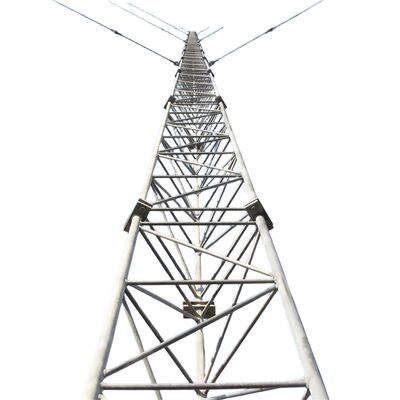

Il corpo del traliccio di un traliccio a tiranti (traliccio a tiranti) è la struttura portante centrale e snella che supporta antenne, sensori o altre apparecchiature, basandosi su tiranti esterni per la stabilità laterale (piuttosto che sulla rigidità autoportante). Tipicamente costruito come un telaio in acciaio tubolare o a traliccio, è più stretto dei tralicci autoportanti e presenta un design rastremato (più largo alla base, più stretto in cima) per ottimizzare la distribuzione del carico e la resistenza al vento. Il corpo del traliccio è fabbricato in acciaio strutturale zincato (conforme agli standard ASTM A36/S235JR) per garantire la resistenza alla corrosione e la durata a lungo termine in ambienti esterni. Serve come base di montaggio per accessori chiave come scale per l'arrampicata, supporti per antenne e canaline portacavi, e il suo design modulare consente la personalizzazione di altezze che vanno da 30 m a oltre 200 m, su misura per applicazioni come la radiodiffusione, le telecomunicazioni o il monitoraggio meteorologico.

Come montare l'antenna sul traliccio a tiranti?

Il montaggio di un'antenna su un traliccio a tiranti segue un processo strutturato e conforme alla sicurezza, allineato con il design del traliccio e gli standard del settore:

1. Preparazione pre-installazione: Verificare la capacità portante del traliccio per garantire che possa supportare il peso dell'antenna (compresi l'hardware e i cavi associati). Ispezionare il corpo del traliccio per corrosione, danni strutturali o collegamenti allentati e confermare la conformità ai codici di sicurezza locali (ad esempio, IEC 62305 per la protezione dai fulmini).
2. Installazione del supporto dell'antenna: Fissare i supporti per antenna dedicati (accessori integrati del traliccio) a punti predefiniti sul corpo del traliccio. Questi supporti sono tipicamente fissati utilizzando bulloni ad alta resistenza compatibili con la struttura in acciaio zincato del traliccio, garantendo un collegamento saldo che resista alle forze del vento e alle vibrazioni.
3. Sollevamento e posizionamento dell'antenna: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare l'antenna all'altezza desiderata (scelta strategicamente per una copertura ottimale del segnale). Allineare l'antenna con la direzione di trasmissione/ricezione prevista, utilizzando strumenti laser o misuratori di allineamento per la precisione.
4. Fissaggio dell'antenna: Fissare l'antenna ai supporti preinstallati utilizzando l'hardware compatibile, serrando i bulloni alla coppia specificata per evitare movimenti. Assicurarsi che l'antenna sia in piano e stabile, senza oscillazioni che potrebbero influire sulle prestazioni o sull'integrità strutturale.
5. Instradamento e integrazione dei cavi: Instradare i cavi di segnale o i feeder attraverso le canaline portacavi integrate del traliccio per proteggerli dai danni ambientali. Collegare i cavi all'antenna e farli scendere all'apparecchiatura a terra, garantendo un isolamento e un'impermeabilizzazione adeguati nei punti di connessione.
6. Ispezione finale: Effettuare un controllo visivo dell'antenna, dei supporti e dei cavi per confermare l'installazione sicura. Testare la trasmissione/ricezione del segnale dell'antenna per verificarne la funzionalità e garantire che tutti i protocolli di sicurezza (ad esempio, protezione dalle cadute per i lavoratori) siano seguiti durante tutto il processo.

Cos'è il dispositivo anticaduta sul traliccio a tiranti?

Il dispositivo anticaduta per un traliccio a tiranti è un componente di sicurezza specializzato installato sul corpo del traliccio per impedire l'accesso non autorizzato e ridurre i rischi di caduta. I design comuni includono:

• Collari/gonna anticaduta: Barriere circolari o coniche in acciaio montate vicino alla base del traliccio (tipicamente a 2-3 m da terra) per bloccare i tentativi di arrampicata negando appigli o appoggi.
• Deterrenti a punte o dentellati: Attacchi in acciaio appuntiti e non letali sulle sezioni inferiori del traliccio o sulle scale per scoraggiare l'arrampicata non autorizzata.
• Accesso bloccato: Se il traliccio è dotato di un pannello di accesso a livello del suolo o di un punto di ingresso della scala, un cancello chiuso a chiave limita l'accesso al solo personale certificato.

Questi dispositivi sono costruiti con materiali resistenti alla corrosione (ad esempio, acciaio zincato, in linea con il corpo del traliccio) per resistere alle condizioni esterne. Il loro scopo principale è quello di migliorare la sicurezza impedendo l'arrampicata accidentale o intenzionale da parte di persone non addestrate, in linea con i codici di sicurezza edilizia locali e la mitigazione della responsabilità per gli operatori di tralicci.

Come collegare il tirante e il traliccio a tiranti?

Il collegamento dei tiranti a un traliccio a tiranti prevede un processo sicuro e portante per garantire che i cavi possano stabilizzare efficacemente il traliccio contro le forze del vento e sismiche:

1. Preparazione: Selezionare tiranti realizzati con cavi in acciaio ad alta resistenza (conformi a ASTM A475) con rivestimenti in zinco o polimero per la durata. Assicurarsi che il corpo del traliccio abbia punti di attacco prefabbricati (ad esempio, alette, staffe o traverse) a intervalli di 20-30 m, come specificato nel progetto del traliccio.
2. Installazione dell'hardware di fissaggio: Montare staffe o grilli per tiranti per impieghi gravosi sui punti di attacco predefiniti del traliccio utilizzando bulloni ad alta resistenza (compatibili con la struttura in acciaio zincato del traliccio). Queste staffe sono progettate per distribuire la tensione in modo uniforme sul corpo del traliccio.
3. Terminazione del filo: Utilizzare raccordi di terminazione professionali (ad esempio, manicotti di pressatura, morsetti per cavi o ditale) per fissare l'estremità di ciascun tirante. I manicotti di pressatura vengono crimpati sul filo per un collegamento permanente e ad alta resistenza, mentre i morsetti per cavi forniscono una tensione regolabile.
4. Collegamento e tensionamento: Fissare l'estremità terminata del tirante alla staffa del traliccio utilizzando un grillo o un perno, garantendo una vestibilità sicura senza gioco. Utilizzare uno strumento di tensionamento (ad esempio, un tenditore o un cric) per regolare la tensione del filo in base alle specifiche di progettazione, fondamentale per bilanciare le forze laterali sul traliccio.
5. Verifica: Verificare che il collegamento sia allineato con la struttura rastremata del traliccio e che il filo sia teso in modo uniforme (evitando un serraggio eccessivo, che potrebbe sollecitare il corpo del traliccio). Confermare che l'hardware e i raccordi di terminazione siano resistenti alla corrosione e conformi agli standard di sicurezza del traliccio.

Come collegare il tirante e il bullone di ancoraggio a tiranti?

Il collegamento dei tiranti ai bulloni di ancoraggio a tiranti (ancoraggi a terra) è un passaggio fondamentale per trasferire la tensione del filo a terra, garantendo la stabilità del traliccio:

1. Preparazione dell'ancora: Assicurarsi che l'ancora a terra (ancora in cemento o acciaio per impieghi gravosi, progettata per carichi di trazione) sia installata correttamente nel terreno con un angolo di 45-60° rispetto al tirante. L'ancora deve essere completamente indurita (per il calcestruzzo) e saldamente incorporata per resistere alle forze di estrazione.
2. Esposizione del bullone di ancoraggio: Assicurarsi che il bullone superiore dell'ancora (bullone di ancoraggio a tiranti) sporga sopra il terreno e sia filettato per accogliere l'hardware di collegamento. Il bullone deve essere realizzato in acciaio ad alta resistenza per resistere alla tensione del tirante.
3. Terminazione del filo: Terminare l'estremità libera del tirante utilizzando gli stessi raccordi ad alta resistenza (manicotti di pressatura, morsetti per cavi o ditale) utilizzati per il collegamento del traliccio, garantendo un'estremità sicura e portante.
4. Assemblaggio dell'hardware di collegamento: Fissare un tenditore (per la regolazione della tensione) e un grillo al tirante terminato. Il tenditore si collega al bullone di ancoraggio a tiranti tramite un dado o una rondella, consentendo la messa a punto della tensione del filo.
5. Tensionamento e fissaggio: Utilizzare il tenditore per tendere il tirante in base alle specifiche richieste, assicurando che resista alle forze laterali senza tirare l'ancora. Una volta teso, bloccare il tenditore con spine o dadi di bloccaggio per evitare l'allentamento nel tempo.
6. Controllo finale: Verificare che il collegamento sia sicuro, che l'ancora non mostri segni di movimento e che il tirante sia allineato con l'angolo corretto di 45-60°. Ispezionare la corrosione sul bullone, sull'hardware e sulla terminazione del filo, garantendo la conformità a IEC 62305 e ai codici di sicurezza locali.

Fare clic qui per maggiori informazioni!!!!!!

3.Clienti di cooperazione

4.Certificazioni

5.I nostri servizi

JIAYAO CO., LTD. è un produttore professionale di tralicci per telecomunicazioni approvato da ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e la migliore torre di comunicazione. Molti prodotti sono stati esportati in USA, Europa e altri 55 paesi diversi.
Siamo specializzati nella progettazione e produzione di tralicci in acciaio angolare, tralicci in acciaio tubolare, tralicci monopolo, tralicci ad albero di pino, tralicci a tiranti e torri di guardia. I nostri reparti includono progettazione, ricerca e sviluppo, ispezione, laboratorio, controllo qualità, zincatura e reparti tralicci in acciaio. Le nostre materie prime provengono da famosi laminatoi in Cina: HBIS Group, Baowu Steel Group, Shougang Group.

Se ne hai bisogno, ti daremo il benvenuto 24 ore al giorno!
