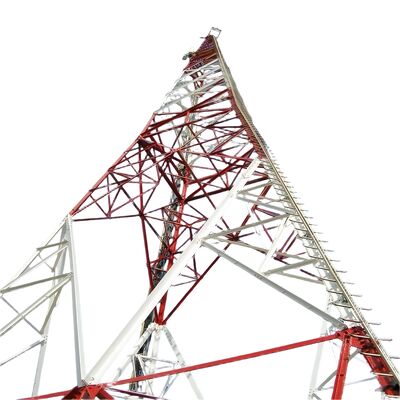

Torre di telecomunicazione per copertura urbana esterna con segnale 4G in acciaio zincato angolare a 3 gambe

JIAYAO CO., LTD.

La torre angolare di acciaio a tre zampeappartiene al settore tecnico della fabbricazione di apparecchiature di comunicazione, in particolare riguarda una torre di comunicazione wireless triangolare, comprende il corpo della torre, il parafulmine,il corpo della torre è formato da un giro triangolare della torre, il piede della torre del corpo della torre è fissato a terra, il parafulmine si estende fuori dalla parte superiore del corpo della torre, il corpo della torre è il giro del corpo della torre con inclinazione uguale o inclinazione variabile una tantum,la sezione trasversale del corpo della torre è in acciaio angolare, triangolo equilaterale di struttura di recinto a barre trasversali, il corpo della torre è dotato di una pluralità di piattaforme di funzionamento sequenzialmente da cima a fondo.Il modello di utilità rivela che una torre di comunicazione wireless triangolare ha i vantaggi della sicurezza e affidabilità, e struttura semplice.
Descrizione del prodotto

Che cos'e' il corpo della torre angolare di acciaio a 3 zampe?

Il corpo di una torre angolare in acciaio a 3 zampe è la struttura portante della torre, caratterizzata da una configurazione triangolare (simile a una piramide).È costituito da tre gambe verticali in acciaio (o colonne) collegate in alto, con elementi di collegamento angolari in acciaio aggiuntivi che collegano le gambe in tutta l'altezza.la carrozzeria è progettata per sopportare efficacemente entrambi i carichi verticali (eIl suo design angolare e il suo telaio triangolare garantiscono una stabilità eccezionale.anche in condizioni ambientali difficiliIl corpo serve come struttura di supporto primaria per il montaggio di comunicazioni, trasmissione di potenza,o attrezzature di sorveglianza.

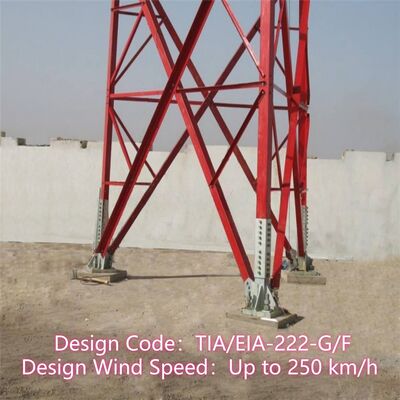

Che cos'e' il piede angolare di una torre di acciaio a 3 zampe?

Il "piede" di una torre angolare in acciaio a 3 zampe si riferisce alla parte di base di ciascuna gamba verticale, che si interfaccia con la fondazione della torre.È un componente critico responsabile del trasferimento dell'intero peso della torre e dei suoi carichi (attrezzature, vento, ecc.) alla fondazione sottostante, assicurando che la struttura sia saldamente ancorata al suolo.o punti di ancoraggio che si attaccano saldamente alla fondazione in calcestruzzo o armata. Costruito in acciaio galvanizzato ad alta resistenza (in linea con il corpo della torre), i piedi sono progettati per resistere a taglio, tensione e forze di compressione,impedire lo spostamento o il crollo della torreLa loro progettazione è adattata alle condizioni geologiche del sito, garantendo la compatibilità con la fondazione per una massima stabilità.

Che cos'è la scala e il vassoio dei cavi di una torre angolare di acciaio a 3 zampe?

• Scala: Un componente di accesso di sicurezza installato lungo il corpo della torre, che fornisce un percorso sicuro per i lavoratori per salire in cima (o piattaforme intermedie) per l'installazione, la manutenzione o l'ispezione.Le scale sono in genere realizzate in acciaio galvanizzato per resistenza alla corrosione e resistenza, con gradini spaziati a intervalli standard per una salita confortevole. Possono includere dispositivi di sicurezza come corrimano, sistemi di arresto delle cadute o contenitori per proteggere i lavoratori dalle cadute.
• Cable Tray: un canale strutturale o un vassoio montato sul corpo della torre, progettato per organizzare, sostenere e proteggere i cavi (ad esempio, cavi di comunicazione, cavi di alimentazione,o fili di segnale) che passano tra la base della torre e l'apparecchiatura in cima. I vassoi per cavi tengono i cavi puliti, impediscono l'intreccio o il danno da fattori ambientali (vento, pioggia, radiazioni UV) e facilitano un facile accesso per la manutenzione.sono spesso realizzati in acciaio galvanizzato per garantire la durata e la compatibilità con il design resistente alla corrosione della torreInsieme, la scala e il vassoio dei cavi migliorano la funzionalità della torre consentendo un accesso sicuro e una gestione efficiente dei cavi.

Come installare una torre angolare di acciaio a 3 zampe?

L'installazione di una torre angolare in acciaio a tre zampe segue un processo sistematico e orientato alla sicurezza:

1. Esame del sito e preparazione delle fondamentaIn primo luogo, effettuare un'indagine dettagliata del sito per determinare la posizione ottimale, valutare le condizioni geologiche e identificare potenziali vincoli ambientali o strutturali (ad esempio, velocità del vento,attività sismica)In seguito, costruire una fondazione robusta (in genere calcestruzzo o calcestruzzo armato) su misura per il peso e i requisiti di carico della torre.La fondazione deve essere piana e saldamente ancorata al suolo per sostenere i piedi della torre.
2. Assemblaggio dei componenti della torre: Trasporto dei componenti prefabbricati (piedi in acciaio, elementi di collegamento, scala, vassoio per cavi) sul cantiere.attaccare i componenti di connessione angolari per formare la struttura piramidale, e installare componenti ausiliari come la scala e il vassoio dei cavi durante il montaggio.
3. Erettazione della torre: Utilizzare gru o attrezzature specializzate per sollevare la torre (o sezioni di essa, per le torri più alte) in posizione verticale.Allineare con attenzione i piedi della torre con i punti di ancoraggio delle fondamenta e fissarli con bulloni o ancore per bloccare la torre in posizione.
4. Installazione delle attrezzature: Montare l'attrezzatura prevista (ad es. antenne, piastre a microonde, linee di trasmissione elettrica) sulla piattaforma superiore della torre o sui punti di montaggio designati.Cavi di percorrenza attraverso il vassoio di cavi preinstallato, collegando le apparecchiature alla base.
5. Controlli di qualità e di sicurezza: effettuare rigorose ispezioni di qualità per verificare l'integrità strutturale della torre (ad esempio, tenuta dei bulloni, allineamento dei componenti, resistenza alla corrosione).Implementare protocolli di sicurezza in tutta l'installazione (e- la protezione contro le cadute per i lavoratori, la prova del carico delle attrezzature) per garantire la conformità alle norme del settore; i controlli finali confermano che la torre è stabile, che le attrezzature sono installate correttamente,e tutti i sistemi funzionano come previsto.

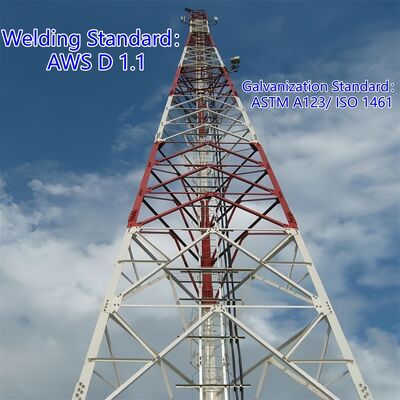

Galvanizzazione di torri angolari in acciaio.

La galvanizzazione è un processo critico per le torri angolari in acciaio (come le torri angolari in acciaio a tre zampe), in quanto fornisce resistenza alla corrosione e prolunga la durata di vita della struttura all'aperto,ambienti difficili (ePer garantire che il rivestimento galvanizzato soddisfi gli standard di qualità e abbia le prestazioni previste,una serie di rigorose procedure di prova sono condotteDi seguito è riportata una panoramica dettagliata delle prove di galvanizzazione per torri angolari in acciaio:

1Obiettivi fondamentali delle prove di galvanizzazione

Gli obiettivi primari dei test sono di verificare:

Spessore adeguato del rivestimento (per garantire una protezione contro la corrosione a lungo termine).

Uniformità e adesione del rivestimento in zinco (per evitare la desquamazione o lo sfollamento).

Libero da difetti (ad esempio, crepe, buche, macchie nude o accumulo eccessivo di zinco).

Resistenza alla corrosione (per confermare che il rivestimento può resistere al degrado ambientale).

2Metodi di prova chiave per le torri angolari in acciaio galvanizzato

Le prove sono in genere eseguite in due fasi: dopo la galvanizzazione in fabbrica (su singoli componenti come gambe, componenti di collegamento,o gradini di scala) e dopo l'installazione (controlli sul posto della torre montata)I metodi più comuni sono:

A. Misurazione dello spessore del rivestimento

Lo spessore del rivestimento in zinco ha un impatto diretto sulla resistenza alla corrosione: uno strato troppo sottile si rompe prematuramente, mentre uno spessore eccessivo può causare fragilità o cattiva adattabilità dei componenti.

Norme di prova: è conforme a norme internazionali quali ASTM A123 (per la galvanizzazione a caldo di acciaio strutturale) o ISO 1461 (per i rivestimenti galvanizzati a caldo su articoli di ferro e acciaio).

Strumenti di prova:

Magnetic Thickness Gauge: il metodo non distruttivo più utilizzato, che misura la distanza tra una sonda magnetica e il substrato di acciaio, calcolando lo spessore del rivestimento.Le misurazioni sono effettuate in più punti (e.per esempio, 3-5 macchie per metro quadrato) su ciascun componente, concentrandosi su aree ad elevato stress (ad esempio, giunzioni delle gambe, fori dei bulloni) e regioni difficili da rivestire.

Micrometro (distruttivo): per la verifica, una piccola sezione del componente può essere tagliata e lo spessore del rivestimento è misurato direttamente con un micrometro (utilizzato solo per la prova dei campioni,parti non finite).

Criteri di accettazione: lo spessore minimo tipico varia da 85 a 120 μm (micrometri) per i componenti strutturali in acciaio, a seconda dello spessore e dell'applicazione dell'acciaio (ad esempio,le torri nelle zone costiere o industriali possono richiedere rivestimenti più spessi).

B. Prova di adesione (forza dei legami)

Un forte legame tra il rivestimento in zinco e il substrato in acciaio impedisce lo sbucciamento durante il trasporto, l'installazione o l'esposizione a sollecitazioni meccaniche (ad esempio, vibrazioni indotte dal vento).

Prova di piegatura: un campione di acciaio galvanizzato (ad esempio, una sezione di acciaio angolare) viene piegato a 180° attorno a un mandrello (diametro corrispondente allo spessore dell'acciaio).il rivestimento è ispezionato per le crepeNon è ammissibile alcun distacco visibile.

Prova con martello: si colpisce con forza il rivestimento in più punti con un martello pesato (in genere 0,5 ‰ 1 kg).o sollevare sono ammesse solo piccole rientrate (senza esporre il substrato in acciaio).

Prova con coltello: per effettuare un taglio incrociato nel rivestimento (modello a griglia) viene utilizzato un coltello affilato e non dentellato; sul taglio viene applicato nastro adesivo che viene rapidamente staccato;è consentita una minima rimozione del rivestimento (se del caso).

C. Ispezione visiva e superficiale dei difetti

L'ispezione visiva identifica difetti evidenti che compromettono l'integrità del rivestimento.

Procedura: ispezionare con occhio nudo o con una lente di ingrandimento (ingrandimento di 10 volte) ogni componente galvanizzato (e la torre assemblata) per:

Macchie nude (acciaio esposto), pozzi o buchi di spillo.

Fessure, vesciche o accumulo irregolare di zinco (ad esempio, "corse" o "goccioline" da galvanizzazione impropria).

Contaminazione (ad esempio, olio, sporcizia o strati di ossidi sotto il rivestimento).

Criteri di accettazione: non deve essere visibile alcuna acciaio nuda; sono accettabili irregolarità minori della superficie (ad esempio piccoli noduli di zinco) se non influenzano l'adattamento dei componenti o le prestazioni strutturali.

D. Prova di resistenza alla corrosione

Questo verifica la capacità del rivestimento di resistere alla ruggine e al degrado nel tempo.

Prova di spruzzo di sale (nebbia): prova comune di corrosione accelerata (secondo ASTM B117 o ISO 9227).I campioni galvanizzati sono collocati in una camera in cui viene spruzzata una nebbia continua di cloruro di sodio (acqua salata) al 5% a temperatura controllata (35°C)I campioni vengono ispezionati periodicamente (ad esempio dopo 24, 48, 100 o 500 ore) per individuare segni di ruggine rossa (corrosione dell'acciaio) o bianca (ossidazione dello zinco).

Accettabilità: per le torri strutturali, il rivestimento deve resistere alla ruggine rossa per un minimo di 100-500 ore (a seconda dell'ambiente di applicazione).La ruggine bianca (uno strato temporaneo di ossido di zinco) è normale e non indica un guasto, ma non dovrebbe diffondersi eccessivamente.

Test di esposizione sul campo: i test a lungo termine prevedono l'installazione di componenti campioni nell'ambiente previsto per la torre (ad esempio, costiere, desertici,L'obiettivo è quello di monitorare l'evoluzione della corrosione nei settori industriali e di monitorare l'evoluzione della corrosione nel corso di mesi o anni.Questo convalida le prestazioni del mondo reale.

E. Analisi della composizione chimica (facoltativo)

Per assicurare che il rivestimento in zinco soddisfi gli standard di purezza, può essere effettuata un'analisi chimica sui campioni di galvanizzazione o di rivestimento.

Metodo di prova: spettroscopia di assorbimento atomico (AAS) o fluorescenza a raggi X (XRF) per misurare il contenuto di zinco (in genere ≥98% di zinco puro per la galvanizzazione a caldo) e rilevare le impurità (ad esempio, piombo,Il livello di tensione è inferiore a quello del ferro, che potrebbe ridurre la qualità del rivestimento..

3. Norme di prova e conformità

Le prove di galvanizzazione delle torri angolari in acciaio devono rispettare le norme specifiche del settore per garantire coerenza e affidabilità:

Norme ASTM: ASTM A123 (galvanizzazione a caldo), ASTM B117 (prova con spruzzo di sale), ASTM A817 (acciaio galvanizzato per torri di trasmissione).

Norme ISO: ISO 1461 (rivestimenti galvanizzati), ISO 9227 (prova con spruzzo di sale).

Norme locali o specifiche del settore: per le torri di telecomunicazione o di trasmissione di energia, gli organismi di regolamentazione possono fissare requisiti aggiuntivi (ad esempio, IEEE per le infrastrutture di energia,ITU per le torri di telecomunicazione) o specifiche di progetto.

4. Prova dopo l'installazione

Dopo che la torre è stata assemblata e installata, vengono effettuati controlli a punto per confermare che il rivestimento galvanizzato non sia stato danneggiato durante il trasporto, il sollevamento o l'assemblaggio:

Misurare nuovamente lo spessore del rivestimento nelle giunzioni critiche (ad esempio, connessioni leg-to-foundation, attacchi a scala).

Controllare se non ci sono graffi, fori o abrasioni che possano aver esposto il substrato in acciaio (se il danno è minore, aggiustare con vernice ricca di zinco).

Verificare che i fori dei bulloni e i punti di connessione (zone ad elevato usura) mantengano uno spessore di rivestimento adeguato.

Riassunto

I test di galvanizzazione per le torri angolari in acciaio sono un processo completo incentrato sullo spessore, l'adesione, la qualità della superficie e la resistenza alla corrosione.Rispettando severi standard e effettuando prove sia in fabbrica che in loco, l'integrità del rivestimento in zinco è garantita, consentendo alla torre di resistere a condizioni ambientali difficili e fornire affidabilità a lungo termine nelle telecomunicazioni, nella trasmissione di energia,e altre applicazioni infrastrutturali.

Clicca qui per ulteriori informazioni!!!!!!

Imballaggio e spedizione

- Sì.

Collaborazione Clienti

- Sì.

Certificazioni

- Sì.

Clicca qui per ulteriori informazioni!!!!!!

Tipi di prodotti personalizzati e vantaggi

Torre autoportante 
La torre autoportante di solito è una torre a 3 o 4 zampe, e il suo materiale è tubo di acciaio o acciaio angolare.e la torre angolare in acciaio è collegata da dadi e bulloni.
Caratteristiche:
1- Piccolo coefficiente di carico del vento, forte resistenza al vento.
2Risparmio di risorse territoriali, posizione conveniente.
Comodo trasporto e installazione.

Torre di acciaio per tubi
La torre del tubo si riferisce a una struttura in acciaio di alto livello autosostenente con una colonna di torre fatta di tubi in acciaio e una sezione del corpo della torre in forma triangolare.Le sue caratteristiche principali sono che la colonna della torre a tre tubi è fatta di tubi di acciaio e la sezione del corpo della torre è a forma triangolare, che è una struttura in acciaio ad alto livello diversa dall'acciaio angolare.

Torre del monopolio

La torre monopolio, è un tipo comunemente utilizzato, con un aspetto bello, che copre una piccola area da 9 a 18 metri quadrati, economica ed è adottata dalla maggior parte della costruzione.Corpo torre adottare una sezione più ragionevole, che è collegato tramite bullone ad alta resistenza o sovrapposizione (connessione a scivolo). Ha le caratteristiche di una facile installazione e può adattarsi a una varietà di complessi siti di campo.

Torre di Guy 
La torre a guisa ha un aspetto nuovo e la sua caratteristica principale è rafforzata dall'utilizzo di filo a guisa in acciaio.La torre a guisa è un tipo comune di torre di comunicazione economica e pratica.È più leggero e più economico degli altri.È molto adatto alle vaste aree geografiche.

Torre di guardia
La torre di avvistamento è un edificio multifunzionale utilizzato principalmente per osservare l'ambiente circostante e svolge un ruolo importante in più campi.Il suo design sottolinea l'armonia e l'unità con l'ambiente naturale, e lo stile architettonico è di solito coordinato con l'ambiente circostante.con strutture compatte e durevoli.

Torre degli alberi camuffata
Torre degli alberi camuffati è anche una sorta di alberi artificiali di torre degli alberi bionica, sulla base come uno vero, più il design meticoloso, quando posizionato tra gli alberi reali in zona turistica,Parco e piazza, sarà una parte della natura.
Caratteristiche:
1Struttura squisita e aspetto splendido.
2. Forte stabilità strutturale e lunga durata di vita.
3Piccola area di copertura e grande effetto economico.

I nostri servizi

JIAYAO CO., LTD. è un produttore professionale di torri di telecomunicazioni e approvato da ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e la migliore torre di comunicazione.Molti prodotti sono stati esportati negli Stati Uniti, Europa e altre 55 diverse contee.
Siamo specializzati nella progettazione e produzione di torre d'acciaio angolare, torre d'acciaio tubo, torre monopolio, torre di pino, torre a tipi e torre di guardia.laboratorioLe nostre materie prime provengono da famose acciaierie in Cina: HBIS Group, Baowu Steel Group, Shougang Group.
