Torre angolare in acciaio a 4 zampe con bulloni, dadi e guarnizioni che soddisfano le norme DIN 7990 e ISO 6507 1 per la sicurezza e il montaggio

JIAYAO CO.,LID

Cos'è la torre a traliccio in acciaio angolare a 4 gambe?La torre a traliccio in acciaio angolare a 4 gambe?

La torre a traliccio in acciaio angolare a 4 gambeè una struttura in acciaio autoportante ad alta resistenza progettata per il supporto di infrastrutture critiche. Caratterizzata dal suo telaio a quattro gambe a base quadrata e dai collegamenti a traliccio a croce, funge da spina dorsale affidabile per le comunicazioni, la trasmissione di energia e altre applicazioni industriali in tutto il mondo. A differenza delle torri strallate che si basano su cavi esterni per la stabilità, questo design autoportante si erge in modo indipendente, rendendolo adattabile a diversi ambienti, dalle aree urbane alle regioni remote.

Descrizione del prodotto

Dettagli dell'imballaggio:La torre per telecomunicazioni sarà imballata con reggette zincate secondo le esigenze del cliente.

Consegna:Spedito in 20 giorni dopo il pagamento dal porto di Tianjin

Elementi della torre:Una torre in acciaio è separata in diversi fasci.

Bulloni:Sacchetto di Pacrum.lon o acciaio

Cos'è la struttura a traliccio della torre in acciaio angolare a 4 gambe?

La struttura a traliccio di una torre in acciaio angolare a 4 gambe è un telaio a croce, simile a una capriata, che collega le quattro gambe verticali in acciaio angolare della torre. Composto da elementi in acciaio interconnessi (tipicamente acciaio angolare o barre a traliccio), forma un motivo a rete che distribuisce i carichi, tra cui il peso della torre, il peso delle apparecchiature, il vento, le forze sismiche e i carichi di ghiaccio, in modo uniforme su tutte e quattro le gambe. Questa struttura è integrata in tutta l'altezza della torre, integrando il design rastremato della torre (più largo alla base, più stretto in cima) per migliorare l'integrità strutturale e la stabilità. La configurazione a traliccio bilancia l'elevata resistenza con prestazioni leggere, riducendo al minimo l'uso di materiale massimizzando la capacità di carico e la resistenza a condizioni ambientali estreme. Facilita anche il flusso d'aria, riducendo la resistenza al vento e migliorando ulteriormente la stabilità generale della torre.

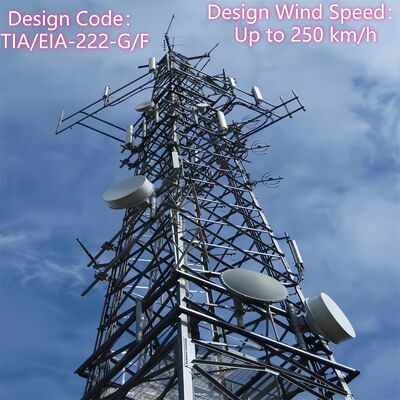

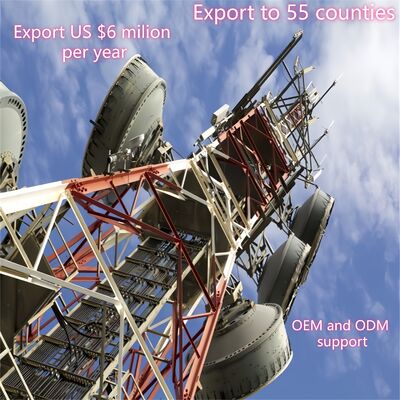

Come montare la parabola MW sulla torre in acciaio angolare a 4 gambe?​

Il montaggio di una parabola a microonde (MW) su una torre in acciaio angolare a 4 gambe segue un processo sistematico e conforme alla sicurezza:

1. Preparazione pre-installazione: Verificare la capacità di carico della torre per garantire che possa supportare il peso della parabola MW (compresa la parabola, la staffa di montaggio e l'hardware associato). Verificare che il design della torre sia conforme agli standard pertinenti (ad esempio, TIA/EIA-222-G/F) per il montaggio delle apparecchiature.
2. Installazione della staffa: Fissare le staffe dedicate per antenna/microonde (fornite con la torre o fabbricate su misura) ai punti di montaggio predefiniti sul corpo della torre o sulla piattaforma delle apparecchiature. Queste staffe sono fissate utilizzando bulloni ad alta resistenza (conformi alla norma ISO 898 grado 6.8/8.8) per garantire un collegamento saldo alla struttura a traliccio o alle gambe della torre.
3. Sollevamento e posizionamento della parabola: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare la parabola MW all'altezza desiderata (in genere sulle sezioni superiori della torre o su una piattaforma dedicata alle apparecchiature). Assicurarsi che la parabola sia allineata con il percorso di comunicazione punto-punto previsto (regolare per azimut ed elevazione, se necessario).
4. Fissaggio della parabola: Fissare la parabola MW alle staffe preinstallate utilizzando l'hardware compatibile, serrando i bulloni alla coppia specificata con strumenti calibrati. Assicurarsi che la parabola sia in piano e stabile, senza oscillazioni o movimenti.
5. Instradamento e integrazione dei cavi: Instradare i cavi di segnale della parabola attraverso le canaline integrate della torre per proteggerli dai danni ambientali. Collegare i cavi alle apparecchiature appropriate (ad esempio, trasmettitori/ricevitori) alla base della torre o sulla piattaforma intermedia, garantendo un isolamento e un'impermeabilizzazione adeguati.
6. Ispezione finale: Effettuare un controllo visivo per confermare che la parabola sia montata saldamente, che le staffe siano intatte e che i cavi siano organizzati correttamente. Testare la trasmissione del segnale della parabola per verificare l'allineamento e la funzionalità, rispettando i protocolli di sicurezza durante tutto il processo.

Qual è la struttura principale della torre in acciaio angolare a 4 gambe?

La struttura principale di una torre in acciaio angolare a 4 gambe è un telaio autoportante progettato per la stabilità e il carico, composto da tre componenti principali:

• Quattro gambe verticali in acciaio angolare: Gli elementi portanti principali, realizzati in acciaio strutturale di alta qualità (ad esempio, Q235B, Q345B, Q420; conformi a ASTM A36/A572) e disposti in una configurazione a base quadrata. Queste gambe trasferiscono il peso totale della torre (compresi i carichi delle apparecchiature e ambientali) alle fondamenta.
• Collegamenti a traliccio: Elementi in acciaio a croce (acciaio angolare o barre a traliccio) che collegano le quattro gambe orizzontalmente e diagonalmente. Questo sistema a traliccio distribuisce i carichi in modo uniforme sulla struttura, migliora la rigidità e resiste alle forze laterali (vento, attività sismica), formando il caratteristico motivo a traliccio della torre.
• Design del telaio rastremato: La torre si restringe gradualmente dalla base alla sommità (più larga in basso, più stretta in alto), ottimizzando l'integrità strutturale concentrando il materiale dove i carichi sono più pesanti (alla base) e riducendo la resistenza al vento alle quote più elevate.

Elementi strutturali supplementari (ad esempio, piattaforme per apparecchiature, scale a pioli e canaline per cavi) sono integrati nel telaio principale per supportare la funzionalità pratica, ma le quattro gambe verticali e i collegamenti a traliccio formano la spina dorsale strutturale della torre.

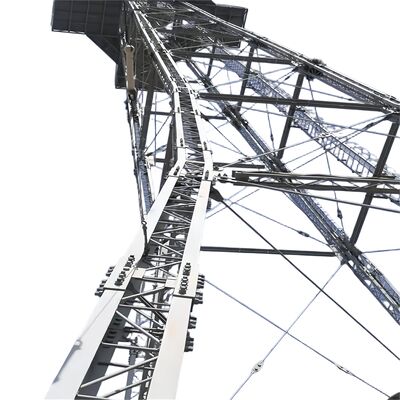

Piattaforma, scala della torre in acciaio angolare a 4 gambe

A. Piattaforma

• Scopo: Serve come spazio di lavoro elevato e stabile per l'installazione, la manutenzione o l'ispezione di apparecchiature (ad esempio, parabole MW, antenne 5G, dispositivi di sorveglianza) e componenti della torre. Fornisce inoltre un punto di riposo sicuro per i lavoratori durante l'arrampicata.
• Caratteristiche di progettazione: Tipicamente realizzata in acciaio zincato (conforme a ASTM A123/ISO 1461 per la resistenza alla corrosione) e integrata nella struttura a traliccio della torre ad altezze specifiche. Le piattaforme possono includere ringhiere di sicurezza, superfici antiscivolo e botole di accesso per garantire la sicurezza dei lavoratori. Sono progettate per supportare il peso di lavoratori, strumenti e attrezzature, in linea con la capacità di carico complessiva della torre.
• Personalizzazione: Può essere aggiunta a più altezze in base alle esigenze del progetto (ad esempio, vicino ai punti di montaggio dell'antenna o a metà torre per la manutenzione).

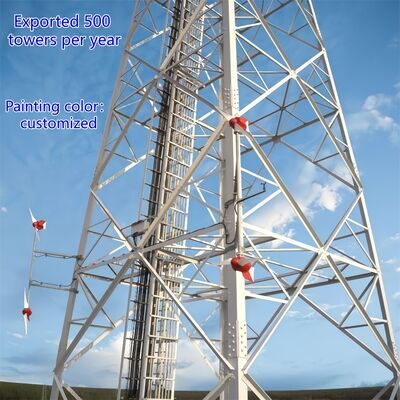

B. Scala

• Scopo: Un sistema di accesso di sicurezza dedicato che consente ai lavoratori di salire sulla torre per raggiungere piattaforme, apparecchiature o sezioni superiori per l'installazione, l'ispezione o le riparazioni.
• Caratteristiche di progettazione: Costruita in acciaio zincato per durata e resistenza alla corrosione, con pioli distanziati uniformemente (secondo gli standard di sicurezza del settore) per una comoda arrampicata. Le principali caratteristiche di sicurezza includono corrimano, sistemi di arresto caduta (ad esempio, guide per cavi per imbracature) e, a volte, recinzioni a gabbia per prevenire le cadute. La scala è fissata verticalmente alle gambe della torre o al traliccio, garantendo un percorso sicuro e stabile.
• Conformità: Progettata in linea con le normative di sicurezza e gli standard del settore (ad esempio, TIA/EIA-222-G/F), dando priorità alla protezione dei lavoratori durante l'accesso verticale.

Insieme, la piattaforma e la scala migliorano l'usabilità della torre consentendo un accesso sicuro ed efficiente alle apparecchiature e ai componenti ad alta quota, supportando il funzionamento e la manutenzione continui.

​

Test di zincatura della torre in acciaio angolare

La zincatura è un trattamento superficiale fondamentale per le torri a traliccio in acciaio angolare a 4 gambe, che fornisce una resistenza alla corrosione a lungo termine per resistere a condizioni esterne difficili ed estendere la durata della torre oltre i 20 anni. Di seguito è riportata una panoramica semplificata dei suoi test di zincatura:

1. Obiettivi principali dei test

• Garantire uno spessore del rivestimento sufficiente per una protezione duratura dalla corrosione.
• Verificare l'uniformità del rivestimento di zinco e una forte adesione (prevenire la desquamazione/sfaldatura).
• Verificare l'assenza di difetti critici (ad esempio, acciaio nudo, crepe, vaiolatura).
• Conformità agli standard internazionali (ASTM A123, ISO 1461).

2. Metodi di test chiave (eseguiti dopo la fabbrica e dopo l'installazione)

• Spessore del rivestimento: Utilizzare spessimetri magnetici (non distruttivi) o micrometri (solo campioni distruttivi); minimo 85–120 μm (più spesso per ambienti difficili).
• Adesione: Test di piegatura (180°), test a martello o test a tratteggio a croce con coltello: non è consentito il distacco del rivestimento.
• Ispezione visiva: Verificare la presenza di acciaio nudo, crepe, accumulo di zinco irregolare o contaminazione; sono accettabili irregolarità minori se non hanno impatto.
• Resistenza alla corrosione: Test allo spruzzo salino (ASTM B117/ISO 9227) per 100–500 ore (resistere alla ruggine rossa); esposizione sul campo a lungo termine opzionale.
• Analisi chimica opzionale: AAS/XRF per confermare ≥98% di purezza dello zinco e rilevare le impurità.

3. Standard di conformità

Aderire a ASTM (A123, B117, A572), ISO (1461, 9227, 898), codici di progettazione delle torri (TIA/EIA-222-G/F) e normative locali.

4. Controlli a campione post-installazione

• Misurare nuovamente lo spessore in corrispondenza dei giunti critici.
• Ispezionare per danni (graffi, ammaccature) e ritoccare con vernice ricca di zinco, se necessario.
• Verificare l'integrità del rivestimento in corrispondenza dei fori dei bulloni e delle aree ad alta usura.

Questo test garantisce l'affidabilità del rivestimento zincato, supportando le prestazioni della torre nelle applicazioni infrastrutturali.

Fare clic qui per maggiori informazioni!!!!!!

Imballaggio e spedizione

Certificati

​Fare clic qui per maggiori informazioni!!!!!!

Tipi di prodotti personalizzati e vantaggi

Torre autoportante 
La torre autoportante di solito è una torre a 3 o 4 gambe e il suo materiale è tubo d'acciaio o acciaio angolare. Per quanto riguarda il collegamento, la torre tubolare è collegata tramite flangia e la torre in acciaio angolare è collegata tramite dadi e bulloni. 
Caratteristiche: 
1. Piccolo coefficiente di carico del vento, forte resistenza al vento. 
2. Risparmia risorse del terreno, posizione conveniente. 
Trasporto e installazione convenienti. 

Torre in acciaio tubolare
La torre tubolare si riferisce a una struttura in acciaio autoportante a torre alta con una colonna a torre realizzata con tubi d'acciaio e una sezione del corpo della torre a forma triangolare. Le sue caratteristiche principali sono che la colonna della torre a tre tubi è realizzata con tubi d'acciaio e la sezione del corpo della torre ha una forma triangolare, che è una struttura in acciaio a torre alta diversa dall'acciaio angolare.

Torre monopolo

La torre monopolo è un tipo comunemente usato, con un bell'aspetto, che copre un'area ridotta da 9 a 18 metri quadrati, conveniente ed è adottata dalla maggior parte della costruzione. Il corpo della torre adotta una sezione più ragionevole, che è collegata tramite bullone ad alta resistenza o sovrapposizione (collegamento a scorrimento). Ha le caratteristiche di una facile installazione e può adattarsi a una varietà di siti di campo complicati.

Torre strallata 
La torre strallata ha un aspetto nuovo e la sua caratteristica più grande è rafforzata dall'uso di un cavo di acciaio. La torre strallata è un tipo comune di torre di comunicazione che è economica e pratica. È più leggera ed economica delle altre. È molto adatta per le ampie aree geografiche. 

Torre di guardia
La torre di guardia è un edificio multifunzionale utilizzato principalmente per osservare l'ambiente circostante e svolge un ruolo importante in più campi. Il suo design enfatizza l'armonia e l'unità con l'ambiente naturale e lo stile architettonico è solitamente coordinato con l'ambiente circostante. Le torri di osservazione sono solitamente composte da corpi torre, piattaforme, torri e scale, con strutture compatte e durevoli.

Torre ad albero mimetizzata
La torre ad albero mimetizzata è anche una sorta di alberi cartificiali della torre ad albero bionico, sulla base come uno reale, più il design meticoloso, quando posizionata tra gli alberi reali nell'area turistica, nel parco e nella piazza, farà parte della natura. 
Caratteristiche: 
1. Struttura squisita e aspetto splendido. 
2. Forte stabilità strutturale e lunga durata. 
3. Piccola area di copertura e grande effetto economico.

I nostri servizi

JIAYAO CO., LTD. è un produttore professionale di torri per telecomunicazioni e approvato da ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e la migliore torre di comunicazione. Molti prodotti sono stati esportati negli Stati Uniti, in Europa e in altri 55 paesi diversi.
Siamo specializzati nella progettazione e produzione di torri in acciaio angolare, torri in acciaio tubolare, torri monopolo, torri di pino, torri strallate e torri di guardia. I nostri reparti includono progettazione, ricerca e sviluppo, ispezione, laboratorio, controllo qualità, zincatura e reparti torri in acciaio. Le nostre materie prime provengono da famosi laminatoi in Cina: HBIS Group, Baowu Steel Group, Shougang Group.
​

Se ne hai bisogno, ti daremo il benvenuto 24 ore al giorno!
