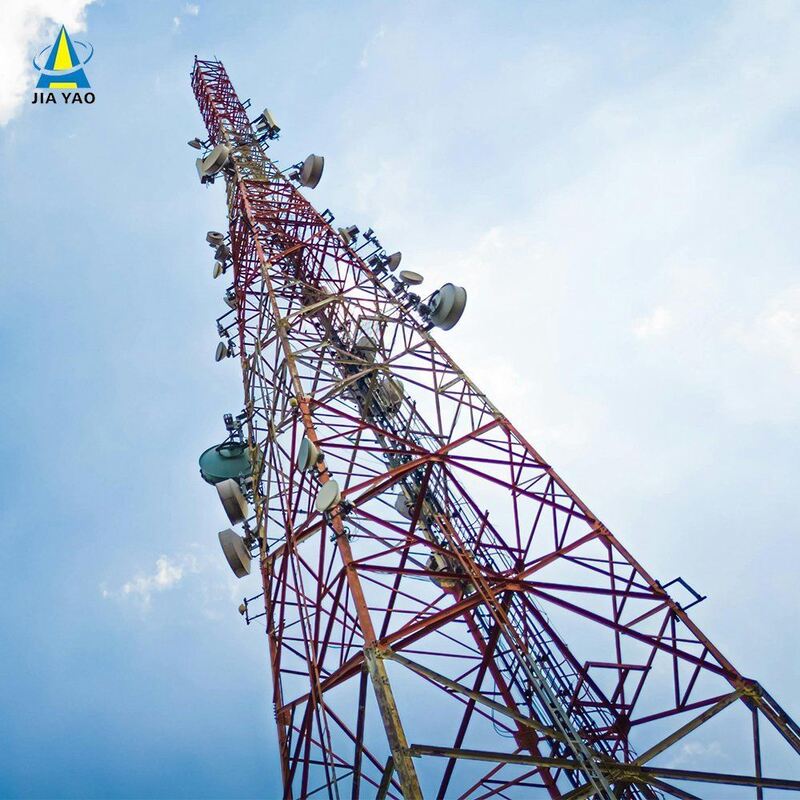

Torre di acciaio a reticolo a quattro zampe per telecomunicazioni e antenne radiotelevisive

JIAYAO CO.,LID

Torre a reticolo angolare in acciaio a quattro zampeè una struttura in acciaio ad alta resistenza indipendente progettata per supportare infrastrutture critiche, caratterizzata da un telaio quadrato a quattro zampe e da connessioni reticolari incrociate,serve come spina dorsale affidabile per la comunicazioneA differenza delle torri a manopole che si basano su fili esterni per la stabilità, questo progetto autoportante si erge indipendentemente,rendendola adattabile a ambienti diversi dalle aree urbane alle regioni remote.

Come pietra angolare delle infrastrutture moderne, la torre angolare a reticolo in acciaio a 4 zampe combina durata, versatilità e praticità per soddisfare le crescenti esigenze di comunicazione, energia,e di sorveglianzaIl suo design maturo e le sue prestazioni affidabili lo rendono la scelta preferita per progetti in tutto il mondo.

Descrizione del prodotto

Dettagli della confezione:La torre di telecomunicazione sarà montata con le cinghie galvanizzate secondo le esigenze del cliente.

Consegna:Spedito in 20 giorni dal porto di Tianjin

Membri della torre:Una torre di acciaio è separata in diversi fasci.

Fermate:Sacchetti o sacchetti in acciaio

Siamo specializzati nella progettazione e produzione di torri in acciaio personalizzate per applicazioni di telecomunicazioni, monitoraggio, osservazione e sicurezza.Di seguito sono riportate le informazioni dettagliate sul prodotto:

Qual e' la struttura della torre angolare di acciaio a 4 zampe?

La struttura reticolare di una torre angolare in acciaio a quattro zampe è un telaio incrociato simile a una trave che collega le quattro zampe verticali in acciaio della torre.Composti di elementi di acciaio interconnessi (in genere di acciaio angolare o di barre a reticolo), forma un modello simile a una rete che distribuisce i carichi, compreso il peso della torre, il peso delle attrezzature, il vento, le forze sismiche e i carichi di ghiaccio, in modo uniforme su tutte e quattro le gambe.Questa struttura è integrata in tutta l'altezza della torre., che completa il design conico della torre (più ampio alla base, più stretto in alto) per migliorare l'integrità e la stabilità strutturale.La configurazione del reticolo bilancia la forza elevata con le prestazioni leggere, riducendo al minimo l'utilizzo dei materiali massimizzando al contempo la capacità di carico e la resistenza alle condizioni ambientali estreme.ridurre la resistenza al vento e migliorare ulteriormente la stabilità complessiva della torre.

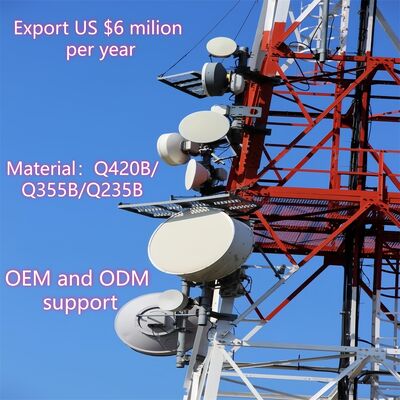

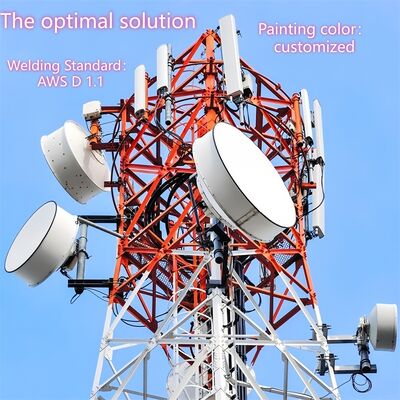

Come montare la piastra MW sulla torre angolare di acciaio a 4 zampe?- Sì.

Il montaggio di una piastra a microonde (MW) su una torre angolare in acciaio a quattro zampe segue un processo sistematico e conforme alla sicurezza:

1. Preparazione preliminare all'installazione: Verificare la capacità di carico della torre per assicurarsi che possa sostenere il peso della piastra MW (compresa la piastra, il supporto di montaggio e l'hardware associato).Controllare che la progettazione della torre sia conforme alle norme pertinenti (e.g., TIA/EIA-222-G/F) per il montaggio delle apparecchiature.
2. Installazione del supporto: Attaccare supporti per antenne/microonde dedicati (forniti con la torre o fabbricati su misura) a punti di montaggio predeterminati sul corpo della torre o sulla piattaforma dell'apparecchiatura.Questi supporti sono fissati con bulloni ad alta resistenza (conformemente alla norma ISO 898 grado 6.8/8.8) per assicurare un forte collegamento alla struttura reticolare o alle gambe della torre.
3. Sollevamento e posizionamento dei piatti: utilizzare gru o attrezzature di sollevamento specializzate per sollevare la piastra MW all'altezza di destinazione (in genere sulle sezioni superiori della torre o su una piattaforma di attrezzature dedicata).Assicurarsi che il piatto sia allineato al percorso di comunicazione punto-punto previsto (adattare per azimut e elevazione se necessario).
4. La sicurezza del piatto: fissare la cisterna MW alle staffe preinstallate utilizzando hardware compatibile, stringendo i bulloni alla coppia specificata con strumenti calibrati; assicurarsi che la cisterna sia piana e stabile;senza oscillazione o movimento.
5. Routing e integrazione dei cavi: indirizzare i cavi del segnale della piastra attraverso i vassoi integrati della torre per proteggerli dai danni ambientali.trasmettitori/ricevitori) alla base della torre o alla piattaforma intermedia, assicurando un adeguato isolamento e impermeabilizzazione.
6. Ispezione finale: effettuare un controllo visivo per verificare che la piastra sia montata in modo sicuro, che le staffe siano intatte e che i cavi siano correttamente organizzati.aderire ai protocolli di sicurezza durante tutto il processo.

Qual è la struttura principale di una torre angolare di acciaio a 4 zampe?

La struttura principale di una torre angolare in acciaio a quattro zampe è un telaio autoportante progettato per la stabilità e il carico, costituito da tre componenti principali:

• Quattro gambe in acciaio ad angolo verticale: gli elementi portanti primari, realizzati in acciaio strutturale di alta qualità (ad esempio, Q235B, Q345B, Q420; conforme alla norma ASTM A36/A572) e disposti in una configurazione di base quadrata.Queste gambe trasferiscono al fondamento il peso totale della torre (comprese le attrezzature e i carichi ambientali).
• Connessioni di tralicci a reticolo: elementi in acciaio incrociati (barre angolari in acciaio o in reticolo) che collegano le quattro gambe orizzontalmente e diagonalmente.e resiste alle forze laterali (vento, attività sismica), formando il caratteristico modello reticolare della torre.
• Disegno del telaio conico: La torre si restringe gradualmente dalla base verso l'alto (più larga in basso, più stretta in alto),ottimizzare l'integrità strutturale concentrando il materiale dove i carichi sono più pesanti (alla base) e riducendo la resistenza al vento a più alte altitudini.

Gli elementi strutturali supplementari (ad esempio, piattaforme di attrezzature, scale da arrampicata e vassoi per cavi) sono integrati nel quadro principale per supportare la funzionalità pratica,ma le quattro gambe verticali e le connessioni del reticolo formano la spina dorsale strutturale della torre.

Piattaforma, scala di torre angolare in acciaio a 4 zampe

A. Piattaforma

• Scopo: funge da spazio di lavoro elevato e stabile per l'installazione, la manutenzione o l'ispezione di apparecchiature (ad esempio antenne MW, antenne 5G, dispositivi di sorveglianza) e componenti della torre.Fornisce anche un punto di riposo sicuro per i lavoratori durante l'arrampicata.
• Caratteristiche di progettazione: tipicamente in acciaio galvanizzato (conformemente alla norma ASTM A123/ISO 1461 per la resistenza alla corrosione) e integrato nella struttura reticolare della torre a determinate altezze.Le piattaforme possono includere ringhiere di sicurezzaSono progettati per sostenere il peso dei lavoratori, degli strumenti e delle attrezzature, allineandosi alla capacità di carico complessiva della torre.
• Personalizzazione: Può essere aggiunto a più altezze in base alle esigenze del progetto (ad esempio, vicino ai punti di montaggio dell'antenna o a metà torre per la manutenzione).

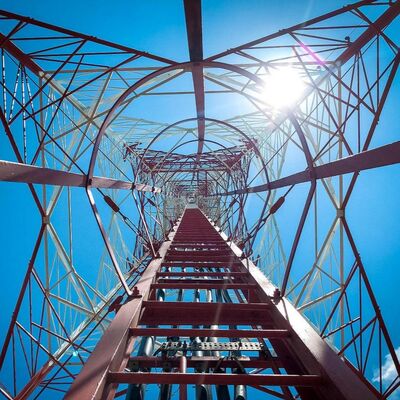

B. Scala

• Scopo: Un sistema dedicato di accesso di sicurezza che consente ai lavoratori di salire sulla torre per raggiungere piattaforme, attrezzature o sezioni superiori per l'installazione, l'ispezione o le riparazioni.
• Caratteristiche di progettazione: costruito in acciaio galvanizzato per durabilità e resistenza alla corrosione, con gradini uniformemente spaziati (secondo le norme di sicurezza del settore) per una arrampicata confortevole.sistemi di arresto caduta (eLa scala è attaccata verticalmente alle gambe della torre o alla trave reticolare, garantendo un percorso sicuro e stabile.
• Rispetto: progettato in linea con le normative di sicurezza e le norme del settore (ad esempio, TIA/EIA-222-G/F), dando priorità alla protezione dei lavoratori durante l'accesso verticale.

Insieme, la piattaforma e la scala migliorano l'usabilità della torre consentendo un accesso sicuro ed efficiente alle attrezzature e ai componenti in alta quota, supportando il funzionamento e la manutenzione in corso.

- Sì.

Prova di torri angolari in acciaio galvanizzante

La galvanizzazione è un trattamento superficiale vitale per le torri a reticolo angolare di acciaio a quattro zampe,fornendo resistenza alla corrosione a lungo termine per resistere a condizioni esterne difficili e prolungare la durata di vita della torre oltre 20 anniDi seguito è riportata una panoramica semplificata delle prove di galvanizzazione:

1Obiettivi fondamentali dei test

• Assicurare uno spessore di rivestimento sufficiente per una protezione da corrosione duratura.
• Verificare l'uniformità del rivestimento in zinco e la sua forte adesione (prevenire la desquamazione).
• Controllare l'assenza di difetti critici (ad esempio acciaio nudo, crepe, buche).
• Rispetto alle norme internazionali (ASTM A123, ISO 1461).

2Metodi di prova principali (condotti dopo la fabbrica e l'installazione)

• Spessore del rivestimento: utilizzare indicatori di spessore magnetici (non distruttivi) o micrometri (distruttivi solo per il campionamento); almeno 85 ‰ 120 μm (più spessi per ambienti difficili).
• Adesione: prova di piegatura (180°), prova con martello o prova con coltello a botola ̇ non è consentito il distacco del rivestimento.
• Ispezione visiva: Controllare la presenza di acciaio nudo, crepe, accumulo irregolare di zinco o contaminazione; sono accettabili irregolarità minori se non hanno impatto.
• Resistenza alla corrosione: prova con spruzzo di sale (ASTM B117/ISO 9227) per 100 ‰ 500 ore (resistenza alla ruggine rossa); esposizione a campo a lungo termine facoltativa.
• Analisi chimica facoltativa: AAS/XRF per confermare la purezza di zinco ≥ 98% e rilevare le impurità.

3. Norme di conformità

Adempire alle norme ASTM (A123, B117, A572), ISO (1461, 9227, 898), codici di progettazione delle torri (TIA/EIA-222-G/F) e regolamenti locali.

4. Controlli pontuali dopo l'installazione

• Misurare nuovamente lo spessore delle giunzioni critiche.
• Ispezionare i danni (graffi, urti) e, se necessario, aggiustare con vernice ricca di zinco.
• Verificare l'integrità del rivestimento nei fori dei bulloni e nelle zone ad elevato usura.

Questa prova garantisce l'affidabilità del rivestimento galvanizzato, supportando le prestazioni della torre nelle applicazioni infrastrutturali.

Clicca qui per ulteriori informazioni!!!!!!

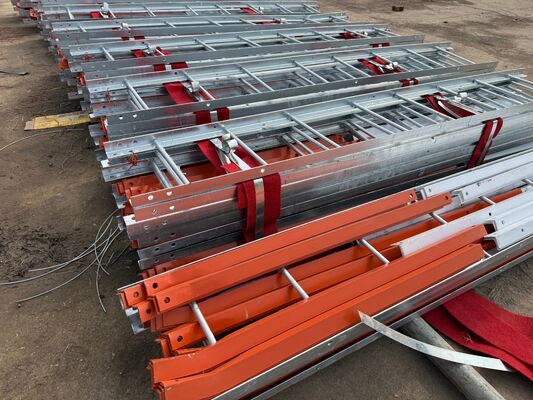

Imballaggio e spedizione

Certificati

- Sì.Clicca qui per ulteriori informazioni!!!!!!

Tipi di prodotti personalizzati e vantaggi

Torre autoportante 
La torre autoportante di solito è una torre a 3 o 4 zampe, e il suo materiale è tubo di acciaio o acciaio angolare.e la torre angolare in acciaio è collegata da dadi e bulloni.
Caratteristiche:
1- Piccolo coefficiente di carico del vento, forte resistenza al vento.
2Risparmio di risorse territoriali, posizione conveniente.
Comodo trasporto e installazione.

Torre di acciaio per tubi
La torre del tubo si riferisce a una struttura in acciaio di alto livello autosostenente con una colonna di torre fatta di tubi in acciaio e una sezione del corpo della torre in forma triangolare.Le sue caratteristiche principali sono che la colonna della torre a tre tubi è fatta di tubi di acciaio e la sezione del corpo della torre è a forma triangolare, che è una struttura in acciaio ad alto livello diversa dall'acciaio angolare.

Torre del monopolio

La torre monopolio, è un tipo comunemente utilizzato, con un aspetto bello, che copre una piccola area da 9 a 18 metri quadrati, conveniente, ed è adottata dalla maggior parte della costruzione.Corpo torre adottare una sezione più ragionevole, che è collegato tramite bullone ad alta resistenza o sovrapposizione (connessione a scivolo). Ha le caratteristiche di una facile installazione e può adattarsi a una varietà di complessi siti di campo.

Torre di Guy 
La torre con gallo ha un aspetto nuovo e la sua caratteristica principale è rafforzata dall'uso di filo gallo in acciaio.La torre con gallo è un tipo comune di torre di comunicazione, economica e pratica.È più leggero e più economico degli altri.È molto adatto alle vaste aree geografiche.

Torre di guardia
La torre di avvistamento è un edificio multifunzionale utilizzato principalmente per osservare l'ambiente circostante e svolge un ruolo importante in più campi.Il suo design sottolinea l'armonia e l'unità con l'ambiente naturale, e lo stile architettonico è solitamente coordinato con l'ambiente circostante.con strutture compatte e durevoli.

Torre degli alberi camuffata
Torre degli alberi camuffati è anche una sorta di alberi artificiali di torre degli alberi bionica, sulla base come uno vero, più il design meticoloso, quando posizionato tra gli alberi reali in zona turistica,Parco e piazza, sarà una parte della natura.
Caratteristiche:
1Struttura squisita e aspetto splendido.
2. Forte stabilità strutturale e lunga durata di vita.
3Piccola area di copertura e grande effetto economico.

I nostri servizi

JIAYAO CO., LTD. è un produttore professionale di torri di telecomunicazioni e approvato da ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e la migliore torre di comunicazione.Molti prodotti sono stati esportati negli Stati Uniti, Europa e altre 55 diverse contee.
Siamo specializzati nella progettazione e produzione di torre d'acciaio angolare, torre d'acciaio a tubo, torre monopolio, torre di pino, torre a tipi e torre di guardia.laboratorioLe nostre materie prime provengono da famose acciaierie in Cina: HBIS Group, Baowu Steel Group, Shougang Group.
- Sì.

Se ne avete bisogno, sarete i benvenuti 24 ore su 24!
