Torre con cavi di sostegno prodotta con gradi di acciaio Q235C Q355C S235J0 S355J0 che offrono eccellente tenacità e durata

Torre autoportante con cavi di sostegno prodotta con acciai Q235C, Q355C, S235J0, S355J0 che offrono eccellente tenacità e durabilità

Una torre autoportante con cavi di sostegno (chiamata anche torre con tiranti) è una struttura alta e snella che si affida a cavi di sostegno esterni (cavi d'acciaio ad alta resistenza) per la stabilità, a differenza delle torri autoportanti che stanno in piedi autonomamente. Questo design consente di raggiungere altezze maggiori con meno materiale strutturale, rendendola una scelta economicamente vantaggiosa per applicazioni che richiedono un'ampia copertura o elevazione.

1. Specifiche

Qual è il corpo della torre autoportante con cavi di sostegno?

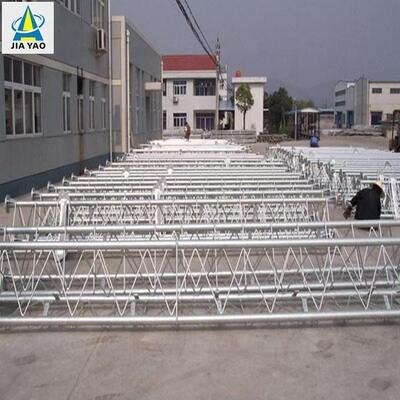

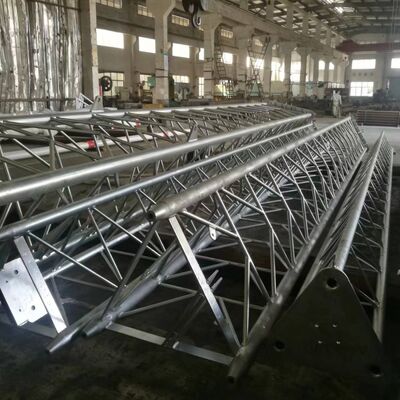

Il corpo della torre autoportante con cavi di sostegno (mast autoportante) è la struttura centrale, snella e portante che supporta antenne, sensori o altre apparecchiature, affidandosi a cavi di sostegno esterni per la stabilità laterale (piuttosto che alla rigidità autoportante). Tipicamente costruita come una struttura tubolare o reticolare in acciaio, è più stretta delle torri autoportanti e presenta un design rastremato (più largo alla base, più stretto in cima) per ottimizzare la distribuzione del carico e la resistenza al vento. Il corpo della torre è fabbricato in acciaio strutturale zincato (conforme alle norme ASTM A36/S235JR) per garantire resistenza alla corrosione e durabilità a lungo termine in ambienti esterni. Serve come base di montaggio per accessori chiave come scale di arrampicata, supporti per antenne e canaline per cavi, e il suo design modulare consente la personalizzazione di altezze che vanno da 30 m a oltre 200 m, su misura per applicazioni come trasmissioni, telecomunicazioni o monitoraggio meteorologico.

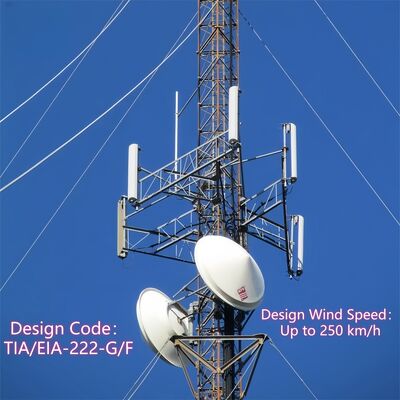

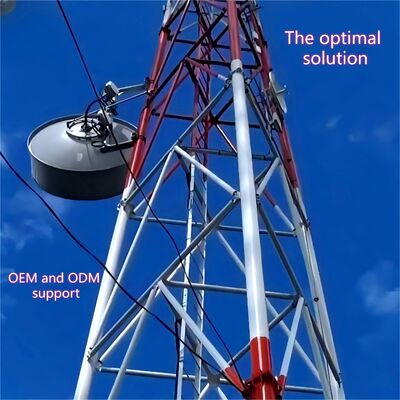

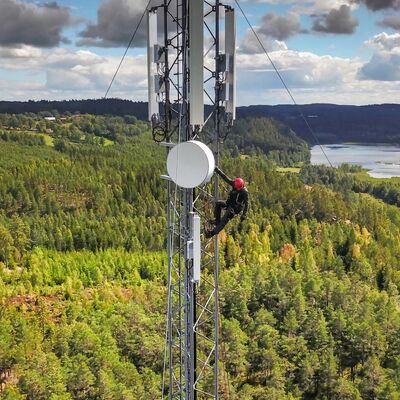

Come montare un'antenna sulla torre autoportante con cavi di sostegno?

Il montaggio di un'antenna su una torre autoportante con cavi di sostegno segue un processo strutturato e conforme alle norme di sicurezza, allineato con il progetto della torre e gli standard del settore:

1. Preparazione pre-installazione: Verificare la capacità portante della torre per garantire che possa supportare il peso dell'antenna (inclusi hardware e cavi associati). Ispezionare il corpo della torre per corrosione, danni strutturali o connessioni allentate, e confermare la conformità ai codici di sicurezza locali (ad es. IEC 62305 per la protezione contro i fulmini).
2. Installazione del supporto antenna: Fissare i supporti antenna dedicati (accessori integrati della torre) nei punti prestabiliti sul corpo della torre. Questi supporti sono tipicamente fissati utilizzando bulloni ad alta resistenza compatibili con la struttura in acciaio zincato della torre, garantendo una connessione solida che resista alle forze del vento e alle vibrazioni.
3. Sollevamento e posizionamento dell'antenna: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare l'antenna all'altezza desiderata (scelta strategicamente per una copertura ottimale del segnale). Allineare l'antenna con la direzione di trasmissione/ricezione prevista, utilizzando strumenti laser o misuratori di allineamento per la precisione.
4. Fissaggio dell'antenna: Fissare l'antenna ai supporti preinstallati utilizzando hardware compatibile, serrando i bulloni alla coppia specificata per evitare movimenti. Assicurarsi che l'antenna sia livellata e stabile, senza oscillazioni che potrebbero influire sulle prestazioni o sull'integrità strutturale.
5. Instradamento e integrazione dei cavi: Instradare i cavi del segnale o i feeder attraverso le canaline integrate della torre per proteggerli dai danni ambientali. Collegare i cavi all'antenna e farli scendere verso le apparecchiature a terra, garantendo un'adeguata isolazione e impermeabilizzazione nei punti di connessione.
6. Ispezione finale: Effettuare un controllo visivo dell'antenna, dei supporti e dei cavi per confermare l'installazione sicura. Testare la trasmissione/ricezione del segnale dell'antenna per verificarne la funzionalità e assicurarsi che tutti i protocolli di sicurezza (ad es. protezione anticaduta per i lavoratori) siano seguiti durante tutto il processo.

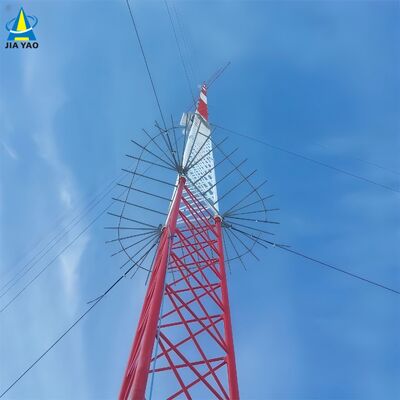

Qual è il dispositivo anticlimbing sulla torre autoportante con cavi di sostegno?

Il dispositivo anticlimbing per una torre autoportante con cavi di sostegno è un componente di sicurezza specializzato installato sul corpo della torre per impedire l'accesso non autorizzato e ridurre i rischi di caduta. I design comuni includono:

• Collari/grembiuli anticlimbing: Barriere circolari o coniche in acciaio montate vicino alla base della torre (tipicamente 2-3 m sopra il suolo) per bloccare i tentativi di arrampicata negando appigli per mani o piedi.
• Dissuasori a punta o seghettati: Attacchi in acciaio non letali, appuntiti, sulle sezioni inferiori della torre o sulle scale per scoraggiare l'arrampicata non autorizzata.
• Accesso bloccato: Se la torre è dotata di un pannello di accesso a livello del suolo o di un punto di ingresso per scale, un cancello chiuso limita l'accesso solo al personale autorizzato.

Questi dispositivi sono costruiti con materiali resistenti alla corrosione (ad es. acciaio zincato, corrispondente al corpo della torre) per resistere alle condizioni esterne. Il loro scopo principale è migliorare la sicurezza impedendo l'arrampicata accidentale o intenzionale da parte di individui non addestrati, in linea con i codici di sicurezza edilizia locali e la mitigazione della responsabilità per gli operatori della torre.

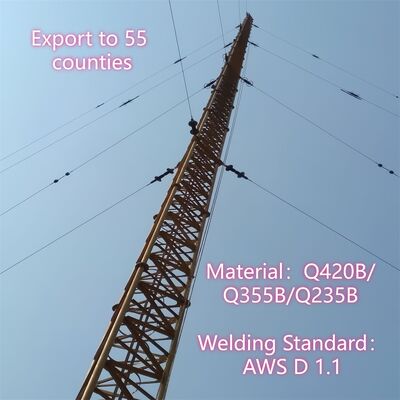

Come collegare il cavo di sostegno e la torre autoportante con cavi di sostegno?

Il collegamento dei cavi di sostegno a una torre autoportante con cavi di sostegno comporta un processo sicuro e portante per garantire che i cavi possano stabilizzare efficacemente la torre contro le forze del vento e sismiche:

1. Preparazione: Selezionare cavi di sostegno realizzati con cavi d'acciaio ad alta resistenza (conformi alla norma ASTM A475) con rivestimenti in zinco o polimero per la durabilità. Assicurarsi che il corpo della torre disponga di punti di attacco prefabbricati (ad es. occhielli, staffe o traverse) a intervalli di 20-30 m, come specificato nel progetto della torre.
2. Installazione dell'hardware di attacco: Montare staffe o forcelle per cavi di sostegno per carichi pesanti sui punti di attacco prestabiliti della torre utilizzando bulloni ad alta resistenza (compatibili con la struttura in acciaio zincato della torre). Queste staffe sono progettate per distribuire uniformemente la tensione sul corpo della torre.
3. Terminazione del cavo: Utilizzare raccordi di terminazione professionali (ad es. manicotti a crimpare, morsetti per cavi o redance) per fissare l'estremità di ciascun cavo di sostegno. I manicotti a crimpare vengono crimpati sul cavo per una connessione permanente e ad alta resistenza, mentre i morsetti per cavi forniscono una tensione regolabile.
4. Collegamento e tensionamento: Collegare l'estremità terminata del cavo di sostegno alla staffa della torre utilizzando un grillo o un perno, assicurando una connessione sicura senza gioco. Utilizzare uno strumento di tensionamento (ad es. un tenditore a vite o un tirfor) per regolare la tensione del cavo secondo le specifiche di progetto, fondamentale per bilanciare le forze laterali sulla torre.
5. Verifica: Verificare che la connessione sia allineata con la struttura rastremata della torre e che il cavo sia teso uniformemente (evitando un serraggio eccessivo, che potrebbe sollecitare il corpo della torre). Confermare che l'hardware e i raccordi di terminazione siano resistenti alla corrosione e conformi agli standard di sicurezza della torre.

Come collegare il cavo di sostegno e il bullone di ancoraggio con cavo di sostegno?

Il collegamento dei cavi di sostegno ai bulloni di ancoraggio con cavo di sostegno (ancore a terra) è un passaggio fondamentale per trasferire la tensione del cavo a terra, garantendo la stabilità della torre:

1. Preparazione dell'ancora: Assicurarsi che l'ancora a terra (ancora per carichi pesanti in cemento o acciaio, progettata per carichi di trazione) sia correttamente installata nel terreno con un angolo di 45-60° rispetto al cavo di sostegno. L'ancora deve essere completamente stagionata (per il cemento) e saldamente interrata per resistere alle forze di estrazione.
2. Esposizione del bullone di ancoraggio: Assicurarsi che il bullone superiore dell'ancora (bullone di ancoraggio con cavo di sostegno) sporga dal terreno e sia filettato per accogliere l'hardware di connessione. Il bullone deve essere realizzato in acciaio ad alta resistenza per sopportare la tensione del cavo di sostegno.
3. Terminazione del cavo: Terminare l'estremità libera del cavo di sostegno utilizzando gli stessi raccordi ad alta resistenza (manicotti a crimpare, morsetti per cavi o redance) utilizzati per la connessione alla torre, garantendo un'estremità sicura e portante.
4. Assemblaggio dell'hardware di connessione: Collegare un tenditore a vite (per la regolazione della tensione) e un grillo al cavo di sostegno terminato. Il tenditore a vite si collega al bullone di ancoraggio con cavo di sostegno tramite un dado o una rondella, consentendo una regolazione fine della tensione del cavo.
5. Tensionamento e fissaggio: Utilizzare il tenditore a vite per tendere il cavo di sostegno secondo le specifiche richieste, assicurandosi che resista alle forze laterali senza tirare l'ancora. Una volta teso, bloccare il tenditore a vite con coppiglie o dadi di bloccaggio per evitare che si allenti nel tempo.
6. Controllo finale: Verificare che la connessione sia sicura, che l'ancora non mostri segni di movimento e che il cavo di sostegno sia allineato all'angolo corretto di 45-60°. Ispezionare la corrosione sul bullone, sull'hardware e sulla terminazione del cavo, garantendo la conformità alla norma IEC 62305 e ai codici di sicurezza locali.
