Torre con cavi di sostegno costruita con gradi di acciaio che garantiscono elevati valori di resistenza all'impatto KV a varie temperature esterne

JIAYAO CO., LTD.

1. Specifiche

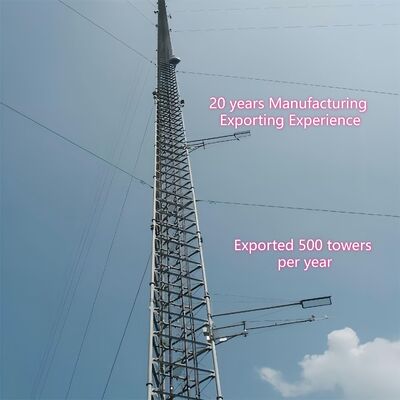

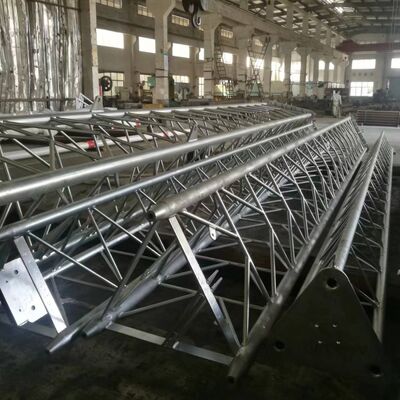

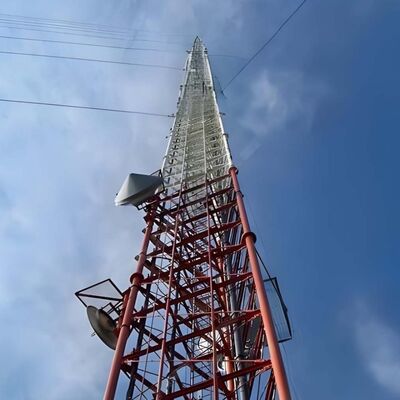

Cos'è il corpo del traliccio di un traliccio con tiranti?

Il corpo di un traliccio con tiranti (palo con tiranti) è la struttura centrale e snella portante che supporta antenne, sensori o altre apparecchiature, facendo affidamento su cavi di ancoraggio esterni per la stabilità laterale (piuttosto che sulla rigidità autoportante). Tipicamente costruito come un struttura tubolare o reticolare in acciaio, è più stretto dei tralicci autoportanti e presenta un design rastremato (più largo alla base, più stretto in cima) per ottimizzare la distribuzione del carico e la resistenza al vento. Il corpo del traliccio è fabbricato in acciaio strutturale zincato (conforme agli standard ASTM A36/S235JR) per garantire resistenza alla corrosione e durata a lungo termine in ambienti esterni. Serve come base di montaggio per accessori chiave come scale di arrampicata, supporti per antenne e canaline per cavi, e il suo design modulare consente la personalizzazione di altezze che vanno da 30m a oltre 200m, adattate ad applicazioni come la trasmissione, le telecomunicazioni o il monitoraggio meteorologico.

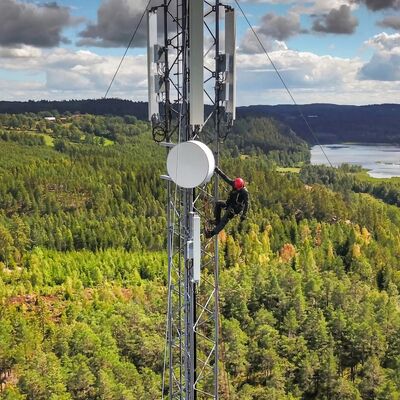

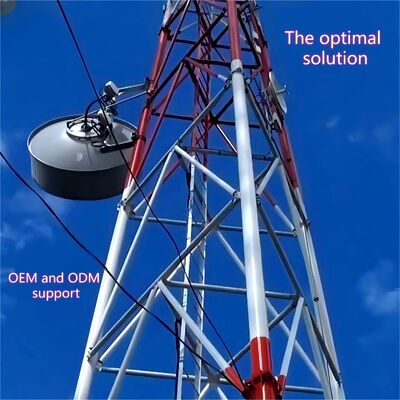

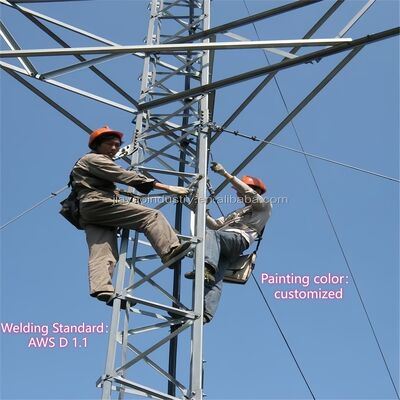

Come montare un'antenna su un traliccio con tiranti?

Il montaggio di un'antenna su un traliccio con tiranti segue un processo strutturato e conforme alle norme di sicurezza, allineato con il progetto del traliccio e gli standard del settore:

1. Preparazione pre-installazione: Verificare la capacità portante del traliccio per garantire che possa supportare il peso dell'antenna (inclusi hardware e cavi associati). Ispezionare il corpo del traliccio per corrosione, danni strutturali o connessioni allentate, e confermare la conformità ai codici di sicurezza locali (ad es. IEC 62305 per la protezione contro i fulmini).
2. Installazione del supporto antenna: Fissare supporti antenna dedicati (accessori integrati del traliccio) a punti prestabiliti sul corpo del traliccio. Questi supporti sono tipicamente fissati utilizzando bulloni ad alta resistenza compatibili con la struttura in acciaio zincato del traliccio, garantendo una connessione solida che resista alle forze del vento e alle vibrazioni.
3. Sollevamento e posizionamento dell'antenna: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare l'antenna all'altezza desiderata (scelta strategicamente per una copertura ottimale del segnale). Allineare l'antenna con la direzione di trasmissione/ricezione prevista, utilizzando strumenti laser o misuratori di allineamento per la precisione.
4. Fissaggio dell'antenna: Fissare l'antenna ai supporti preinstallati utilizzando hardware compatibile, stringendo i bulloni alla coppia specificata per evitare movimenti. Assicurarsi che l'antenna sia livellata e stabile, senza oscillazioni che potrebbero influire sulle prestazioni o sull'integrità strutturale.
5. Instradamento e integrazione dei cavi: Instradare i cavi del segnale o i feeder attraverso le canaline integrate del traliccio per proteggerli dai danni ambientali. Collegare i cavi all'antenna e farli scendere verso le apparecchiature a terra, garantendo un'adeguata isolazione e impermeabilizzazione nei punti di connessione.
6. Ispezione finale: Effettuare un controllo visivo dell'antenna, dei supporti e dei cavi per confermare l'installazione sicura. Testare la trasmissione/ricezione del segnale dell'antenna per verificarne la funzionalità e assicurarsi che tutti i protocolli di sicurezza (ad es. protezione anticaduta per i lavoratori) siano seguiti durante tutto il processo.

Cos'è il dispositivo anticlimbing su un traliccio con tiranti?

Il dispositivo anticlimbing per un traliccio con tiranti è un componente di sicurezza specializzato installato sul corpo del traliccio per impedire l'accesso non autorizzato e ridurre i rischi di caduta. I design comuni includono:

• Collari/grembiuli anticlimbing: Barriere circolari o coniche in acciaio montate vicino alla base del traliccio (tipicamente 2-3m sopra il terreno) per bloccare i tentativi di arrampicata negando appigli per mani o piedi.
• Dissuasori appuntiti o seghettati: Attacchi in acciaio non letali e appuntiti sulle sezioni inferiori del traliccio o sulle scale per scoraggiare l'arrampicata non autorizzata.
• Accesso bloccato: Se il traliccio è dotato di un pannello di accesso a livello del suolo o di un punto di ingresso per la scala, un cancello chiuso limita l'accesso solo al personale autorizzato.

Questi dispositivi sono costruiti con materiali resistenti alla corrosione (ad es. acciaio zincato, corrispondente al corpo del traliccio) per resistere alle condizioni esterne. Il loro scopo principale è migliorare la sicurezza impedendo l'arrampicata accidentale o intenzionale da parte di individui non addestrati, in linea con i codici di sicurezza edilizia locali e la mitigazione della responsabilità per gli operatori del traliccio.

Come collegare il cavo di ancoraggio e il traliccio con tiranti?

Il collegamento dei cavi di ancoraggio a un traliccio con tiranti comporta un processo sicuro e portante per garantire che i cavi possano stabilizzare efficacemente il traliccio contro le forze del vento e sismiche:

1. Preparazione: Selezionare cavi di ancoraggio realizzati con cavi in acciaio ad alta resistenza (conformi a ASTM A475) con rivestimenti in zinco o polimero per la durata. Assicurarsi che il corpo del traliccio disponga di punti di attacco prefabbricati (ad es. occhielli, staffe o traverse) a intervalli di 20-30m, come specificato nel progetto del traliccio.
2. Installazione dell'hardware di fissaggio: Montare staffe o forcelle per cavi di ancoraggio per carichi pesanti sui punti di attacco prestabiliti del traliccio utilizzando bulloni ad alta resistenza (compatibili con la struttura in acciaio zincato del traliccio). Queste staffe sono progettate per distribuire uniformemente la tensione sul corpo del traliccio.
3. Terminazione del cavo: Utilizzare raccordi di terminazione professionali (ad es. manicotti a crimpare, morsetti per cavi o redance) per fissare l'estremità di ciascun cavo di ancoraggio. I manicotti a crimpare vengono crimpati sul cavo per una connessione permanente e ad alta resistenza, mentre i morsetti per cavi forniscono una tensione regolabile.
4. Collegamento e tensionamento: Collegare l'estremità terminata del cavo di ancoraggio alla staffa del traliccio utilizzando un grillo o un perno, assicurando una connessione sicura senza gioco. Utilizzare uno strumento di tensionamento (ad es. un tenditore a vite o un tirfor) per regolare la tensione del cavo alle specifiche di progetto, fondamentale per bilanciare le forze laterali sul traliccio.
5. Verifica: Verificare che la connessione sia allineata con la struttura rastremata del traliccio e che il cavo sia teso uniformemente (evitando il serraggio eccessivo, che potrebbe sollecitare il corpo del traliccio). Confermare che l'hardware e i raccordi di terminazione siano resistenti alla corrosione e conformi agli standard di sicurezza del traliccio.

Come collegare il cavo di ancoraggio e il bullone di ancoraggio con tiranti?

Il collegamento dei cavi di ancoraggio ai bulloni di ancoraggio con tiranti (ancore a terra) è un passaggio fondamentale per trasferire la tensione del cavo a terra, garantendo la stabilità del traliccio:

1. Preparazione dell'ancora: Assicurarsi che l'ancora a terra (ancora per carichi pesanti in cemento o acciaio, progettata per carichi di trazione) sia correttamente installata nel terreno con un angolo di 45-60° rispetto al cavo di ancoraggio. L'ancora deve essere completamente stagionata (per il cemento) e saldamente interrata per resistere alle forze di estrazione.
2. Esposizione del bullone di ancoraggio: Assicurarsi che il bullone superiore dell'ancora (bullone di ancoraggio con tiranti) sporga dal terreno e sia filettato per accogliere l'hardware di connessione. Il bullone deve essere realizzato in acciaio ad alta resistenza per sopportare la tensione del cavo di ancoraggio.
3. Terminazione del cavo: Terminare l'estremità libera del cavo di ancoraggio utilizzando gli stessi raccordi ad alta resistenza (manicotti a crimpare, morsetti per cavi o redance) utilizzati per la connessione al traliccio, garantendo un'estremità sicura e portante.
4. Assemblaggio dell'hardware di connessione: Collegare un tenditore a vite (per la regolazione della tensione) e un grillo all'estremità terminata del cavo di ancoraggio. Il tenditore a vite si collega al bullone di ancoraggio con tiranti tramite un dado o una rondella, consentendo una regolazione fine della tensione del cavo.
5. Tensionamento e fissaggio: Utilizzare il tenditore a vite per tendere il cavo di ancoraggio alle specifiche richieste, assicurandosi che resista alle forze laterali senza tirare l'ancora. Una volta teso, bloccare il tenditore a vite con coppiglie o dadi di bloccaggio per evitare che si allenti nel tempo.
6. Controllo finale: Verificare che la connessione sia sicura, che l'ancora non mostri segni di movimento e che il cavo di ancoraggio sia allineato all'angolo corretto di 45-60°. Ispezionare la corrosione sul bullone, sull'hardware e sulla terminazione del cavo, garantendo la conformità a IEC 62305 e ai codici di sicurezza locali.

Si prega di cliccare qui per maggiori informazioni!!!!!!

3. Clienti collaborativi

4. Certificazioni

5. I nostri servizi

JIAYAO CO., LTD. è un produttore professionale di torri per telecomunicazioni approvato da ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e le migliori torri di comunicazione. Molti prodotti sono stati esportati negli Stati Uniti, in Europa e in altri 55 paesi diversi.
Siamo specializzati nella progettazione e produzione di torri in acciaio angolare, torri in acciaio tubolare, torri monostelo, torri a pino, torri con tiranti e torri di guardia. I nostri dipartimenti includono progettazione, ricerca e sviluppo, ispezione, laboratorio, controllo qualità, zincatura e dipartimenti torri in acciaio. Le nostre materie prime provengono da famose acciaierie in Cina: HBIS Group, Baowu Steel Group, Shougang Group.

Se ne avete bisogno, vi daremo il benvenuto 24 ore su 24!
