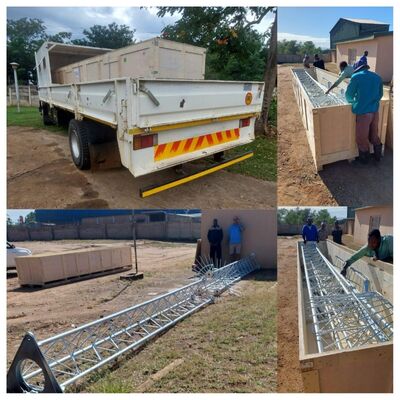

Torre per misurazione del vento con cavi di sostegno zincati a caldo ad alta precisione da 10m-150m per monitoraggio meteorologico di parchi eolici

1. Specifiche

Cos'è il corpo della torre di una torre con cavi di sostegno?

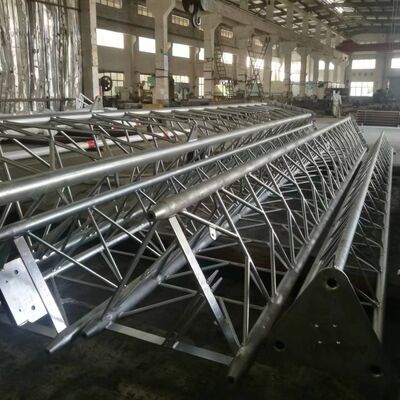

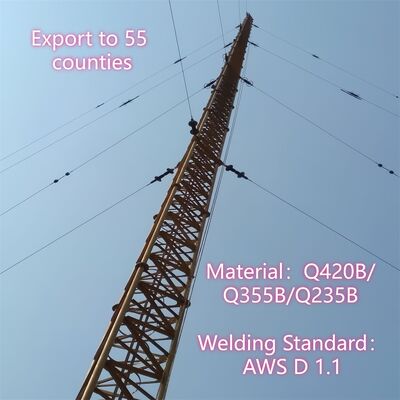

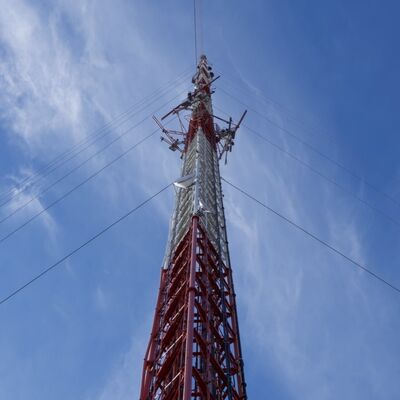

Il corpo di una torre con cavi di sostegno (torre a traliccio con cavi di sostegno) è la struttura centrale, snella e portante che supporta antenne, sensori o altre apparecchiature, affidandosi a cavi di sostegno esterni per la stabilità laterale (piuttosto che alla rigidità autoportante). Tipicamente costruita come una struttura in acciaio tubolare o a traliccio, è più stretta delle torri autoportanti e presenta un design rastremato (più largo alla base, più stretto in cima) per ottimizzare la distribuzione del carico e la resistenza al vento. Il corpo della torre è fabbricato in acciaio strutturale zincato (conforme agli standard ASTM A36/S235JR) per garantire resistenza alla corrosione e durata a lungo termine in ambienti esterni. Serve come base di montaggio per accessori chiave come scale di accesso, supporti per antenne e canaline per cavi, e il suo design modulare consente la personalizzazione di altezze che vanno da 30m a oltre 200m, adattate ad applicazioni come la trasmissione, le telecomunicazioni o il monitoraggio meteorologico.

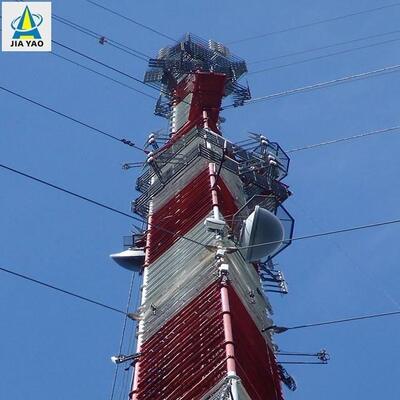

Come montare un'antenna sulla torre con cavi di sostegno?

Il montaggio di un'antenna su una torre con cavi di sostegno segue un processo strutturato e conforme alle norme di sicurezza, allineato con il progetto della torre e gli standard del settore:

1. Preparazione pre-installazione: Verificare la capacità portante della torre per garantire che possa sostenere il peso dell'antenna (inclusi hardware e cavi associati). Ispezionare il corpo della torre per corrosione, danni strutturali o connessioni allentate, e confermare la conformità ai codici di sicurezza locali (ad esempio, IEC 62305 per la protezione contro i fulmini).
2. Installazione del supporto antenna: Fissare supporti antenna dedicati (accessori integrati della torre) nei punti pre-designati sul corpo della torre. Questi supporti sono tipicamente fissati utilizzando bulloni ad alta resistenza compatibili con la struttura in acciaio zincato della torre, garantendo una connessione solida che resiste alle forze del vento e alle vibrazioni.
3. Sollevamento e posizionamento antenna: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare l'antenna all'altezza desiderata (scelta strategicamente per una copertura del segnale ottimale). Allineare l'antenna con la direzione di trasmissione/ricezione prevista, utilizzando strumenti laser o misuratori di allineamento per la precisione.
4. Fissaggio dell'antenna: Fissare l'antenna ai supporti pre-installati utilizzando hardware compatibile, serrando i bulloni alla coppia specificata per evitare movimenti. Assicurarsi che l'antenna sia livellata e stabile, senza oscillazioni che potrebbero influire sulle prestazioni o sull'integrità strutturale.
5. Instradamento e integrazione cavi: Instradare i cavi del segnale o i feeder attraverso le canaline integrate della torre per proteggerli dai danni ambientali. Collegare i cavi all'antenna e farli scendere verso le apparecchiature a terra, garantendo un'adeguata isolazione e impermeabilizzazione nei punti di connessione.
6. Ispezione finale: Effettuare un controllo visivo dell'antenna, dei supporti e dei cavi per confermare l'installazione sicura. Testare la trasmissione/ricezione del segnale dell'antenna per verificarne la funzionalità e assicurarsi che tutti i protocolli di sicurezza (ad esempio, protezione anticaduta per i lavoratori) siano seguiti durante tutto il processo.

Cos'è il dispositivo anticlimbing sulla torre con cavi di sostegno?

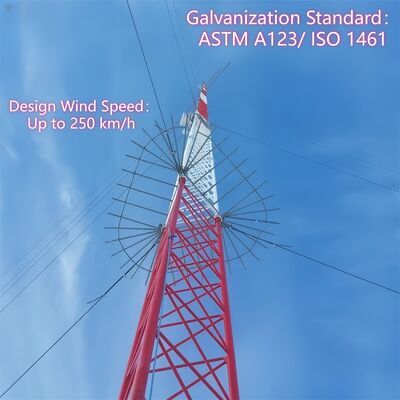

Il dispositivo anticlimbing per una torre con cavi di sostegno è un componente di sicurezza specializzato installato sul corpo della torre per impedire l'accesso non autorizzato e ridurre i rischi di caduta. I design comuni includono:

• Collari/grembiuli anticlimbing: Barriere circolari o coniche in acciaio montate vicino alla base della torre (tipicamente 2-3m sopra il livello del suolo) per bloccare i tentativi di arrampicata negando appigli per mani o piedi.
• Dissuasori a spuntoni o seghettati: Attacchi in acciaio non letali, appuntiti, sulle sezioni inferiori della torre o sulle scale per scoraggiare l'arrampicata non autorizzata.
• Accesso bloccato: Se la torre è dotata di un pannello di accesso a livello del suolo o di un punto di ingresso per la scala, un cancello chiuso limita l'accesso solo al personale autorizzato.

Questi dispositivi sono costruiti con materiali resistenti alla corrosione (ad esempio, acciaio zincato, corrispondente al corpo della torre) per resistere alle condizioni esterne. Il loro scopo principale è migliorare la sicurezza impedendo l'arrampicata accidentale o intenzionale da parte di individui non addestrati, in linea con i codici di sicurezza edilizia locali e la mitigazione della responsabilità per gli operatori della torre.

Come collegare il cavo di sostegno e la torre con cavi di sostegno?

Il collegamento dei cavi di sostegno a una torre con cavi di sostegno comporta un processo sicuro e portante per garantire che i cavi possano stabilizzare efficacemente la torre contro le forze del vento e sismiche:

1. Preparazione: Selezionare cavi di sostegno realizzati con cavi in acciaio ad alta resistenza (conformi a ASTM A475) con rivestimenti in zinco o polimero per la durata. Assicurarsi che il corpo della torre disponga di punti di attacco prefabbricati (ad esempio, occhielli, staffe o traverse) a intervalli di 20-30m, come specificato nel progetto della torre.
2. Installazione hardware di attacco: Montare staffe o forcelle per cavi di sostegno per carichi pesanti sui punti di attacco pre-designati della torre utilizzando bulloni ad alta resistenza (compatibili con la struttura in acciaio zincato della torre). Queste staffe sono progettate per distribuire uniformemente la tensione sul corpo della torre.
3. Terminazione del cavo: Utilizzare raccordi di terminazione professionali (ad esempio, manicotti a crimpare, morsetti per cavi o golfari) per fissare l'estremità di ciascun cavo di sostegno. I manicotti a crimpare vengono crimpati sul cavo per una connessione permanente e ad alta resistenza, mentre i morsetti per cavi forniscono una tensione regolabile.
4. Collegamento e tensionamento: Collegare l'estremità terminata del cavo di sostegno alla staffa della torre utilizzando un grillo o un perno, assicurando una tenuta sicura senza gioco. Utilizzare uno strumento di tensionamento (ad esempio, un tenditore a vite o un tirfor) per regolare la tensione del cavo secondo le specifiche di progetto, fondamentale per bilanciare le forze laterali sulla torre.
5. Verifica: Verificare che la connessione sia allineata con la struttura rastremata della torre e che il cavo sia teso uniformemente (evitando il serraggio eccessivo, che potrebbe sollecitare il corpo della torre). Confermare che l'hardware e i raccordi di terminazione siano resistenti alla corrosione e conformi agli standard di sicurezza della torre.

Come collegare il cavo di sostegno e il bullone di ancoraggio con cavi di sostegno?

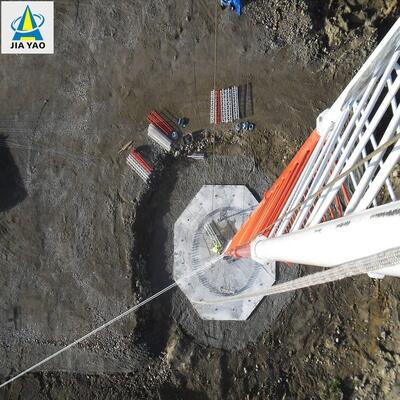

Il collegamento dei cavi di sostegno ai bulloni di ancoraggio con cavi di sostegno (ancoraggi a terra) è un passaggio critico per trasferire la tensione del cavo a terra, garantendo la stabilità della torre:

1. Preparazione ancoraggio: Assicurarsi che l'ancoraggio a terra (ancoraggio in cemento o acciaio per carichi pesanti, progettato per carichi di trazione) sia correttamente installato nel terreno con un'angolazione di 45-60° rispetto al cavo di sostegno. L'ancoraggio deve essere completamente stagionato (per il cemento) e saldamente interrato per resistere alle forze di estrazione.
2. Esposizione bullone di ancoraggio: Assicurarsi che il bullone superiore dell'ancoraggio (bullone di ancoraggio con cavi di sostegno) sporga dal terreno e sia filettato per accogliere l'hardware di connessione. Il bullone deve essere realizzato in acciaio ad alta resistenza per sopportare la tensione del cavo di sostegno.
3. Terminazione del cavo: Terminare l'estremità libera del cavo di sostegno utilizzando gli stessi raccordi ad alta resistenza (manicotti a crimpare, morsetti per cavi o golfari) utilizzati per la connessione alla torre, garantendo un'estremità sicura e portante.
4. Assemblaggio hardware di connessione: Collegare un tenditore a vite (per la regolazione della tensione) e un grillo all'estremità terminata del cavo di sostegno. Il tenditore a vite si collega al bullone di ancoraggio con cavi di sostegno tramite un dado o una rondella, consentendo una regolazione fine della tensione del cavo.
5. Tensionamento e fissaggio: Utilizzare il tenditore a vite per tendere il cavo di sostegno secondo le specifiche richieste, assicurandosi che resista alle forze laterali senza tirare l'ancoraggio. Una volta teso, bloccare il tenditore a vite con coppiglie o dadi di bloccaggio per evitare che si allenti nel tempo.
6. Controllo finale: Verificare che la connessione sia sicura, che l'ancoraggio non mostri segni di movimento e che il cavo di sostegno sia allineato all'angolazione corretta di 45-60°. Ispezionare la corrosione sul bullone, sull'hardware e sulla terminazione del cavo, garantendo la conformità a IEC 62305 e ai codici di sicurezza locali.

Clicca qui per maggiori informazioni!!!!!!

3. Clienti collaborativi

4. Certificazioni

5. I nostri servizi

JIAYAO CO., LTD. è un produttore professionale di torri per telecomunicazioni approvato da ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e le migliori torri di comunicazione. Molti prodotti sono stati esportati negli Stati Uniti, in Europa e in altri 55 paesi diversi.
Siamo specializzati nella progettazione e produzione di torri in acciaio angolare, torri in acciaio tubolare, torri monocolonna, torri a pino, torri con cavi di sostegno e torri di guardia. I nostri dipartimenti includono progettazione, ricerca e sviluppo, ispezione, laboratorio, controllo qualità, zincatura e dipartimenti torri in acciaio. Le nostre materie prime provengono da famose acciaierie in Cina: HBIS Group, Baowu Steel Group, Shougang Group.

Se ne avete bisogno, vi daremo il benvenuto 24 ore su 24!
