Torre di cavo tirante anticorrosione di grado marino da 15 m-50 m per la comunicazione di navi portuali per vie navigabili interne

Caratteristiche Strutturali e di Progettazione Principali

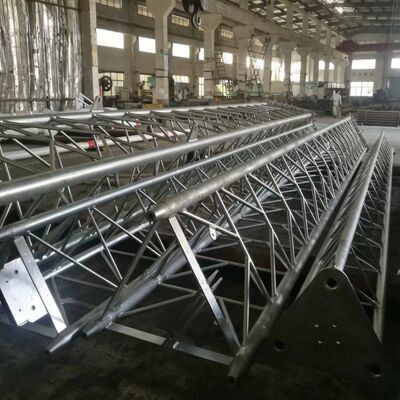

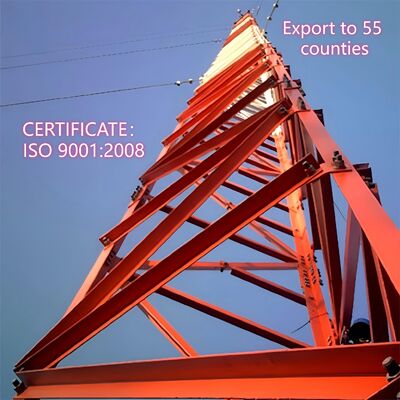

• Corpo Torre Snello: Costruito come struttura in acciaio tubolare o a traliccio (più stretto delle torri autoportanti), con una forma rastremata per ottimizzare la distribuzione del carico.

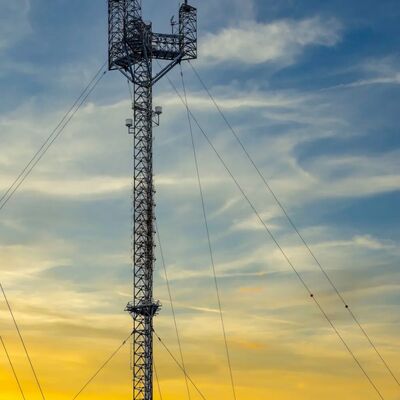

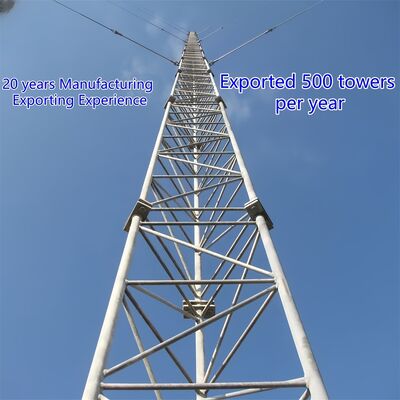

• Sistema di Cavi di Controvento: Molteplici set di cavi d'acciaio si attaccano al palo a intervalli di 20-30 m, ancorati a terra ad angoli di 45-60° per resistere alle forze del vento/sismiche.

• Intervallo di Altezza: Varia da 30 m a oltre 200 m (più alta della maggior parte delle torri autoportanti), personalizzabile per esigenze specifiche.

• Accessori: Include scale di accesso, supporti per antenne, passerelle per cavi e luci di segnalazione aerea (per altezze >60 m).

Materiali e Standard Chiave

• Corpo Torre: Acciaio strutturale zincato (ASTM A36/S235JR) per resistenza alla corrosione e robustezza.

• Cavi di Controvento: Cavi d'acciaio ad alta resistenza (ASTM A475) con rivestimenti in zinco/polimero per durabilità.

• Ancoraggi: Ancoraggi in cemento/acciaio per carichi pesanti per fissare i cavi, progettati per carichi di trazione.

• Conformità: Segue la norma IEC 62305 (protezione contro i fulmini) e i codici locali di sicurezza edilizia.

Scenari di Applicazione Primari

• Trasmissioni/Telecomunicazioni: Supporta antenne TV/radio e trasmettitori a microonde a lunga distanza (massimizza la copertura del segnale tramite l'altezza).

• Monitoraggio Meteorologico: Ospita sensori meteorologici/radar ad alta quota per dati atmosferici accurati.

• Navigazione Aerea: Monta fari di navigazione in aree remote (montagne, coste).

• Ricerca Scientifica: Dispiega strumenti atmosferici (monitor dell'ozono) al di sopra delle interferenze terrestri.

1. Specifiche

Cos'è il corpo torre di una torre controventata?

Il corpo torre di una torre controventata (torre a traliccio controventata) è la struttura centrale, snella e portante che supporta antenne, sensori o altre apparecchiature, affidandosi a cavi di controvento esterni per la stabilità laterale (piuttosto che alla rigidità autoportante). Tipicamente costruita come un telaio in acciaio tubolare o a traliccio, è più stretto delle torri autoportanti e presenta un design rastremato (più largo alla base, più stretto in cima) per ottimizzare la distribuzione del carico e la resistenza al vento. Il corpo torre è fabbricato in acciaio strutturale zincato (conforme agli standard ASTM A36/S235JR) per garantire resistenza alla corrosione e durabilità a lungo termine in ambienti esterni. Serve come base di montaggio per accessori chiave come scale di accesso, supporti per antenne e passerelle per cavi, e il suo design modulare consente la personalizzazione di altezze che vanno da 30 m a oltre 200 m, adattate ad applicazioni come trasmissioni, telecomunicazioni o monitoraggio meteorologico.

Come montare un'antenna su una torre controventata?

Il montaggio di un'antenna su una torre controventata segue un processo strutturato e conforme alle norme di sicurezza, allineato con il design della torre e gli standard del settore:

1. Preparazione Pre-installazione: Verificare la capacità portante della torre per garantire che possa supportare il peso dell'antenna (inclusi hardware e cavi associati). Ispezionare il corpo torre per corrosione, danni strutturali o connessioni allentate, e confermare la conformità ai codici di sicurezza locali (ad es. IEC 62305 per la protezione contro i fulmini).
2. Installazione Supporti Antenna: Fissare supporti antenna dedicati (accessori integrati della torre) a punti pre-designati sul corpo torre. Questi supporti sono tipicamente fissati utilizzando bulloni ad alta resistenza compatibili con la struttura in acciaio zincato della torre, garantendo una connessione solida che resiste alle forze del vento e alle vibrazioni.
3. Sollevamento e Posizionamento Antenna: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare l'antenna all'altezza desiderata (scelta strategicamente per una copertura ottimale del segnale). Allineare l'antenna con la direzione di trasmissione/ricezione prevista, utilizzando strumenti laser o misuratori di allineamento per la precisione.
4. Fissaggio Antenna: Fissare l'antenna ai supporti pre-installati utilizzando hardware compatibile, stringendo i bulloni alla coppia specificata per evitare movimenti. Assicurarsi che l'antenna sia livellata e stabile, senza oscillazioni che potrebbero influire sulle prestazioni o sull'integrità strutturale.
5. Instradamento e Integrazione Cavi: Instradare i cavi del segnale o i feeder attraverso le passerelle per cavi integrate della torre per proteggerli dai danni ambientali. Collegare i cavi all'antenna e farli scendere verso le apparecchiature a terra, garantendo un'adeguata isolazione e impermeabilizzazione nei punti di connessione.
6. Ispezione Finale: Effettuare un controllo visivo dell'antenna, dei supporti e dei cavi per confermare l'installazione sicura. Testare la trasmissione/ricezione del segnale dell'antenna per verificarne la funzionalità e assicurarsi che tutti i protocolli di sicurezza (ad es. protezione anticaduta per i lavoratori) siano seguiti durante tutto il processo.

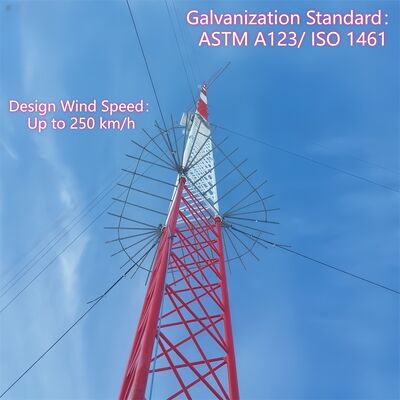

Cos'è il Dispositivo Anti-arrampicata sulla torre controventata?

Il dispositivo anti-arrampicata per una torre controventata è un componente di sicurezza specializzato installato sul corpo torre per impedire l'accesso non autorizzato e ridurre i rischi di caduta. I design comuni includono:

• Collari/grembiuli anti-arrampicata: Barriere circolari o coniche in acciaio montate vicino alla base della torre (tipicamente 2-3 m sopra il suolo) per bloccare i tentativi di arrampicata negando appigli per mani o piedi.
• Dissuasori appuntiti o seghettati: Attacchi in acciaio non letali e appuntiti sulle sezioni inferiori della torre o sulle scale per scoraggiare l'arrampicata non autorizzata.
• Accesso bloccato: Se la torre è dotata di un pannello di accesso a livello del suolo o di un punto di ingresso per scale, un cancello chiuso limita l'accesso solo al personale autorizzato.

Questi dispositivi sono costruiti con materiali resistenti alla corrosione (ad es. acciaio zincato, corrispondente al corpo torre) per resistere alle condizioni esterne. Il loro scopo principale è migliorare la sicurezza impedendo l'arrampicata accidentale o intenzionale da parte di individui non addestrati, in linea con i codici locali di sicurezza edilizia e la mitigazione della responsabilità per gli operatori della torre.

Come collegare il cavo di controvento e la torre controventata?

Il collegamento dei cavi di controvento a una torre controventata comporta un processo sicuro e portante per garantire che i cavi possano stabilizzare efficacemente la torre contro le forze del vento e sismiche:

1. Preparazione: Selezionare cavi di controvento realizzati con cavi d'acciaio ad alta resistenza (conformi alla norma ASTM A475) con rivestimenti in zinco o polimero per durabilità. Assicurarsi che il corpo torre disponga di punti di attacco prefabbricati (ad es. occhielli, staffe o traverse) a intervalli di 20-30 m, come specificato nel progetto della torre.
2. Installazione Hardware di Attacco: Montare staffe o forcelle per cavi di controvento per carichi pesanti sui punti di attacco pre-designati della torre utilizzando bulloni ad alta resistenza (compatibili con la struttura in acciaio zincato della torre). Queste staffe sono progettate per distribuire uniformemente la tensione sul corpo torre.
3. Terminazione del Cavo: Utilizzare raccordi di terminazione professionali (ad es. manicotti a crimpare, morsetti per cavi o redance) per fissare l'estremità di ciascun cavo di controvento. I manicotti a crimpare vengono crimpati sul cavo per una connessione permanente e ad alta resistenza, mentre i morsetti per cavi forniscono una tensione regolabile.
4. Collegamento e Tensione: Collegare l'estremità terminata del cavo di controvento alla staffa della torre utilizzando un grillo o un perno, assicurando una connessione sicura senza gioco. Utilizzare uno strumento di tensionamento (ad es. un tenditore a vite o un tirfor) per regolare la tensione del cavo secondo le specifiche di progetto, fondamentale per bilanciare le forze laterali sulla torre.
5. Verifica: Verificare che la connessione sia allineata con la struttura rastremata della torre e che il cavo sia teso uniformemente (evitando un serraggio eccessivo, che potrebbe sollecitare il corpo torre). Confermare che l'hardware e i raccordi di terminazione siano resistenti alla corrosione e conformi agli standard di sicurezza della torre.

Come collegare il cavo di controvento e il bullone di ancoraggio controventato?

Il collegamento dei cavi di controvento ai bulloni di ancoraggio controventati (ancoraggi a terra) è un passaggio critico per trasferire la tensione del cavo a terra, garantendo la stabilità della torre:

1. Preparazione Ancoraggio: Assicurarsi che l'ancoraggio a terra (ancoraggio in cemento o acciaio per carichi pesanti, progettato per carichi di trazione) sia correttamente installato nel terreno ad un angolo di 45-60° rispetto al cavo di controvento. L'ancoraggio deve essere completamente stagionato (per il cemento) e saldamente interrato per resistere alle forze di estrazione.
2. Esposizione Bullone di Ancoraggio: Assicurarsi che il bullone superiore dell'ancoraggio (bullone di ancoraggio controventato) sporga dal terreno e sia filettato per accogliere l'hardware di connessione. Il bullone deve essere realizzato in acciaio ad alta resistenza per sopportare la tensione del cavo di controvento.
3. Terminazione del Cavo: Terminare l'estremità libera del cavo di controvento utilizzando gli stessi raccordi ad alta resistenza (manicotti a crimpare, morsetti per cavi o redance) utilizzati per la connessione alla torre, garantendo un'estremità sicura e portante.
4. Assemblaggio Hardware di Connessione: Collegare un tenditore a vite (per la regolazione della tensione) e un grillo all'estremità terminata del cavo di controvento. Il tenditore a vite si collega al bullone di ancoraggio controventato tramite un dado o una rondella, consentendo una regolazione fine della tensione del cavo.
5. Tensionamento e Fissaggio: Utilizzare il tenditore a vite per tendere il cavo di controvento secondo le specifiche richieste, assicurandosi che resista alle forze laterali senza tirare l'ancoraggio. Una volta teso, bloccare il tenditore a vite con coppiglie o dadi di bloccaggio per evitare allentamenti nel tempo.
6. Controllo Finale: Verificare che la connessione sia sicura, che l'ancoraggio non mostri segni di movimento e che il cavo di controvento sia allineato all'angolo corretto di 45-60°. Ispezionare la corrosione sul bullone, sull'hardware e sulla terminazione del cavo, garantendo la conformità alla norma IEC 62305 e ai codici di sicurezza locali.

Clicca Qui Per Maggiori Informazioni!!!!!!

3. Clienti Cooperativi

4. Certificazioni

5. I Nostri Servizi

JIAYAO CO., LTD. è un produttore professionale di torri per telecomunicazioni approvato ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e le migliori torri di comunicazione. Molti prodotti sono stati esportati negli Stati Uniti, in Europa e in altri 55 paesi diversi. Siamo specializzati nella progettazione e produzione di torri in acciaio angolare, torri in acciaio tubolare, torri monocolonna, torri a pino, torri controventate e torri di guardia. I nostri dipartimenti includono progettazione, ricerca e sviluppo, ispezione, laboratorio, controllo qualità, zincatura e dipartimenti torri in acciaio. Le nostre materie prime provengono da famose acciaierie in Cina: HBIS Group, Baowu Steel Group, Shougang Group.
