Torre di cavi controventati antideflagrante da 10m-40m per comunicazioni sotterranee e monitoraggio della sicurezza in aree minerarie

Caratteristiche strutturali e progettuali fondamentali

• Corpo della torre snella: costruita come struttura tubulare o in acciaio reticolato (più stretta delle torri autoportanti), con una forma conica per ottimizzare la distribuzione del carico.

• Sistema Guy Wire: Multipli serie di cavi in acciaio fissati all'albero a intervalli di 20-30 m, ancorati al suolo ad angoli di 45-60° per resistere alle forze del vento/sismiche.

• Intervallo di altezza: si estende da 30 m a oltre 200 m (più alta della maggior parte delle torri autoportanti), personalizzabile per esigenze specifiche.

• Accessori: comprende scale da arrampicata, supporti per antenne, vassoi per cavi e luci di avvertimento per l'aviazione (per altezze > 60 m).

Materiali e norme chiave

• Corpo della torre: acciaio strutturale galvanizzato (ASTM A36/S235JR) per resistenza e resistenza alla corrosione.

• Guy Wires: Cavi in acciaio ad alta resistenza (ASTM A475) con rivestimento in zinco/polimero per la durata.

• Ancoraggi: Ancoraggi di calcestruzzo/acciaio pesanti per fissare i fili, progettati per carichi di tensione.

• Rispetto: segue la norma IEC 62305 (protezione da fulmini) e i codici locali di sicurezza degli edifici.

Scenari di applicazione primari

• Radiodiffusione/Telecomunicazioni: Supporta antenne TV/radio e trasmettitori a microonde a lunga distanza (massimizza la copertura del segnale attraverso l'altezza).

• Monitoraggio meteorologico: ospita sensori/radar meteorologici ad alte altitudini per dati atmosferici accurati.

• Navigazione aerea: installa dei fari per l'aviazione in zone remote (montagne, coste).

• Ricerca scientifica: dispone di strumenti atmosferici (monitori dell'ozono) al di sopra delle interferenze terrestri.

1.Specificazioni

Cos'e' la torre di oggi della torre di filo condensato?

Il corpo della torre di una torre a filo guidato (guided mast tower) è la struttura centrale, snella e portante, che sostiene antenne, sensori o altre apparecchiature,basandosi su fili di tipo esterno per la stabilità laterale (piuttosto che rigidità autosostenente). tipicamente costruito come unstruttura in acciaio tubolare o reticolare, è più stretta delle torri autoportanti e presenta un design conico (più ampio alla base, più stretto in alto) per ottimizzare la distribuzione del carico e la resistenza al vento.Il corpo della torre è realizzato in acciaio strutturale galvanizzato (conforme agli standard ASTM A36/S235JR) per garantire resistenza alla corrosione e durata a lungo termine in ambienti esterniEsso funge da base di montaggio per gli accessori chiave come scale da arrampicata, supporti per antenne e vassoi per cavi,e il suo design modulare consente la personalizzazione di altezze che vanno da 30m a oltre 200m, su misura per applicazioni quali la radiodiffusione, le telecomunicazioni o il monitoraggio meteorologico.

Come si monta l'antenna sulla torre del filo?

Il montaggio di un'antenna su una torre di filo a filo segue un processo strutturato, conforme alla sicurezza, allineato al design della torre e agli standard del settore:

1. Preparazione preliminare all'installazione: Verificare la capacità di carico della torre per assicurarsi che possa sostenere il peso dell'antenna (compresi l'hardware e i cavi associati).o connessioni sciolte, e confermare la conformità ai codici di sicurezza locali (ad esempio, IEC 62305 per la protezione da fulmini).

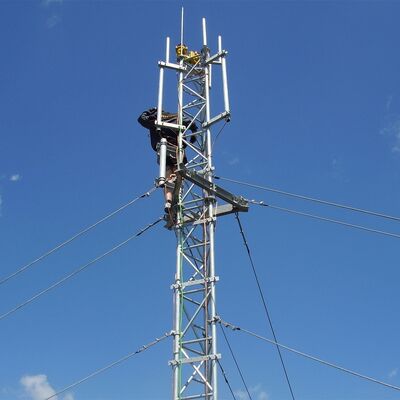

2. Installazione dell'antenna: fissare supporti di antenna dedicati (accessori integrati della torre) in punti predeterminati sul corpo della torre.Questi supporti sono in genere fissati con bulloni ad alta resistenza compatibili con la struttura in acciaio galvanizzato della torre, garantendo un legame solido e resistente alle forze del vento e alle vibrazioni.
3. Sollevamento e posizionamento dell'antenna: utilizzare gru o attrezzature di sollevamento specializzate per sollevare l'antenna all'altezza di destinazione (scelta strategicamente per una copertura ottimale del segnale).Allineare l'antenna con la direzione di trasmissione/ricezione prevista, utilizzando strumenti laser o misuratori di allineamento per la precisione.
4. Protezione dell'antenna: fissare l'antenna ai supporti preinstallati utilizzando hardware compatibile, stringendo i bulloni alla coppia specificata per evitare il movimento. assicurarsi che l'antenna sia piana e stabile,senza oscillazioni che potrebbero influenzare le prestazioni o l'integrità strutturale.
5. Routing e integrazione dei cavi: collegare i cavi di segnalazione o gli alimentatori attraverso i vassoi di cavi integrati della torre per proteggerli dai danni ambientali; collegare i cavi all'antenna e farli scendere alle apparecchiature a terra;garantire un adeguato isolamento e impermeabilizzazione dei punti di collegamento.
6. Ispezione finale: effettuare un controllo visivo dell'antenna, dei supporti e dei cavi per confermare l'installazione sicura.e assicurare tutti i protocolli di sicurezza (e- per esempio, la protezione contro le cadute dei lavoratori) sono seguite durante tutto il processo.

Cos'e' il dispositivo anti arrampicata sulla torre?

Il dispositivo anti-arrampicata per una torre di filo staccato è un componente di sicurezza specializzato installato sul corpo della torre per prevenire l'accesso non autorizzato e ridurre i rischi di caduta.

• Colli/falde antiarrampicata: Barriere circolari o coniche di acciaio montate vicino alla base della torre (in genere 2 ̊3 m sopra il suolo) per bloccare i tentativi di arrampicata negando le maniglie o i poggiamenti.
• Dissuasivi a punta o a rughe: fissaggi di acciaio non letali e appuntiti sulle sezioni inferiori della torre o sulle scale per scoraggiare le arrampicate non autorizzate.
• Accesso bloccato: Se la torre è dotata di un pannello di accesso a livello del terreno o di un punto di ingresso su una scala, un cancello chiuso limita l'accesso solo al personale certificato.

Questi dispositivi sono costruiti con materiali resistenti alla corrosione (ad esempio, acciaio galvanizzato, corrispondente al corpo della torre) per resistere alle condizioni esterne.Il loro scopo principale è quello di migliorare la sicurezza impedendo a persone non addestrate di arrampicarsi accidentalmente o intenzionalmente, in linea con i codici locali di sicurezza edilizia e la riduzione della responsabilità per gli operatori delle torri.

Come collegare il filo e la torre?

Collegare i fili a una torre di filo a filo implica un processo sicuro e portante per garantire che i fili possano stabilizzare efficacemente la torre contro il vento e le forze sismiche:

1. Preparazione: Selezionare fili di tipo realizzati in cavi in acciaio ad alta resistenza (conformi alla norma ASTM A475) con rivestimenti in zinco o polimero per la durata.perpendicolari, o braccia incrociate) ad intervalli di 20-30 m, come specificato nel progetto della torre.
2. Installazione dell'hardware di attacco: Montare braccialetti o fessure di filo a tipo pesante ai punti di fissaggio predeterminati della torre utilizzando bulloni ad alta resistenza (compatibili con la struttura in acciaio galvanizzato della torre).Questi supporti sono progettati per distribuire la tensione uniformemente sul corpo della torre.
3. Terminazione del filo: utilizzare accessori di terminazione professionale (ad esempio, maniche di swage, pinze del cavo, o ditali) per fissare l'estremità di ogni filo ragazzo. maniche di swage sono crimped sul filo per un permanente,connessione ad alta resistenza, mentre le pinze dei cavi forniscono una tensione regolabile.
4. Connessione e tensione: fissare l'estremità terminata del filo di manovra al supporto della torre con una catena o un perno, assicurando un adattamento sicuro senza scioglimento.un giradischi o come-along) per regolare la tensione del filo alla specifica di progettazione.
5. Verifica: Verificare che il collegamento sia allineato con la struttura conica della torre e che il filo sia tenso uniformemente (evitando un'eccessiva stretta, che potrebbe sollecitare il corpo della torre).Confirmare che l'hardware e gli accessori di terminazione siano resistenti alla corrosione e siano conformi alle norme di sicurezza della torre.

Come collegare il filo e l'ancora?

Collegare i fili a bulloni di ancoraggio (ancora a terra) è un passo fondamentale per trasferire la tensione del filo a terra, garantendo la stabilità della torre:

1. Preparazione dell'ancora: Assicurarsi che l'ancora di terra (ancoraggio di calcestruzzo o acciaio pesante, progettato per carichi di tensione) sia correttamente installata nel terreno ad un angolo di 45°/60° rispetto al filo.L'ancora deve essere completamente rinforzata (per il calcestruzzo) e saldamente incorporata per resistere alle forze di trazione.
2. Esposizione al bullone di ancoraggio: Assicurarsi che il bullone superiore dell'ancora (bolletto di ancora guidato) spingi sopra il terreno e sia avvitato per accogliere l'hardware di connessione.Il bullone dovrebbe essere fatto di acciaio ad alta resistenza per resistere alla tensione del filo del ragazzo.
3. Terminazione del filo: Terminare l'estremità libera del filo utilizzando gli stessi accessori di alta resistenza (manubrio, pinze per cavi o ditali) utilizzati per il collegamento della torre, assicurando un'estremità sicura e portante.
4. Assemblaggio dell'hardware di collegamento: attaccare un giradischi (per regolare la tensione) e una catena al filo di tipo terminato.che permette di regolare la tensione del filo.
5. Tensione e fissaggioUtilizzare la cinghia per tendere il filo di tipo alle specifiche richieste, assicurandosi che resista alle forze laterali senza tirare l'ancora.bloccare il giradischi con perni o dadi di blocco per evitare lo scioglimento nel tempo.
6. Controllo finaleVerificare che la connessione sia sicura, che l'ancora non mostri segni di movimento e che il filo sia allineato all'angolo corretto di 45°/60°.e terminazione del filo, garantendo la conformità alla norma IEC 62305 e ai codici di sicurezza locali.
