Torre per telecomunicazioni wireless A36 ASTM con zincatura a caldo a 4 gambe per soluzioni Internet affidabili

JIAYAO CO.,LID

Torre reticolare angolare in acciaio a 4 gambe è una struttura autoportante in acciaio ad alta resistenza progettata per il supporto di infrastrutture critiche. Caratterizzata dal suo telaio a quattro gambe con base quadrata e connessioni reticolari a incrocio, serve come spina dorsale affidabile per le comunicazioni, la trasmissione di energia e altre applicazioni industriali in tutto il mondo. A differenza delle torri controventate che si affidano a cavi esterni per la stabilità, questo design autoportante sta indipendentemente, rendendolo adattabile a diversi ambienti, dalle aree urbane alle regioni remote.

Come pietra angolare delle infrastrutture moderne, la torre reticolare angolare in acciaio a 4 gambe combina durata, versatilità e praticità per soddisfare le crescenti esigenze dei settori delle comunicazioni, dell'energia e della sorveglianza. Il suo design maturo e le prestazioni affidabili la rendono una scelta preferita per progetti in tutto il mondo.

Descrizione del prodotto

Dettagli dell'imballaggio: La torre per telecomunicazioni sarà raggruppata con fascette zincate secondo le esigenze del cliente.

Consegna:Spedito in 20 giorni dal pagamento dal porto di Tianjin

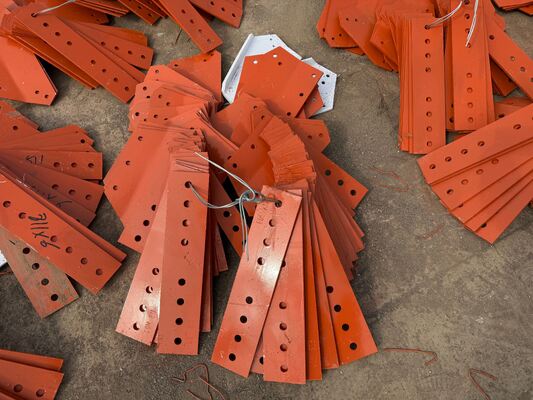

Membri della torre: Una torre in acciaio è separata in diversi fasci.

Bulloni: Sacchetto di Pacrum o acciaio

Siamo specializzati nella progettazione e produzione di torri in acciaio personalizzate per applicazioni di telecomunicazioni, monitoraggio, osservazione e sicurezza. Di seguito sono riportate le informazioni dettagliate sul prodotto:

Qual è la struttura reticolare della torre in acciaio angolare a 4 gambe?

La struttura reticolare di una torre in acciaio angolare a 4 gambe è un telaio a incrocio, simile a una travatura reticolare, che collega le quattro gambe verticali in acciaio angolare della torre. Composto da membri in acciaio interconnessi (tipicamente acciaio angolare o barre reticolari), forma uno schema simile a una rete che distribuisce i carichi, compreso il peso proprio della torre, il peso dell'attrezzatura, il vento, le forze sismiche e i carichi di ghiaccio, uniformemente su tutte e quattro le gambe. Questa struttura è integrata in tutta l'altezza della torre, completando il design rastremato della torre (più largo alla base, più stretto in cima) per migliorare l'integrità strutturale e la stabilità. La configurazione reticolare bilancia alta resistenza e prestazioni leggere, minimizzando l'uso di materiali e massimizzando la capacità di carico e la resistenza a condizioni ambientali estreme. Facilita inoltre il flusso d'aria, riducendo la resistenza al vento e migliorando ulteriormente la stabilità complessiva della torre.

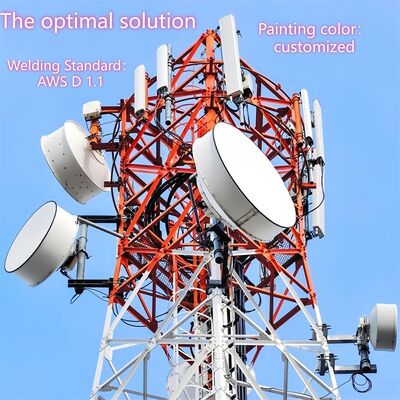

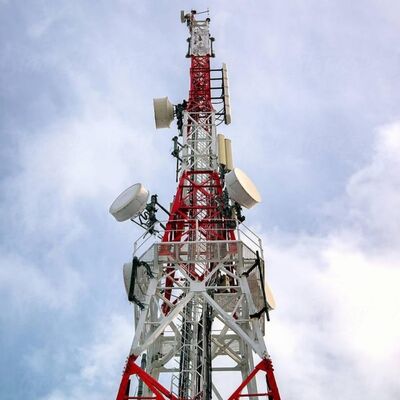

Come montare il disco MW sulla torre in acciaio angolare a 4 gambe?​

Il montaggio di un disco a microonde (MW) su una torre in acciaio angolare a 4 gambe segue un processo sistematico e conforme alla sicurezza:

1. Preparazione pre-installazione: Verificare la capacità portante della torre per garantire che possa supportare il peso del disco MW (incluso il disco, la staffa di montaggio e l'hardware associato). Verificare che il progetto della torre sia conforme alle normative pertinenti (ad es. TIA/EIA-222-G/F) per il montaggio delle apparecchiature.
2. Installazione della staffa: Fissare staffe dedicate per antenna/microonde (fornite con la torre o fabbricate su misura) a punti di montaggio pre-designati sul corpo della torre o sulla piattaforma dell'attrezzatura. Queste staffe sono fissate utilizzando bulloni ad alta resistenza (conformi alla norma ISO 898 grado 6.8/8.8) per garantire una connessione solida alla struttura reticolare o alle gambe della torre.
3. Sollevamento e posizionamento del disco: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare il disco MW all'altezza desiderata (tipicamente sulle sezioni superiori della torre o su una piattaforma attrezzature dedicata). Assicurarsi che il disco sia allineato con il percorso di comunicazione punto-punto previsto (regolare per azimut ed elevazione secondo necessità).
4. Fissaggio del disco: Fissare il disco MW alle staffe preinstallate utilizzando hardware compatibile, serrando i bulloni alla coppia specificata con strumenti calibrati. Assicurarsi che il disco sia livellato e stabile, senza oscillazioni o movimenti.
5. Instradamento e integrazione dei cavi: Instradare i cavi del segnale del disco attraverso i canaletti integrati della torre per proteggerli dai danni ambientali. Collegare i cavi alle apparecchiature appropriate (ad es. trasmettitori/ricevitori) alla base della torre o alla piattaforma intermedia, garantendo un'adeguata isolamento e impermeabilizzazione.
6. Ispezione finale: Effettuare un controllo visivo per confermare che il disco sia montato saldamente, che le staffe siano intatte e che i cavi siano organizzati correttamente. Testare la trasmissione del segnale del disco per verificarne l'allineamento e la funzionalità, attenendosi ai protocolli di sicurezza durante tutto il processo.

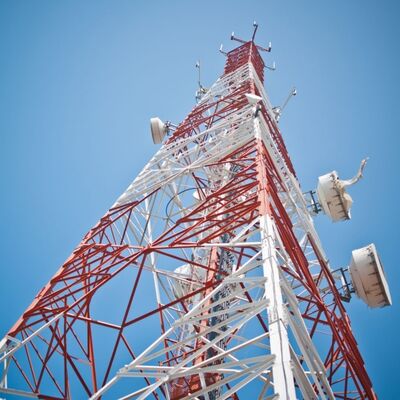

Qual è la struttura principale della torre in acciaio angolare a 4 gambe?

La struttura principale di una torre in acciaio angolare a 4 gambe è un telaio autoportante progettato per stabilità e capacità di carico, composto da tre componenti principali:

• Quattro gambe verticali in acciaio angolare: Gli elementi portanti primari, realizzati in acciaio strutturale di alta qualità (ad es. Q235B, Q345B, Q420; conformi a ASTM A36/A572) e disposti in una configurazione a base quadrata. Queste gambe trasferiscono il peso totale della torre (inclusi attrezzature e carichi ambientali) alla fondazione.
• Connessioni reticolari a traliccio: Membri in acciaio a incrocio (acciaio angolare o barre reticolari) che collegano le quattro gambe orizzontalmente e diagonalmente. Questo sistema a traliccio distribuisce i carichi uniformemente sulla struttura, aumenta la rigidità e resiste alle forze laterali (vento, attività sismica), formando il caratteristico schema reticolare della torre.

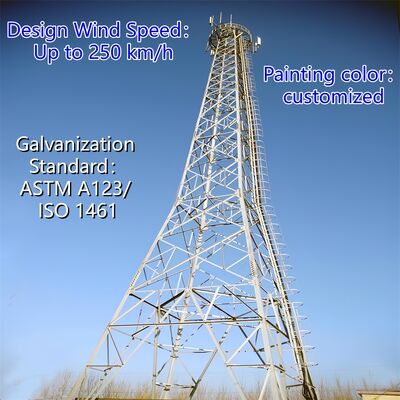

• Design del telaio rastremato: La torre si restringe gradualmente dalla base alla cima (più larga in basso, più stretta in alto), ottimizzando l'integrità strutturale concentrando il materiale dove i carichi sono più pesanti (alla base) e riducendo la resistenza al vento ad altitudini più elevate.

Elementi strutturali supplementari (ad es. piattaforme per attrezzature, scale di accesso e canaletti per cavi) sono integrati nel telaio principale per supportare la funzionalità pratica, ma le quattro gambe verticali e le connessioni reticolari a traliccio formano la spina dorsale strutturale della torre.

Piattaforma, scala della torre in acciaio angolare a 4 gambe

A. Piattaforma

• Scopo: Serve come spazio di lavoro elevato e stabile per l'installazione, la manutenzione o l'ispezione di attrezzature (ad es. dischi MW, antenne 5G, dispositivi di sorveglianza) e componenti della torre. Fornisce inoltre un punto di riposo sicuro per i lavoratori durante l'arrampicata.
• Caratteristiche di progettazione: Tipicamente realizzata in acciaio zincato (conforme a ASTM A123/ISO 1461 per la resistenza alla corrosione) e integrata nella struttura reticolare della torre ad altezze specificate. Le piattaforme possono includere corrimano di sicurezza, superfici antiscivolo e botole di accesso per garantire la sicurezza dei lavoratori. Sono progettate per supportare il peso di lavoratori, attrezzi e attrezzature, in linea con la capacità portante complessiva della torre.
• Personalizzazione: Può essere aggiunta a più altezze in base alle esigenze del progetto (ad es. vicino ai punti di montaggio dell'antenna o a metà torre per la manutenzione).

B. Scala

• Scopo: Un sistema di accesso di sicurezza dedicato che consente ai lavoratori di salire sulla torre per raggiungere piattaforme, attrezzature o sezioni superiori per l'installazione, l'ispezione o le riparazioni.
• Caratteristiche di progettazione: Costruita in acciaio zincato per durata e resistenza alla corrosione, con pioli equidistanti (secondo gli standard di sicurezza del settore) per una salita confortevole. Le caratteristiche di sicurezza chiave includono corrimano, sistemi anticaduta (ad es. guide per cavi per imbracature) e talvolta recinzioni a gabbia per prevenire cadute. La scala è fissata verticalmente alle gambe della torre o al traliccio reticolare, garantendo un percorso sicuro e stabile.
• Conformità: Progettata in linea con le normative di sicurezza e gli standard di settore (ad es. TIA/EIA-222-G/F), dando priorità alla protezione dei lavoratori durante l'accesso verticale.

Insieme, la piattaforma e la scala migliorano l'usabilità della torre consentendo un accesso sicuro ed efficiente ad attrezzature e componenti ad alta quota, supportando il funzionamento e la manutenzione continui.

​

Test di zincatura della torre in acciaio angolare

La zincatura è un trattamento superficiale vitale per le torri reticolari in acciaio angolare a 4 gambe, che fornisce una resistenza alla corrosione a lungo termine per resistere a condizioni esterne difficili e prolungare la vita utile della torre oltre i 20 anni. Di seguito è riportata una panoramica semplificata dei suoi test di zincatura:

1. Obiettivi principali dei test

• Garantire uno spessore di rivestimento sufficiente per una protezione duratura dalla corrosione.
• Verificare l'uniformità del rivestimento di zinco e una forte adesione (prevenire sfogliature/distacchi).
• Verificare l'assenza di difetti critici (ad es. acciaio nudo, crepe, vaiolature).
• Conformità agli standard internazionali (ASTM A123, ISO 1461).

2. Metodi di test chiave (condotti post-fabbrica e post-installazione)

• Spessore del rivestimento: Utilizzare spessimetri magnetici (non distruttivi) o micrometri (solo campioni distruttivi); minimo 85-120 µm (più spesso per ambienti difficili).
• Adesione: Test di piegatura (180°), test a martello o test a quadrettatura con coltello: non è consentito il distacco del rivestimento.
• Ispezione visiva: Verificare la presenza di acciaio nudo, crepe, accumuli di zinco irregolari o contaminazione; sono accettabili piccole irregolarità se non influenti.
• Resistenza alla corrosione: Test in nebbia salina (ASTM B117/ISO 9227) per 100-500 ore (resistenza alla ruggine rossa); esposizione a lungo termine sul campo opzionale.
• Analisi chimica opzionale: AAS/XRF per confermare purezza dello zinco ≥98% e rilevare impurità.

3. Norme di conformità

Attenersi a ASTM (A123, B117, A572), ISO (1461, 9227, 898), codici di progettazione delle torri (TIA/EIA-222-G/F) e normative locali.

4. Controlli spot post-installazione

• Ri-misurare lo spessore nei giunti critici.
• Ispezionare eventuali danni (graffi, ammaccature) e ritoccare con vernice ricca di zinco, se necessario.
• Verificare l'integrità del rivestimento nei fori dei bulloni e nelle aree ad alta usura.

Questi test garantiscono l'affidabilità del rivestimento zincato, supportando le prestazioni della torre nelle applicazioni infrastrutturali.

Clicca qui per maggiori informazioni!!!!!!

Imballaggio e spedizione

Certificati

​Clicca qui per maggiori informazioni!!!!!!

Tipi di prodotti personalizzati e vantaggi

Torre autoportante 
La torre autoportante è solitamente una torre a 3 o 4 gambe, e il suo materiale è tubo d'acciaio o acciaio angolare. Per quanto riguarda la connessione, la torre tubolare è collegata tramite flangia e la torre in acciaio angolare è collegata tramite dadi e bulloni. 
Caratteristiche: 
1. Piccolo coefficiente di carico del vento, forte resistenza al vento. 
2. Risparmio di risorse territoriali, posizione conveniente. 
Trasporto e installazione convenienti. 

Torre in tubo d'acciaio
La torre tubolare si riferisce a una struttura in acciaio ad alta quota autoportante con una colonna della torre realizzata in tubi d'acciaio e una sezione del corpo della torre di forma triangolare. Le sue caratteristiche principali sono che la colonna della torre a tre tubi è realizzata in tubi d'acciaio e la sezione del corpo della torre è di forma triangolare, che è una struttura in acciaio ad alta quota diversa dall'acciaio angolare.

Torre Monopolo

La torre monopolo, è un tipo comunemente usato, con un bell'aspetto, che copre una piccola area da 9 a 18 metri quadrati, conveniente, ed è adottata dalla maggior parte delle costruzioni. Il corpo della torre adotta una sezione più ragionevole, che è collegata tramite bulloni ad alta resistenza o sovrapposizione (connessione a scorrimento). Ha le caratteristiche di facile installazione e può adattarsi a una varietà di siti complessi.

Torre controventata 
La torre controventata ha un aspetto nuovo, e la sua caratteristica più importante è il rinforzo tramite cavi d'acciaio. La torre controventata è un tipo comune di torre di comunicazione, economica e pratica. È più leggera ed economica delle altre. È molto adatta per aree geografiche vaste. 

Torre di guardia
La torre di guardia è un edificio multifunzionale utilizzato principalmente per osservare l'ambiente circostante e svolge un ruolo importante in molteplici campi. Il suo design enfatizza l'armonia e l'unità con l'ambiente naturale, e lo stile architettonico è solitamente coordinato con l'ambiente circostante. Le torri di osservazione sono solitamente composte da corpi torre, piattaforme, torri e scale, con strutture compatte e durevoli.

Torre ad albero mimetizzata
La torre ad albero mimetizzata è anche un tipo di albero artificiale di torre bionica, con una base simile a quella reale, unita a un design meticoloso, quando viene posizionata tra gli alberi veri in aree panoramiche, parchi e piazze, diventerà parte della natura. 
Caratteristiche: 
1. Struttura squisita e aspetto magnifico. 
2. Forte stabilità strutturale e lunga durata di lavoro. 
3. Piccola area occupata e grande effetto economico.

I nostri servizi

JIAYAO CO., LTD. è un produttore professionale di torri per telecomunicazioni approvato da ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e le migliori torri di comunicazione. Molti prodotti sono stati esportati negli Stati Uniti, in Europa e in altri 55 paesi diversi.
Siamo specializzati nella progettazione e produzione di torri in acciaio angolare, torri in tubo d'acciaio, torri monopolo, torri ad albero di pino, torri controventate e torri di guardia. I nostri dipartimenti includono progettazione, ricerca e sviluppo, ispezione, laboratorio, controllo qualità, zincatura e dipartimenti di torri in acciaio. Le nostre materie prime provengono da famose acciaierie in Cina: HBIS Group, Baowu Steel Group, Shougang Group.
​

Se ne hai bisogno, ti daremo il benvenuto 24 ore al giorno!
