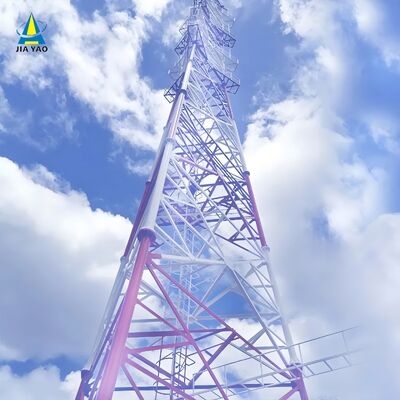

16 24 32M Manutenzione Minima Torretta Tubolare Zincata in Acciaio da Esterno 5G 4G Satellite a Bassa Manutenzione

Siamo specializzati nella progettazione e produzione di torri in acciaio personalizzate per applicazioni di telecomunicazioni, monitoraggio, osservazione e sicurezza. Di seguito sono riportate le informazioni dettagliate sul prodotto:

1. Dettagli Chiave:
Luogo di origine: Hebei, Cina (continentale); Marchio: Jaoyao o OEM; Numero modello: Torre per telecomunicazioni
Trattamento superficiale: Zincato a caldo o verniciato.
2. Imballaggio e consegna:
Dettagli imballaggio: La torre per telecomunicazioni sarà legata con fascette zincate secondo le esigenze del cliente.
Consegna: Spedito in 20 giorni dopo il pagamento dal porto di Tianjin
Membri della torre: Una torre in acciaio è separata in diversi fasci.
Bulloni: Il materiale di imballaggio è un robusto sacco di nylon o un tamburo di acciaio.
3. Dati tecnici

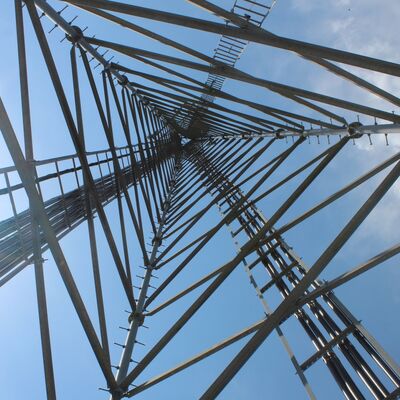

Qual è la struttura a traliccio di una torre in acciaio tubolare a 3 gambe?

La struttura a traliccio di una torre in acciaio tubolare a 3 gambe è un telaio simile a un traliccio che collega le tre gambe tubolari verticali della torre. Composto da tubi in acciaio cavi più piccoli (coerenti con il materiale della gamba principale, ad esempio, tubi in acciaio senza saldatura/saldati), questi elementi a traliccio formano connessioni orizzontali e diagonali incrociate tra le tre gambe, creando un motivo triangolare simile a una rete lungo l'altezza della torre. Questa struttura lavora in tandem con il design rastremato della torre (più largo alla base, più stretto in cima) per distribuire i carichi verticali (peso della torre, peso dell'attrezzatura) e le forze laterali (vento, attività sismica) uniformemente sulle tre gambe. Il traliccio tubolare non solo migliora la rigidità strutturale e la stabilità, ma ottimizza anche le prestazioni aerodinamiche, riducendo la resistenza al vento del 30% rispetto alle tradizionali strutture a traliccio in acciaio angolare, rendendo la torre altamente adattabile ad ambienti difficili o ventosi. Inoltre, l'uso di elementi tubolari garantisce che la struttura sia leggera pur mantenendo un'elevata capacità di carico.

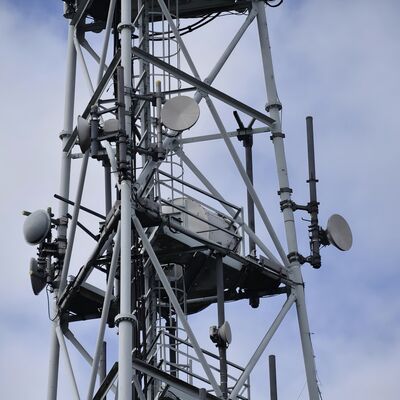

Come montare il disco MW sulla torre in acciaio tubolare a 3 gambe?

Il montaggio di un disco a microonde (MW) su una torre in acciaio tubolare a 3 gambe segue un processo sicuro e standardizzato, in linea con il design strutturale della torre e le norme del settore:

1. Verifica pre-installazione: Confermare la capacità di carico della torre (secondo le norme TIA-222-G e GB 50017) per garantire che possa supportare il disco MW, l'hardware di montaggio e i carichi associati. Ispezionare le staffe dell'antenna pre-installate sulla torre (accessori integrati) per l'integrità strutturale.
2. Preparazione staffa: Utilizzare le staffe dell'antenna dedicate della torre (o staffe fabbricate su misura compatibili con il traliccio tubolare) e fissarle alle gambe principali della torre o ai tralicci utilizzando bulloni ad alta resistenza Grado 8.8 (ISO 898). Assicurarsi che le staffe siano allineate con il percorso di comunicazione punto-punto previsto e serrate alla coppia specificata.
3. Sollevamento e posizionamento del disco: Impiegare gru o attrezzature di sollevamento specializzate per sollevare il disco MW all'altezza target (tipicamente vicino alle sezioni superiori della torre o su una piattaforma di manutenzione). Regolare l'azimut e l'elevazione del disco per allinearlo con il punto finale di ricezione/trasmissione, utilizzando strumenti di allineamento laser per la precisione.
4. Fissaggio sicuro: Fissare il disco MW alle staffe montate utilizzando hardware compatibile, garantendo una connessione stretta e senza oscillazioni. Ricontrollare la coppia dei bulloni con strumenti calibrati per conformarsi alle norme di saldatura e fissaggio AWS D1.1.
5. Instradamento cavi: Instradare i cavi del segnale e di alimentazione del disco attraverso i sistemi di gestione cavi integrati della torre (o lungo percorsi protetti sulla struttura a traliccio) per evitare l'esposizione a danni ambientali. Assicurarsi che i cavi siano adeguatamente isolati e impermeabilizzati nei punti di connessione.
6. Ispezione finale: Effettuare un controllo visivo del disco, delle staffe e delle connessioni per confermare la stabilità. Testare la trasmissione del segnale per verificare l'allineamento e la funzionalità. Rispettare i protocolli di sicurezza (ad esempio, protezione anticaduta per i lavoratori) durante l'installazione.

Struttura principale della torre in acciaio tubolare a 3 gambe?

La struttura principale di una torre in acciaio tubolare a 3 gambe è un sistema autoportante a telaio triangolare progettato per stabilità, capacità di carico ed efficienza aerodinamica, composto da tre componenti principali:

• Tre gambe tubolari verticali: Gli elementi portanti primari, realizzati in tubi d'acciaio senza saldatura o saldati (conformi agli standard Q345B/ASTM A500). Disposte in una configurazione triangolare, queste gambe trasferiscono il peso totale della torre (inclusi attrezzature e carichi ambientali) alla fondazione.
• Tralicci tubolari: Tubi in acciaio cavi più piccoli che collegano le tre gambe principali orizzontalmente e diagonalmente. Questo sistema a traliccio incrociato distribuisce uniformemente i carichi, aumenta la rigidità strutturale e riduce la resistenza al vento, formando il caratteristico motivo a traliccio della torre.

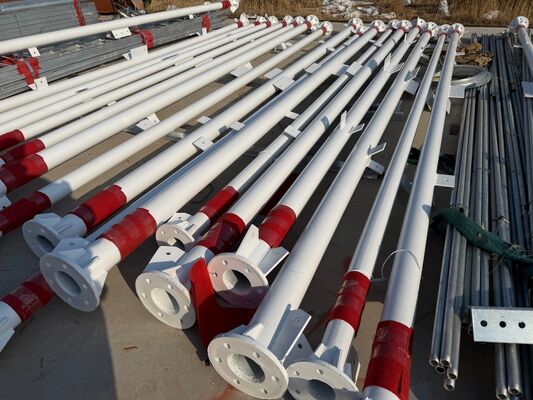

• Telaio rastremato e connessioni flangiate: La torre si restringe gradualmente dalla base alla cima (base più larga, cima più stretta) per ottimizzare la resistenza a venti forti (fino a 200 km/h) e terremoti. I segmenti della torre sono uniti tramite flange bullonate ad alta resistenza, garantendo un assemblaggio sicuro e riducendo i rischi di manutenzione.

Questi componenti formano la spina dorsale strutturale, con accessori integrati (ad esempio, piattaforme, scale) che aggiungono supporto funzionale senza compromettere l'integrità della struttura principale.

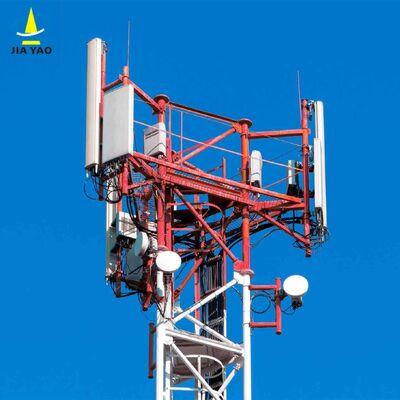

Piattaforma, scala

A. Piattaforma

• Scopo: Serve come postazione di lavoro elevata stabile per l'installazione, la manutenzione o l'ispezione di dischi MW, antenne, sensori o altre attrezzature. Fornisce inoltre un punto di riposo sicuro per i lavoratori durante l'accesso alla torre.
• Caratteristiche di progettazione: Fabbricata in acciaio zincato (secondo ASTM A123 per resistenza alla corrosione) e integrata nella struttura a traliccio ad altezze specificate. Dotata di corrimano di sicurezza per prevenire cadute e superfici antiscivolo per la stabilità dei lavoratori. Progettata per supportare il peso di lavoratori, attrezzi e attrezzature, in linea con la capacità di carico complessiva della torre. Può includere botole di accesso per facilitare il movimento tra le sezioni della torre.
• Vantaggio chiave: Posizionata strategicamente vicino ai punti di montaggio delle attrezzature per semplificare le attività di manutenzione, migliorando l'efficienza operativa.

B. Scala

• Scopo: Un sistema di accesso di sicurezza dedicato che consente ai lavoratori di salire sulla torre per raggiungere piattaforme, attrezzature o sezioni superiori per installazione, ispezione o riparazioni.
• Caratteristiche di progettazione: Costruita in acciaio zincato per durata e resistenza alla corrosione, con pioli equidistanti (secondo le norme di sicurezza del settore) per una salita confortevole. Dotata di meccanismi anticaduta (ad esempio, guide per cavi per imbracature di sicurezza) per ridurre al minimo i rischi di caduta, in linea con la specifica di progettazione della torre "scala anticaduta". Fissata verticalmente alle gambe principali o ai tralicci, garantendo un percorso sicuro e stabile.
• Conformità: Progettata in linea con le normative di sicurezza e gli standard di progettazione delle torri (ad esempio, TIA-222-G, GB 50017), dando priorità alla protezione dei lavoratori durante l'accesso verticale.

Insieme, la piattaforma e la scala migliorano l'usabilità della torre consentendo un accesso sicuro ed efficiente alle attrezzature in alta quota, supportando le operazioni e la manutenzione continue nel rispetto dei requisiti di sicurezza e durata del settore.

Clicca qui per maggiori informazioni!!!

Visite clienti

Assemblaggio,Test di torri in acciaio zincato

Certificazioni

Clicca qui per maggiori informazioni!!!

Tipi di prodotti personalizzati e vantaggi

Torre autoportante 
La torre autoportante è solitamente a 3 o 4 gambe, e il suo materiale è tubo d'acciaio o acciaio angolare. Per quanto riguarda la connessione, la torre tubolare è collegata tramite flangia, e la torre in acciaio angolare è collegata tramite dadi e bulloni. 
Caratteristiche: 
1. Piccolo coefficiente di carico del vento, forte resistenza al vento. 
2. Risparmio di risorse territoriali, posizione conveniente. 
Trasporto e installazione convenienti. 

Torre in acciaio tubolare
La torre tubolare si riferisce a una struttura in acciaio autoportante ad alta quota con una colonna della torre realizzata in tubi d'acciaio e una sezione del corpo della torre di forma triangolare. Le sue caratteristiche principali sono che le tre colonne della torre tubolare sono realizzate in tubi d'acciaio e la sezione del corpo della torre è di forma triangolare, che è una struttura ad alta quota diversa dall'acciaio angolare.

Torre Monopolo 
La torre a tubo singolo, chiamata anche torre monopolo, è un tipo comunemente utilizzato, con un bell'aspetto, che copre una piccola area da 9 a 18 metri quadrati, conveniente, ed è adottata dalla maggior parte delle costruzioni. Il corpo della torre adotta una sezione più ragionevole, che è collegata tramite bulloni ad alta resistenza. Ha le caratteristiche di facile installazione e può adattarsi a una varietà di siti complessi. 

Torre guyed 
La torre guyed ha un aspetto innovativo e la sua caratteristica principale è il rinforzo tramite cavi d'acciaio. La torre guyed è un tipo comune di torre di comunicazione, economica e pratica. È più leggera ed economica delle altre. È molto adatta per aree geografiche vaste. 

Torre di guardia
La torre di guardia è un edificio multifunzionale utilizzato principalmente per osservare l'ambiente circostante e svolge un ruolo importante in molteplici campi. Il suo design enfatizza l'armonia e l'unità con l'ambiente naturale, e lo stile architettonico è solitamente coordinato con l'ambiente circostante. Le torri di osservazione sono solitamente composte da corpi torre, piattaforme, torri e scale, con strutture compatte e durevoli.

Torre ad albero mimetizzata
La torre ad albero mimetizzata è anche una sorta di albero artificiale di torre bionica, alla base come uno vero, più il design meticoloso, quando posizionata tra gli alberi veri in aree panoramiche, parchi e piazze, sarà parte della natura. 
Caratteristiche: 
1. Struttura squisita e aspetto magnifico. 
2. Forte stabilità strutturale e lunga durata di lavoro. 
3. Piccola area occupata e grande effetto economico.

I nostri servizi

JIAYAO CO., LTD. è un produttore professionale di torri per telecomunicazioni e approvato da ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e le migliori torri di comunicazione. Molti prodotti sono stati esportati negli Stati Uniti, in Europa e in altri 55 paesi diversi.
Siamo specializzati nella progettazione e produzione di torri in acciaio angolare, torri in acciaio tubolare, torri monopolo, torri a pino, torri guyed e torri di guardia. I nostri dipartimenti includono progettazione, ricerca e sviluppo, ispezione, laboratorio, controllo qualità, zincatura e dipartimenti di torri in acciaio. Le nostre materie prime provengono da famose acciaierie in Cina: HBIS Group, Baowu Steel Group, Shougang Group.
​

Se ne hai bisogno, ti daremo il benvenuto 24 ore al giorno!
