Albero autoportante delle telecomunicazioni galvanizzato torre tubolare d'acciaio con gambe durevoli a 3 gambe per applicazioni a microonde all'aperto 5G 4G

Siamo specializzati nella progettazione e produzione di torri in acciaio personalizzate per applicazioni di telecomunicazioni, monitoraggio, osservazione e sicurezza.Di seguito sono riportate le informazioni dettagliate sul prodotto:

1. Dettagli chiave:
Luogo d'origine: Hebei, Cina (continente); Marchio: Jaoyao o OEM; Numero di modello: Torre delle telecomunicazioni
Trattamento superficiale: zincato a caldo o verniciato.
2. Imballaggio e consegna:
Dettagli dell'imballaggio: La torre delle telecomunicazioni verrà impacchettata con reggette zincate secondo i requisiti del cliente.
Consegna:Spedito in 20 giorni dopo il pagamento dal porto di Tianjin

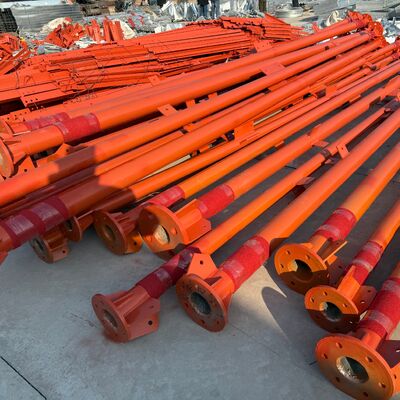

Membri della torre: una torre d'acciaio è divisa in diversi fasci.
Bulloni: il materiale di imballaggio è un robusto sacchetto di nylon o un tamburo di acciaio.
3. Dati tecnici

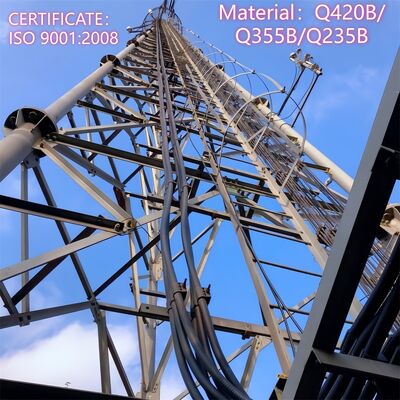

Qual è la struttura reticolare della torre tubolare in acciaio a 3 gambe?

La struttura reticolare di una torre tubolare in acciaio a 3 gambe è una struttura a traliccio che collega le tre gambe tubolari verticali della torre. Composti da tubi d'acciaio cavi più piccoli (coerenti con il materiale della gamba principale, ad esempio tubi d'acciaio senza saldatura/saldati), questi elementi reticolari formano connessioni orizzontali e diagonali incrociate tra le tre gambe, creando uno schema triangolare simile a una rete per tutta l'altezza della torre. Questa struttura funziona in tandem con il design affusolato della torre (più largo alla base, più stretto nella parte superiore) per distribuire i carichi verticali (peso della torre, peso dell'attrezzatura) e le forze laterali (vento, attività sismica) in modo uniforme sulle tre gambe. Il reticolo tubolare non solo migliora la rigidità e la stabilità strutturale, ma ottimizza anche le prestazioni aerodinamiche, riducendo la resistenza al vento del 30% rispetto alle tradizionali strutture reticolari angolari in acciaio, rendendo la torre altamente adattabile ad ambienti difficili o ventosi. Inoltre, l'uso di elementi tubolari garantisce che la struttura sia leggera pur mantenendo un'elevata capacità di carico.

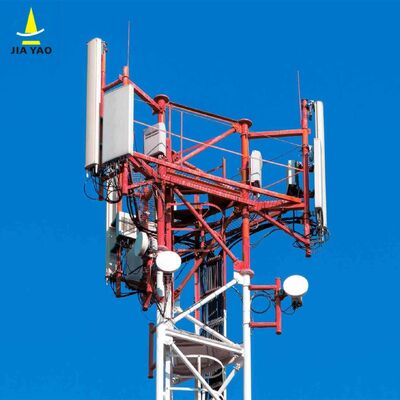

Come montare l'antenna MW sulla torre tubolare in acciaio a 3 gambe?

Il montaggio di una parabola per microonde (MW) su una torre tubolare in acciaio a 3 gambe segue un processo sicuro e standardizzato in linea con la progettazione strutturale della torre e gli standard di settore:

1. Verifica pre-installazione: Confermare la capacità di carico della torre (secondo gli standard TIA-222-G e GB 50017) per garantire che possa supportare l'antenna MW, l'hardware di montaggio e i carichi associati. Ispezionare le staffe dell'antenna preinstallate della torre (accessori integrati) per verificarne l'integrità strutturale.
2. Preparazione della staffa: Utilizzare le staffe per antenna dedicate della torre (o staffe realizzate su misura compatibili con il traliccio tubolare) e fissarle alle gambe principali della torre o alle capriate a traliccio utilizzando bulloni ad alta resistenza di grado 8.8 (ISO 898). Assicurarsi che le staffe siano allineate con il percorso di comunicazione punto a punto previsto e serrate alla coppia specificata.
3. Sollevamento e posizionamento del piatto: utilizzare gru o attrezzature di sollevamento specializzate per sollevare la parabola MW all'altezza desiderata (tipicamente vicino alle sezioni superiori della torre o su una piattaforma di manutenzione). Regola l'azimut e l'elevazione della parabola per allinearla con l'endpoint di ricezione/trasmissione, utilizzando strumenti di allineamento laser per la precisione.
4. Fissaggio sicuro: Fissare la parabola MW alle staffe montate utilizzando l'hardware compatibile, garantendo una connessione salda e senza oscillazioni. Ricontrollare la coppia dei bulloni con strumenti calibrati per conformarsi agli standard di saldatura e fissaggio AWS D1.1.
5. Instradamento dei cavi: Instradare i cavi di segnale e di alimentazione dell'antenna attraverso i sistemi di gestione dei cavi integrati della torre (o lungo percorsi protetti sulla struttura a traliccio) per evitare l'esposizione a danni ambientali. Assicurarsi che i cavi siano adeguatamente isolati e impermeabilizzati nei punti di connessione.
6. Ispezione finale: Effettuare un controllo visivo della parabola, delle staffe e dei collegamenti per confermarne la stabilità. Testare la trasmissione del segnale per verificare l'allineamento e la funzionalità. Rispettare i protocolli di sicurezza (ad esempio, protezione anticaduta per i lavoratori) durante tutta l'installazione.

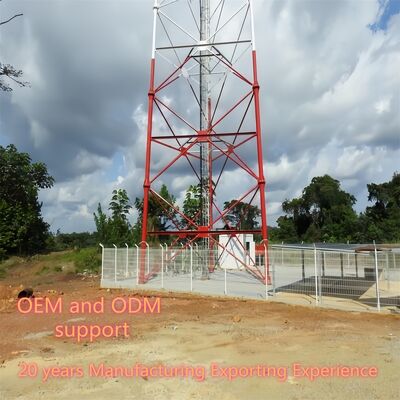

Struttura principale di una torre tubolare in acciaio a 3 gambe?

La struttura principale di una torre tubolare in acciaio a 3 gambe è un sistema autoportante con telaio triangolare progettato per stabilità, capacità di carico ed efficienza aerodinamica, costituito da tre componenti principali:

• Tre gambe tubolari verticali: Gli elementi portanti primari, realizzati con tubi di acciaio senza saldatura o saldati (conformi alle norme Q345B/ASTM A500). Disposte in una configurazione triangolare, queste gambe trasferiscono il peso totale della torre (comprese le attrezzature e i carichi ambientali) alla fondazione.
• Capriate a reticolo tubolare: Tubi cavi in ​​acciaio più piccoli che collegano le tre gambe principali orizzontalmente e diagonalmente. Questo sistema di tralicci incrociati distribuisce i carichi in modo uniforme, migliora la rigidità strutturale e riduce la resistenza al vento, formando il caratteristico motivo a reticolo della torre.

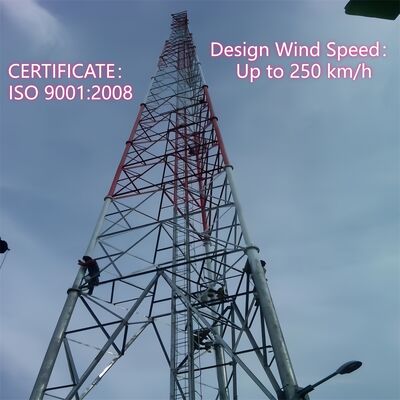

• Collegamenti con telaio e flangia rastremati: La torre si restringe gradualmente dalla base verso la sommità (base più larga, sommità più stretta) per ottimizzare la resistenza ai forti venti (fino a 200 km/h) e ai terremoti. I segmenti della torre sono uniti tramite flange imbullonate ad alta resistenza, garantendo un assemblaggio sicuro e riducendo i rischi di manutenzione.

Questi componenti formano la spina dorsale strutturale, con accessori integrati (ad esempio piattaforme, scale) che aggiungono supporto funzionale senza compromettere l'integrità della struttura principale.

Piattaforma, scala

A. Piattaforma

• Scopo: Serve come spazio di lavoro stabile e rialzato per l'installazione, la manutenzione o l'ispezione di parabole MW, antenne, sensori o altre apparecchiature. Fornisce inoltre un punto di riposo sicuro per i lavoratori durante l'accesso alla torre.
• Caratteristiche del progetto: Realizzato in acciaio zincato (secondo ASTM A123 per la resistenza alla corrosione) e integrato nella struttura a traliccio ad altezze specificate. Dotato di ringhiere di sicurezza per evitare cadute e superfici antiscivolo per la stabilità del lavoratore. Progettato per sostenere il peso di lavoratori, strumenti e attrezzature, in linea con la capacità di carico complessiva della torre. Può includere portelli di accesso per un facile spostamento tra le sezioni della torre.
• Vantaggio chiave: Posizionato strategicamente vicino ai punti di montaggio delle apparecchiature per semplificare le attività di manutenzione, migliorando l'efficienza operativa.

Vescia

• Scopo: un sistema di accesso di sicurezza dedicato che consente ai lavoratori di salire sulla torre per raggiungere piattaforme, attrezzature o sezioni superiori per l'installazione, l'ispezione o le riparazioni.
• Caratteristiche del progetto: Costruito in acciaio zincato per una maggiore durata e resistenza alla corrosione, con pioli uniformemente distanziati (secondo gli standard di sicurezza del settore) per una salita confortevole. Dotata di meccanismi anticaduta (ad esempio, guide per cavi per imbracature di sicurezza) per ridurre al minimo i rischi di caduta, in linea con le specifiche di progettazione della "scala anticaduta" della torre. Fissato verticalmente alle gambe principali o alle capriate a traliccio, garantisce un percorso sicuro e stabile.
• Conformità: Progettato in linea con le norme di sicurezza e gli standard di progettazione delle torri (ad esempio, TIA-222-G, GB 50017), dando priorità alla protezione dei lavoratori durante l'accesso verticale.

Insieme, la piattaforma e la scala migliorano l'usabilità della torre consentendo un accesso sicuro ed efficiente alle apparecchiature ad alta quota, supportando il funzionamento e la manutenzione continua nel rispetto dei requisiti di sicurezza e durata del settore.

Fare clic qui per ulteriori informazioni!!!

Visite dei clienti

Assemblaggio,Test di torre in acciaio zincato

Certificazioni

Fare clic qui per ulteriori informazioni!!!

Tipi di prodotti personalizzati e vantaggi

Torre autoportante 
La torre autoportante è solitamente a 3 o 4 gambe e il suo materiale è un tubo d'acciaio o un angolo di acciaio. Per quanto riguarda il collegamento, la torre tubolare è collegata tramite flangia e la torre angolare in acciaio è collegata tramite dadi e bulloni.
Caratteristiche:
1. Piccolo coefficiente di carico del vento, forte resistenza al vento.
2. Risparmiare risorse terrestri, posizione comoda.
Comodo trasporto e installazione.

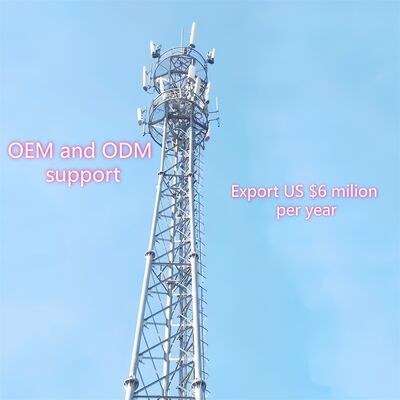

Torretta d'acciaio del tubo
La torre tubolare si riferisce ad una struttura in acciaio autoportante a più piani con una colonna della torre realizzata con tubi di acciaio e una sezione del corpo della torre di forma triangolare. Le sue caratteristiche principali sono che la colonna della torre a tre tubi è realizzata con tubi d'acciaio e la sezione del corpo della torre ha una forma triangolare, che è una struttura in acciaio a molti piani diversa dall'acciaio angolare.

Torre Monopolare 
La torre a tubo singolo, chiamata anche torre unipolare, è un tipo comunemente usato, con un bell'aspetto, che copre una piccola area da 9 a 18 metri quadrati, economicamente vantaggiosa e viene adottata dalla maggior parte delle costruzioni. Il corpo della torre adotta una sezione più ragionevole, collegata tramite un bullone ad alta resistenza. Ha le caratteristiche di una facile installazione e può adattarsi a una varietà di siti complicati.

Torre Guyed 
La torre strallata ha un aspetto nuovo e la sua caratteristica più grande è rafforzata dall'uso di tiranti in acciaio. La torre strallata è un tipo comune di torre di comunicazione economica e pratica. È più leggero ed economico degli altri. È molto adatto ad aree geografiche vaste.

Torre di guardia
La torre di guardia è un edificio multifunzionale utilizzato principalmente per l'osservazione dell'ambiente circostante e che svolge un ruolo importante in molteplici ambiti. Il suo design enfatizza l'armonia e l'unità con l'ambiente naturale e lo stile architettonico è solitamente coordinato con l'ambiente circostante. Le torri di osservazione sono solitamente composte da corpi di torre, piattaforme, torri e scale, con strutture compatte e durevoli.

Torre dell'albero mimetizzata
La torre dell'albero mimetizzata è anche una sorta di albero artificiale della torre dell'albero bionico, sulla base come quella vera, oltre al design meticoloso, quando posizionata tra gli alberi veri nell'area turistica, nel parco e nella piazza, farà parte della natura.
Caratteristiche:
1. Struttura squisita e aspetto splendido.
2. Forte stabilità strutturale e lunga durata.
3. Copertura di piccole aree e grande effetto economico.

I nostri servizi

JIAYAO CO., LTD. è un produttore professionale di torri per telecomunicazioni e approvato da ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e la migliore torre di comunicazione. Molti prodotti sono stati esportati negli Stati Uniti, in Europa e in altri 55 paesi diversi.
Siamo specializzati nella progettazione e produzione di torri angolari in acciaio, torri tubolari in acciaio, torri monopolo, torri in pino, torri strallate e torri di guardia. I nostri dipartimenti comprendono reparti di progettazione, ricerca e sviluppo, ispezione, laboratorio, controllo qualità, zincatura e torri in acciaio. Le nostre materie prime provengono da famose acciaierie in Cina: HBIS Group, Baowu Steel Group, Shougang Group.
​

Se ne hai bisogno, ti accoglieremo 24 ore su 24!
