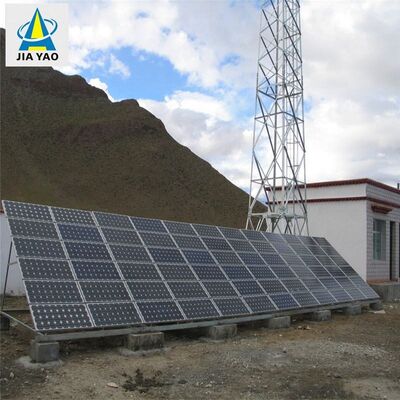

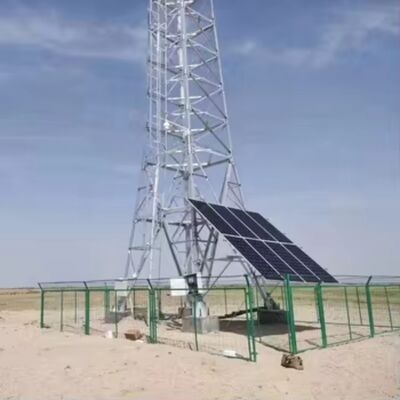

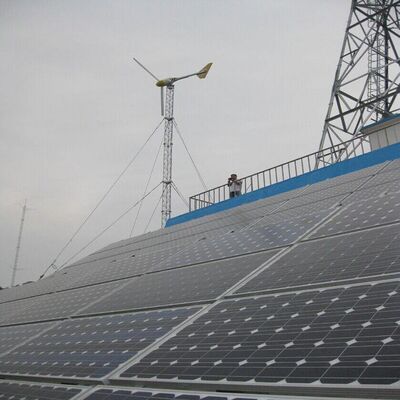

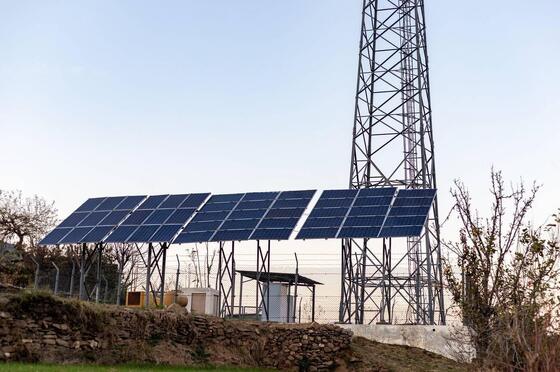

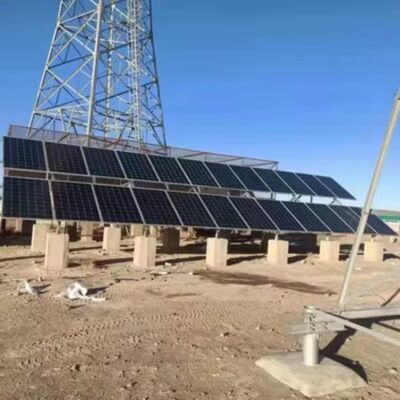

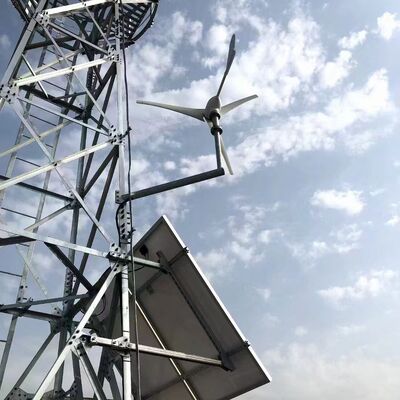

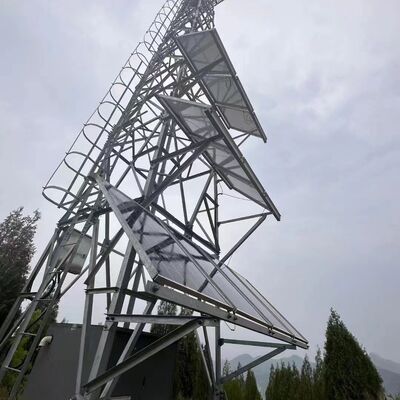

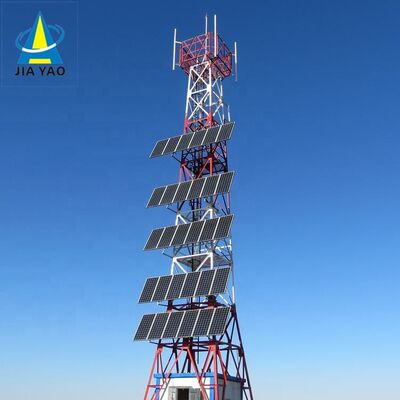

15 22 38M Torre per telecomunicazioni a reticolo solare off-grid angolare a 4 gambe con acciaio zincato e batteria di riserva per comunicazioni di emergenza

JIAYAO CO.,COPERCHIO

Torre tralicciata angolare in acciaio a 4 gambeè una struttura autoportante in acciaio ad alta resistenza progettata per il supporto delle infrastrutture critiche. Caratterizzato dal telaio a quattro gambe a base quadrata e dalle connessioni reticolari incrociate, funge da spina dorsale affidabile per la comunicazione, la trasmissione di potenza e altre applicazioni industriali in tutto il mondo. A differenza delle torri strallate che fanno affidamento su cavi esterni per la stabilità, questo design autoportante si regge in modo indipendente, rendendolo adattabile a diversi ambienti, dalle aree urbane alle regioni remote.

Pietra angolare delle infrastrutture moderne, la torre reticolare angolare in acciaio a 4 gambe combina durata, versatilità e praticità per soddisfare le crescenti esigenze dei settori della comunicazione, dell'energia e della sorveglianza. Il suo design maturo e le prestazioni affidabili lo rendono la scelta preferita per progetti in tutto il mondo.

Descrizione del prodotto

Dettagli dell'imballaggio:La torre delle telecomunicazioni sarà impacchettata con reggette zincate secondo i requisiti del cliente.

Consegnare:Spedito in 20 giorni dopo il pagamento dal porto di Tianjin

Membri della torre:Una torre d'acciaio è divisa in diversi fasci.

Bulloni:Borsa Pacrum.lon o acciaio

Siamo specializzati nella progettazione e produzione di torri in acciaio personalizzate per applicazioni di telecomunicazioni, monitoraggio, osservazione e sicurezza.Di seguito sono riportate le informazioni dettagliate sul prodotto:

Qual è la struttura reticolare della torre angolare in acciaio a 4 gambe?

La struttura reticolare di una torre angolare in acciaio a 4 gambe è una struttura incrociata, simile a un traliccio, che collega le quattro gambe in acciaio angolari verticali della torre. Composto da elementi in acciaio interconnessi (tipicamente acciaio angolare o barre reticolari), forma uno schema simile a una rete che distribuisce i carichi, incluso il peso proprio della torre, il peso dell'attrezzatura, il vento, le forze sismiche e i carichi di ghiaccio, in modo uniforme su tutte e quattro le gambe. Questa struttura è integrata per tutta l'altezza della torre, completando il design affusolato della torre (più larga alla base, più stretta nella parte superiore) per migliorare l'integrità strutturale e la stabilità. La configurazione a reticolo bilancia l'elevata resistenza con prestazioni di leggerezza, riducendo al minimo l'utilizzo del materiale e massimizzando la capacità di carico e la resistenza a condizioni ambientali estreme. Facilita inoltre il flusso d'aria, riducendo la resistenza al vento e migliorando ulteriormente la stabilità complessiva della torre.

Come montare l'antenna MW sulla torre angolare in acciaio a 4 gambe?​

Il montaggio di una parabola per microonde (MW) su una torre angolare in acciaio a 4 gambe segue un processo sistematico e conforme alla sicurezza:

1. Preparazione pre-installazione: Verificare la capacità di carico della torre per garantire che possa sostenere il peso dell'antenna parabolica MW (inclusa l'antenna parabolica, la staffa di montaggio e l'hardware associato). Verificare che il design della torre sia conforme agli standard pertinenti (ad esempio, TIA/EIA-222-G/F) per il montaggio delle apparecchiature.
2. Installazione della staffa: Collegare le staffe dedicate per antenna/microonde (fornite con la torre o realizzate su misura) ai punti di montaggio prestabiliti sul corpo della torre o sulla piattaforma dell'apparecchiatura. Queste staffe sono fissate mediante bulloni ad alta resistenza (conformi alla norma ISO 898 grado 6.8/8.8) per garantire un collegamento stabile alla struttura a traliccio o alle gambe della torre.
3. Sollevamento e posizionamento del piatto: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare la parabola MW all'altezza target (tipicamente sulle sezioni superiori della torre o su una piattaforma dedicata). Assicurarsi che la parabola sia allineata con il percorso di comunicazione punto a punto previsto (regolare l'azimut e l'elevazione come richiesto).
4. Fissare il piatto: Fissare la parabola MW alle staffe preinstallate utilizzando hardware compatibile, serrando i bulloni alla coppia specificata con strumenti calibrati. Assicurarsi che il piatto sia livellato e stabile, senza oscillazioni o movimenti.
5. Instradamento e integrazione dei cavi: Instradare i cavi di segnale della parabola attraverso i passacavi integrati nella torre per proteggerli da danni ambientali. Collegare i cavi all'apparecchiatura appropriata (ad esempio, trasmettitori/ricevitori) alla base della torre o alla piattaforma intermedia, garantendo un adeguato isolamento e impermeabilizzazione.
6. Ispezione finale: Effettuare un controllo visivo per verificare che la parabola sia montata saldamente, che le staffe siano intatte e che i cavi siano organizzati correttamente. Testare la trasmissione del segnale della parabola per verificare l'allineamento e la funzionalità, rispettando i protocolli di sicurezza durante tutto il processo.

Qual è la struttura principale della torre angolare in acciaio a 4 gambe?

La struttura principale di una torre angolare in acciaio a 4 gambe è una struttura autoportante progettata per stabilità e portanza, composta da tre componenti principali:

• Quattro gambe in acciaio ad angolo verticale: Gli elementi portanti primari, realizzati in acciaio strutturale di alta qualità (ad es. Q235B, Q345B, Q420; conforme a ASTM A36/A572) e disposti in una configurazione a base quadrata. Queste gambe trasferiscono il peso totale della torre (comprese le attrezzature e i carichi ambientali) alla fondazione.
• Connessioni reticolari reticolari: Elementi incrociati in acciaio (barre angolari in acciaio o tralicci) che collegano le quattro gambe orizzontalmente e diagonalmente. Questo sistema di tralicci distribuisce i carichi in modo uniforme sulla struttura, migliora la rigidità e resiste alle forze laterali (vento, attività sismica), formando il caratteristico modello a reticolo della torre.
• Design del telaio affusolato: La torre si restringe gradualmente dalla base verso l'alto (più larga nella parte inferiore, più stretta nella parte superiore), ottimizzando l'integrità strutturale concentrando il materiale dove i carichi sono più pesanti (alla base) e riducendo la resistenza al vento alle quote più elevate.

Elementi strutturali supplementari (ad esempio, piattaforme per attrezzature, scale di salita e passerelle per cavi) sono integrati nella struttura principale per supportare la funzionalità pratica, ma le quattro gambe verticali e le connessioni reticolari reticolari formano la spina dorsale strutturale della torre.

Piattaforma, scala di torre angolare in acciaio a 4 gambe

A. Piattaforma

• Scopo: funge da spazio di lavoro elevato e stabile per l'installazione, la manutenzione o l'ispezione di apparecchiature (ad esempio parabole MW, antenne 5G, dispositivi di sorveglianza) e componenti della torre. Fornisce inoltre un punto di riposo sicuro per i lavoratori durante la salita.
• Caratteristiche del progetto: Solitamente realizzato in acciaio zincato (conforme alla norma ASTM A123/ISO 1461 per la resistenza alla corrosione) e integrato nella struttura a traliccio della torre ad altezze specifiche. Le piattaforme possono includere ringhiere di sicurezza, superfici antiscivolo e portelli di accesso per garantire la sicurezza dei lavoratori. Sono progettati per sostenere il peso dei lavoratori, degli strumenti e delle attrezzature, in linea con la capacità portante complessiva della torre.
• Personalizzazione: può essere aggiunto a più altezze in base alle esigenze del progetto (ad esempio, vicino ai punti di montaggio dell'antenna o nella torre centrale per la manutenzione).

Vescia

• Scopo: un sistema di accesso di sicurezza dedicato che consente ai lavoratori di salire sulla torre per raggiungere piattaforme, attrezzature o sezioni superiori per l'installazione, l'ispezione o le riparazioni.
• Caratteristiche del progetto: Costruito in acciaio zincato per una maggiore durata e resistenza alla corrosione, con pioli uniformemente distanziati (secondo gli standard di sicurezza del settore) per una salita confortevole. Le principali caratteristiche di sicurezza includono corrimano, sistemi anticaduta (ad esempio, guide per cavi per imbracature) e talvolta recinzioni a gabbia per prevenire le cadute. La scala è fissata verticalmente alle gambe della torre o al traliccio reticolare, garantendo un percorso sicuro e stabile.
• Conformità: Progettato in linea con le normative di sicurezza e gli standard di settore (ad esempio TIA/EIA-222-G/F), dando priorità alla protezione del lavoratore durante l'accesso verticale.

Insieme, la piattaforma e la scala migliorano l'usabilità della torre consentendo un accesso sicuro ed efficiente ad attrezzature e componenti ad alta quota, supportando il funzionamento e la manutenzione continui.

​

Prova di zincatura di torri angolari in acciaio

La zincatura è un trattamento superficiale fondamentale per le torri a traliccio in acciaio angolari a 4 gambe, poiché fornisce resistenza alla corrosione a lungo termine per resistere a condizioni esterne difficili e prolungare la durata di servizio della torre oltre i 20 anni. Di seguito è riportata una panoramica semplificata dei test di zincatura:

1. Obiettivi principali del test

• Garantire uno spessore del rivestimento sufficiente per una protezione durevole dalla corrosione.
• Verificare l'uniformità del rivestimento di zinco e la forte adesione (prevenire il distacco/sfaldamento).
• Verificare l'assenza di difetti critici (ad es. acciaio nudo, crepe, cavità).
• Rispettare gli standard internazionali (ASTM A123, ISO 1461).

2. Metodi di test chiave (condotti dopo la fabbrica e dopo l'installazione)

• Spessore del rivestimento: Utilizzare spessimetri magnetici (non distruttivi) o micrometri (distruttivi solo campione); minimo 85–120 μm (più spesso per ambienti difficili).
• Adesione: Test di piegatura (180°), test del martello o test del tratteggio incrociato del coltello: non è consentito il distacco del rivestimento.
• Ispezione visiva: Verificare la presenza di acciaio nudo, crepe, accumulo irregolare di zinco o contaminazione; irregolarità minori sono accettabili se non impattanti.
• Resistenza alla corrosione: Test in nebbia salina (ASTM B117/ISO 9227) per 100–500 ore (resistenza alla ruggine rossa); esposizione opzionale sul campo a lungo termine.
• Analisi chimica opzionale: AAS/XRF per confermare una purezza dello zinco ≥98% e rilevare le impurità.

3. Standard di conformità

Rispettare ASTM (A123, B117, A572), ISO (1461, 9227, 898), codici di progettazione delle torri (TIA/EIA-222-G/F) e normative locali.

4. Controlli a campione post-installazione

• Rimisurare lo spessore nei giunti critici.
• Ispezionare eventuali danni (graffi, ammaccature) e, se necessario, ritoccare con vernice ricca di zinco.
• Verificare l'integrità del rivestimento nei fori dei bulloni e nelle aree ad alta usura.

Questo test garantisce l'affidabilità del rivestimento zincato, supportando le prestazioni della torre nelle applicazioni infrastrutturali.

Fare clic qui per ulteriori informazioni!!!!!!

Imballaggio e spedizione

Certificati

​Fare clic qui per ulteriori informazioni!!!!!!

Tipi di prodotti personalizzati e vantaggi

Torre autoportante 
La torre autoportante è solitamente una torre a 3 o 4 gambe e il suo materiale è un tubo d'acciaio o un angolo di acciaio. Per quanto riguarda il collegamento, la torre tubolare è collegata tramite flangia e la torre angolare in acciaio è collegata tramite dadi e bulloni.
Caratteristiche:
1. Piccolo coefficiente di carico del vento, forte resistenza al vento.
2. Risparmiare risorse terrestri, posizione comoda.
Comodo trasporto e installazione.

Torre d'acciaio del tubo
La torre tubolare si riferisce ad una struttura in acciaio autoportante a più piani con una colonna della torre realizzata con tubi di acciaio e una sezione del corpo della torre di forma triangolare. Le sue caratteristiche principali sono che la colonna della torre a tre tubi è realizzata con tubi d'acciaio e la sezione del corpo della torre ha una forma triangolare, che è una struttura in acciaio a molti piani diversa dall'acciaio angolare.

Torre unipolare

La torre unipolare è un tipo comunemente usato, con un bell'aspetto, che copre una piccola area da 9 a 18 metri quadrati, economicamente vantaggiosa ed è adottata dalla maggior parte delle costruzioni. Il corpo della torre adotta una sezione più ragionevole, collegata tramite bulloni ad alta resistenza o sovrapposizione (connessione scorrevole). Ha le caratteristiche di una facile installazione e può adattarsi a una varietà di siti complicati.

Torre Guyed 
La torre strallata ha un aspetto nuovo e la sua caratteristica più grande è rafforzata dall'uso di tiranti in acciaio. La torre strallata è un tipo comune di torre di comunicazione economica e pratica. È più leggero ed economico degli altri. È molto adatto ad aree geografiche vaste.

Torre di guardia
La torre di guardia è un edificio multifunzionale utilizzato principalmente per l'osservazione dell'ambiente circostante e che svolge un ruolo importante in molteplici ambiti. Il suo design enfatizza l'armonia e l'unità con l'ambiente naturale e lo stile architettonico è solitamente coordinato con l'ambiente circostante. Le torri di osservazione sono solitamente composte da corpi di torre, piattaforme, torri e scale, con strutture compatte e durevoli.

Torre dell'albero mimetizzata
La torre dell'albero mimetizzata è anche una sorta di albero artificiale della torre dell'albero bionico, sulla base come quella vera, oltre al design meticoloso, quando posizionata tra gli alberi veri nell'area turistica, nel parco e nella piazza, farà parte della natura.
Caratteristiche:
1. Struttura squisita e aspetto splendido.
2. Forte stabilità strutturale e lunga durata.
3. Copertura di piccole aree e grande effetto economico.

I nostri servizi

JIAYAO CO., LTD. è un produttore professionale di torri per telecomunicazioni e approvato da ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e la migliore torre di comunicazione. Molti prodotti sono stati esportati negli Stati Uniti, in Europa e in altri 55 paesi diversi.
Siamo specializzati nella progettazione e produzione di torri angolari in acciaio, torri tubolari in acciaio, torri monopolo, torri in pino, torri strallate e torri di guardia. I nostri dipartimenti comprendono reparti di progettazione, ricerca e sviluppo, ispezione, laboratorio, controllo qualità, zincatura e torri in acciaio. Le nostre materie prime provengono da famose acciaierie in Cina: HBIS Group, Baowu Steel Group, Shougang Group.
​
