La torre angolare in acciaio a 3 gambeappartiene al campo tecnico della produzione di apparecchiature di comunicazione, in particolare si riferisce ad una torre di comunicazione senza fili triangolare, comprende corpo della torre, parafulmine, il corpo della torre è formato da una sovrapposizione triangolare del corpo della torre, il piede della torre del corpo della torre è fissato al suolo, il parafulmine si estende fuori dalla parte superiore del corpo della torre, il corpo della torre è la sovrapposizione del corpo della torre con uguale pendenza o pendenza variabile una volta, la sezione trasversale del corpo della torre è in acciaio ad angolo, triangolo equilatero della struttura di recinzione della traversa, il corpo della torre è dotato di una pluralità di piattaforme operative in sequenza da dall'alto verso il basso. Il modello di utilità descrive una torre di comunicazione wireless triangolare che presenta i vantaggi di sicurezza, affidabilità e struttura semplice.
Descrizione del prodotto

Cos'è il corpo della torre angolare in acciaio a 3 gambe?

Il corpo di una torre angolare in acciaio a 3 gambe è la struttura portante centrale della torre, caratterizzata da una configurazione triangolare. È costituito da tre gambe (o colonne) verticali in acciaio collegate nella parte superiore, con ulteriori elementi di collegamento angolari in acciaio che collegano le gambe per tutta l'altezza. Solitamente realizzato con sezioni di acciaio zincato, il corpo è progettato per resistere in modo efficiente sia ai carichi verticali (ad esempio il peso delle antenne, delle apparecchiature e della torre stessa) che ai carichi orizzontali (ad esempio vento, neve o forze sismiche). Il suo design angolare e la struttura triangolare garantiscono stabilità eccezionale, anche in condizioni ambientali difficili, mentre l'acciaio zincato garantisce resistenza alla corrosione e durata a lungo termine. Il corpo funge da struttura di supporto primaria per il montaggio di apparecchiature di comunicazione, trasmissione di potenza o sorveglianza.

Che cos'è il piede della torre angolare in acciaio a 3 gambe?

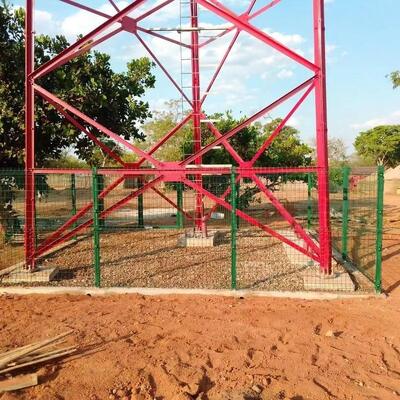

Il "piede" di una torre angolare in acciaio a 3 gambe si riferisce alla porzione di base di ciascuna gamba verticale, che si interfaccia con le fondamenta della torre. È un componente critico responsabile del trasferimento dell'intero peso della torre e dei suoi carichi (attrezzature, vento, ecc.) alla fondazione sottostante, garantendo un sicuro ancoraggio della struttura al terreno. I piedi sono generalmente progettati con piastre di connessione, bulloni o punti di ancoraggio che si fissano saldamente al cemento o alle fondamenta rinforzate. Realizzati in acciaio zincato ad alta resistenza (in linea con il corpo della torre), i piedi sono progettati per resistere alle forze di taglio, tensione e compressione, impedendo alla torre di spostarsi o ribaltarsi. Il loro design è adattato alle condizioni geologiche del sito, garantendo la compatibilità con la fondazione per la massima stabilità.

Che cosa sono la scala e il portacavi della torre angolare in acciaio a 3 gambe?

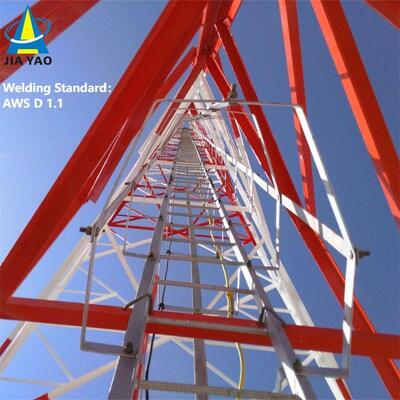

• Scala: Un componente di accesso di sicurezza installato lungo il corpo della torre, che fornisce un percorso sicuro ai lavoratori per salire sulla parte superiore (o sulle piattaforme intermedie) per l'installazione, la manutenzione o l'ispezione. Le scale sono generalmente realizzate in acciaio zincato per resistenza alla corrosione e robustezza, con pioli distanziati a intervalli standard per una salita confortevole. Possono includere caratteristiche di sicurezza come corrimano, sistemi anticaduta o recinzioni in gabbia per proteggere i lavoratori dalle cadute.
• Vassoio per cavi: un canale strutturale o un vassoio montato sul corpo della torre, progettato per organizzare, supportare e proteggere i cavi (ad esempio, cavi di comunicazione, cavi di alimentazione o cavi di segnale) che corrono tra la base della torre e l'apparecchiatura nella parte superiore. Le passerelle portacavi mantengono i cavi ordinati, prevengono grovigli o danni dovuti a fattori ambientali (vento, pioggia, radiazioni UV) e facilitano l'accesso per la manutenzione. Come altri componenti della torre, sono spesso realizzati in acciaio zincato per garantire durata e compatibilità con il design resistente alla corrosione della torre. Insieme, la scala e il portacavi migliorano la funzionalità della torre consentendo un accesso sicuro e un'efficiente gestione dei cavi.

Come installare la torre angolare in acciaio a 3 gambe?

L'installazione di una torre angolare in acciaio a 3 gambe segue un processo sistematico e incentrato sulla sicurezza:

1. Rilievo del sito e preparazione della fondazione: Innanzitutto, condurre un'indagine dettagliata del sito per determinare la posizione ottimale, valutare le condizioni geologiche e identificare potenziali vincoli ambientali o strutturali (ad esempio, velocità del vento, attività sismica). Quindi, costruisci una fondazione robusta (tipicamente cemento o cemento armato) adatta ai requisiti di peso e carico della torre. La fondazione deve essere livellata e saldamente ancorata al terreno per sostenere i piedi della torre.
2. Assemblaggio dei componenti della torre: Trasportare in cantiere i componenti prefabbricati (gambe in acciaio, elementi di collegamento, scala, passerella portacavi). Assemblare il corpo della torre triangolare sul posto: allineare le tre gambe, collegare gli elementi di collegamento angolari per formare la struttura della torre e installare componenti ausiliari come la scala e il portacavi durante l'assemblaggio.
3. Costruzione della torre: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare la torre assemblata (o sezioni di essa, per torri più alte) in posizione verticale. Allinea attentamente i piedi della torre con i punti di ancoraggio della fondazione e fissali utilizzando bulloni o ancoraggi per bloccare la torre in posizione.

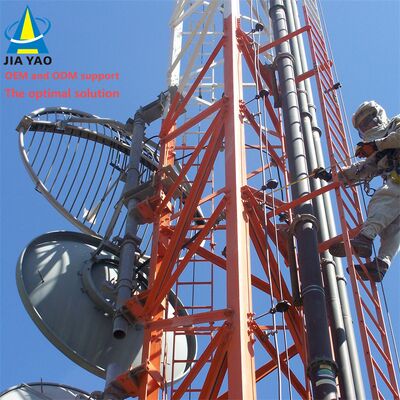

4. Installazione dell'attrezzatura: Montare l'attrezzatura prevista (ad esempio, antenne, parabole a microonde, linee di trasmissione di potenza) sulla piattaforma superiore della torre o sui punti di montaggio designati. Instradare i cavi attraverso il portacavi preinstallato, collegando l'apparecchiatura alla base.
5. Controllo di qualità e controlli di sicurezza: Condurre rigorosi controlli di qualità per verificare l'integrità strutturale della torre (ad esempio, serraggio dei bulloni, allineamento dei componenti, resistenza alla corrosione). Implementare protocolli di sicurezza durante tutta l'installazione (ad esempio, protezione anticaduta per i lavoratori, test di carico delle apparecchiature) per garantire la conformità agli standard del settore. I controlli finali confermano che la torre è stabile, le apparecchiature sono installate correttamente e tutti i sistemi funzionano come previsto.

Prova di zincatura di torri angolari in acciaio.

La zincatura è un processo critico per le torri angolari in acciaio (come le torri angolari in acciaio a 3 gambe), poiché fornisce resistenza alla corrosione e prolunga la durata della struttura in ambienti esterni difficili (ad esempio, esposizione a vento, pioggia, umidità e inquinanti industriali). Per garantire che il rivestimento zincato soddisfi gli standard di qualità e funzioni come previsto, vengono condotte una serie di rigorose procedure di test. Di seguito è riportata una panoramica dettagliata delle prove di zincatura per torri angolari in acciaio:

1. Obiettivi principali delle prove di zincatura

Gli obiettivi principali del test sono verificare:

Spessore del rivestimento adeguato (per garantire una protezione dalla corrosione a lungo termine).

Uniformità e adesione del rivestimento di zinco (per evitare sfaldamenti o sfaldamenti).

Assenza di difetti (ad es. crepe, cavità, punti scoperti o accumulo eccessivo di zinco).

Resistenza alla corrosione (per confermare che il rivestimento può resistere al degrado ambientale).

2. Metodi di prova chiave per torri angolari in acciaio zincato

I test vengono generalmente eseguiti in due fasi: dopo la zincatura in fabbrica (sui singoli componenti come gambe, elementi di collegamento o pioli della scala) e post-installazione (controlli a campione sulla torre assemblata). I metodi più comuni includono:

A. Misurazione dello spessore del rivestimento

Lo spessore del rivestimento di zinco influisce direttamente sulla resistenza alla corrosione: uno strato troppo sottile si rompe prematuramente, mentre uno spessore eccessivo può causare fragilità o scarsa adattabilità dei componenti.

Standard di prova: conforme agli standard internazionali come ASTM A123 (per la zincatura a caldo di acciaio strutturale) o ISO 1461 (per rivestimenti zincati a caldo su articoli in ferro e acciaio).

Strumenti di test:

Spessimetro magnetico: il metodo non distruttivo più utilizzato. Misura la distanza tra una sonda magnetica e il substrato di acciaio, calcolando lo spessore del rivestimento. Le misurazioni vengono effettuate in più punti (ad esempio, 3-5 punti per metro quadrato) su ciascun componente, concentrandosi sulle aree ad alto stress (ad esempio, articolazioni delle gambe, fori dei bulloni) e regioni difficili da rivestire.

Micrometro (distruttivo): per la verifica, è possibile tagliare una piccola sezione del componente e misurare direttamente lo spessore del rivestimento con un micrometro (utilizzato solo per prove su campioni, non su parti finite).

Criteri di accettazione: lo spessore minimo tipico varia da 85 a 120 μm (micrometri) per i componenti strutturali in acciaio, a seconda dello spessore dell'acciaio e dell'applicazione (ad esempio, le torri nelle aree costiere o industriali possono richiedere rivestimenti più spessi).

B. Test di adesione (forza di legame)

Un forte legame tra il rivestimento di zinco e il substrato di acciaio previene il distacco durante il trasporto, l'installazione o l'esposizione a stress meccanici (ad esempio, vibrazioni indotte dal vento).

Test di piegatura: un campione di acciaio zincato (ad esempio, una sezione di acciaio angolare) viene piegato di 180° attorno a un mandrino (il diametro corrisponde allo spessore dell'acciaio). Dopo la piegatura, il rivestimento viene ispezionato per individuare eventuali crepe, sfaldamento o separazione dall'acciaio. Nessun distacco visibile è accettabile.

Test del martello: un martello appesantito (in genere 0,5–1 kg) viene colpito con forza contro il rivestimento in più punti. Il rivestimento non deve scheggiarsi, staccarsi o sollevarsi: sono consentite solo piccole rientranze (senza esporre il substrato di acciaio).

Test del coltello: viene utilizzato un coltello affilato e non seghettato per eseguire un taglio a tratteggio incrociato (motivo a griglia) nel rivestimento. Il nastro adesivo viene applicato sul taglio e rimosso rapidamente; è consentita una rimozione minima del rivestimento (se presente).

C. Ispezione visiva e dei difetti superficiali

L'ispezione visiva identifica difetti evidenti che compromettono l'integrità del rivestimento.

Procedura: ispezionare ciascun componente zincato (e la torre assemblata) ad occhio nudo o con una lente d'ingrandimento (ingrandimento 10x) per:

Punti nudi (acciaio esposto), cavità o fori di spillo.

Crepe, bolle o accumulo irregolare di zinco (ad esempio, "cola" o "gocciola" a causa di una zincatura inadeguata).

Contaminazione (ad esempio, strati di olio, sporco o ossido sotto il rivestimento).

Criteri di accettazione: non deve essere visibile l'acciaio nudo; piccole irregolarità superficiali (ad esempio piccoli noduli di zinco) sono accettabili se non influiscono sull'adattamento del componente o sulle prestazioni strutturali.

D. Test di resistenza alla corrosione

Ciò verifica la capacità del rivestimento di resistere alla ruggine e al degrado nel tempo.

Test in nebbia salina (nebbia): un comune test di corrosione accelerata (secondo ASTM B117 o ISO 9227). I campioni zincati vengono posti in una camera dove viene spruzzata una nebbia continua di cloruro di sodio al 5% (acqua salata) a temperatura controllata (35°C). I campioni vengono ispezionati periodicamente (ad esempio, dopo 24, 48, 100 o 500 ore) per individuare segni di ruggine rossa (corrosione dell'acciaio) o ruggine bianca (ossidazione dello zinco).

Accettazione: per le torri strutturali, il rivestimento deve resistere alla ruggine rossa per un minimo di 100–500 ore (a seconda dell'ambiente di applicazione). La ruggine bianca (uno strato temporaneo di ossido di zinco) è normale e non indica un guasto, ma non dovrebbe diffondersi eccessivamente.

Test di esposizione sul campo: i test a lungo termine prevedono l'installazione di componenti campione nell'ambiente previsto per la torre (ad esempio aree costiere, desertiche o industriali) e il monitoraggio della corrosione per mesi o anni. Ciò convalida le prestazioni del mondo reale.

E. Analisi della composizione chimica (facoltativa)

Per garantire che il rivestimento di zinco soddisfi gli standard di purezza, è possibile eseguire analisi chimiche sul bagno di zincatura o sui campioni di rivestimento.

Metodo di prova: spettroscopia di assorbimento atomico (AAS) o fluorescenza a raggi X (XRF) per misurare il contenuto di zinco (tipicamente ≥98% di zinco puro per la zincatura a caldo) e rilevare impurità (ad es. piombo, ferro) che potrebbero ridurre la qualità del rivestimento.

3. Standard di test e conformità

I test di zincatura per torri angolari in acciaio devono aderire agli standard specifici del settore per garantire coerenza e affidabilità:

Standard ASTM: ASTM A123 (zincatura a caldo), ASTM B117 (prova in nebbia salina), ASTM A817 (acciaio zincato per torri di trasmissione).

Norme ISO: ISO 1461 (rivestimenti zincati), ISO 9227 (prova in nebbia salina).

Standard locali/specifici del settore: per le torri di telecomunicazione o di trasmissione di energia, requisiti aggiuntivi possono essere stabiliti da organismi di regolamentazione (ad esempio, IEEE per le infrastrutture elettriche, ITU per le torri di telecomunicazione) o specifiche di progetto.

4. Test post-installazione

Dopo che la torre è stata assemblata e installata, vengono condotti controlli a campione per verificare che il rivestimento zincato non sia stato danneggiato durante il trasporto, il sollevamento o l'assemblaggio:

Rimisurare lo spessore del rivestimento in corrispondenza dei giunti critici (ad esempio, collegamenti gamba-fondazione, attacchi scala).

Ispezionare eventuali graffi, ammaccature o abrasioni che potrebbero aver esposto il substrato in acciaio (ritoccare con vernice ricca di zinco se il danno è lieve).

Verificare che i fori dei bulloni e i punti di connessione (aree ad alta usura) mantengano uno spessore di rivestimento adeguato.

Riepilogo

Il test di zincatura per torri angolari in acciaio è un processo completo incentrato su spessore, adesione, qualità della superficie e resistenza alla corrosione. Aderendo a standard rigorosi ed eseguendo test sia in fabbrica che in loco, viene garantita l'integrità del rivestimento di zinco, consentendo alla torre di resistere a condizioni ambientali difficili e garantire affidabilità a lungo termine nelle telecomunicazioni, nella trasmissione di energia e in altre applicazioni infrastrutturali.

Fare clic qui per ulteriori informazioni!!!!!!

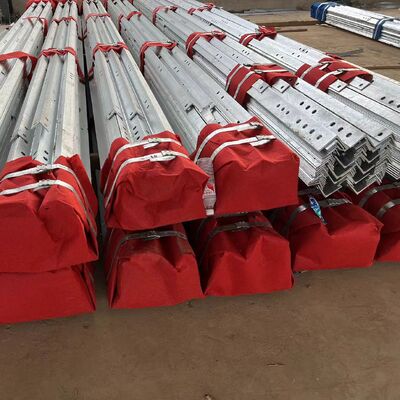

Imballaggio e spedizione

​

Clienti della cooperazione

​​

Certificazioni

​

Fare clic qui per ulteriori informazioni!!!!!!

Tipi di prodotti personalizzati e vantaggi

Torre autoportante 
La torre autoportante è solitamente una torre a 3 o 4 gambe e il suo materiale è un tubo d'acciaio o un angolo di acciaio. Per quanto riguarda il collegamento, la torre tubolare è collegata tramite flangia e la torre angolare in acciaio è collegata tramite dadi e bulloni.
Caratteristiche:
1. Piccolo coefficiente di carico del vento, forte resistenza al vento.
2. Risparmiare risorse terrestri, posizione comoda.
Comodo trasporto e installazione.

Torre d'acciaio del tubo
La torre tubolare si riferisce ad una struttura in acciaio autoportante a più piani con una colonna della torre realizzata con tubi di acciaio e una sezione del corpo della torre di forma triangolare. Le sue caratteristiche principali sono che la colonna della torre a tre tubi è realizzata con tubi d'acciaio e la sezione del corpo della torre ha una forma triangolare, che è una struttura in acciaio a molti piani diversa dall'acciaio angolare.

Torre unipolare

La torre unipolare è un tipo comunemente usato, con un bell'aspetto, che copre una piccola area da 9 a 18 metri quadrati, economicamente vantaggiosa ed è adottata dalla maggior parte delle costruzioni. Il corpo della torre adotta una sezione più ragionevole, collegata tramite bulloni ad alta resistenza o sovrapposizione (connessione scorrevole). Ha le caratteristiche di una facile installazione e può adattarsi a una varietà di siti complicati.

Torre Guyed 
La torre strallata ha un aspetto nuovo e la sua caratteristica più grande è rafforzata dall'uso di tiranti in acciaio. La torre strallata è un tipo comune di torre di comunicazione economica e pratica. È più leggero ed economico degli altri. È molto adatto ad aree geografiche vaste.

Torre di guardia
La torre di guardia è un edificio multifunzionale utilizzato principalmente per l'osservazione dell'ambiente circostante e che svolge un ruolo importante in molteplici ambiti. Il suo design enfatizza l'armonia e l'unità con l'ambiente naturale e lo stile architettonico è solitamente coordinato con l'ambiente circostante. Le torri di osservazione sono solitamente composte da corpi di torre, piattaforme, torri e scale, con strutture compatte e durevoli.

Torre dell'albero mimetizzata
La torre dell'albero mimetizzata è anche una sorta di albero artificiale della torre dell'albero bionico, sulla base come quella vera, oltre al design meticoloso, quando posizionata tra gli alberi veri nell'area turistica, nel parco e nella piazza, farà parte della natura.
Caratteristiche:
1. Struttura squisita e aspetto splendido.
2. Forte stabilità strutturale e lunga durata.
3. Copertura di piccole aree e grande effetto economico.
