Piattaforma personalizzata per torre di telecomunicazioni monopolo zincata a caldo per progetto di espansione antenne
JIAYAO CO.,LTD
Descrizione del prodotto
1. Dettagli chiave:
Luogo di origine: Hebei, Cina (continentale); Nome del marchio: Jaoyao o OEM; Numero di modello: Torre di telecomunicazioni
Trattamento superficiale: zincato a caldo o verniciato.
2. Imballaggio e consegna:
Dettagli dell'imballaggio: la torre di telecomunicazioni sarà legata con fascette zincate secondo le esigenze del cliente.
Consegna: spedito entro 20 giorni dal pagamento dal porto di Tianjin
Componenti della torre: una torre d'acciaio è separata in diversi fasci.
Bulloni: il materiale di imballaggio è un robusto sacco di nylon o un fusto d'acciaio.
3. Dati tecnici
| Progettazione |
| 1. Codice di progettazione |
ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1 |
| Acciaio strutturale |
| 2. Grado |
Acciaio dolce |
Acciaio ad alta resistenza |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Velocità del vento di progetto |
Fino a 250 km/h |
| 4. Deflessione ammissibile |
0,5 ~1,0 gradi a velocità operativa |
| 5. Resistenza alla trazione (Mpa) |
360~510 |
470~630 |
| 6. Resistenza allo snervamento (t≤16mm) (Mpa) |
355 |
235 |
| 7. Allungamento (%) |
20 |
24 |
| 8. Resistenza all'urto KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bulloni e dadi |
| 9. Grado |
Grado 4.8, 6.8, 8.8 |
| 10. Norme per le proprietà meccaniche |
| 10.1 Bulloni |
ISO 898-1 |
| 10.2 Dadi |
ISO 898-2 |
| 10.3 Rondelle |
ISO 6507-1 |
| 11. Norme per le dimensioni |
| 11.1 Bulloni |
DIN7990, DIN931, DIN933 |
| 11.2 Dadi |
ISO4032, ISO4034 |
| 11.3 Rondelle |
DIN7989, DIN127B, ISO7091 |
| Saldatura |
| 12. Metodo |
Saldatura ad arco schermato con CO2 e saldatura ad arco sommerso (SAW) |
| 13. Norma |
AWS D1.1 |
| Marcatura |
| 14. Metodo di marcatura dei componenti |
Stampaggio a pressa idraulica |
| Zincatura |
| 15. Norma di zincatura delle sezioni in acciaio |
ISO 1461 o ASTM A123 |
| 16. Norma di zincatura di bulloni e dadi |
ISO 1461 o ASTM A153 |
| Test |
| 17. Test di fabbrica |
Test di trazione, analisi degli elementi, test di Sharpy (test di impatto), piegatura a freddo,
Test di Preece, test con martello |
| Capacità |
| 18. Capacità massima di produzione |
50.000 TON all'anno |
⇔Qual è il corpo principale della torre monopolo?

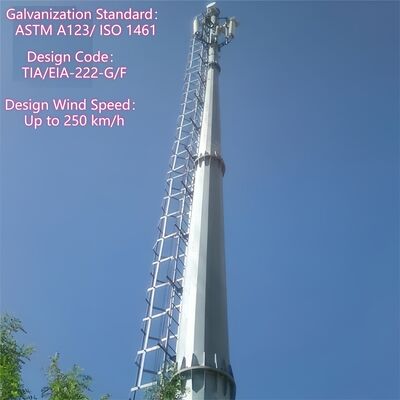

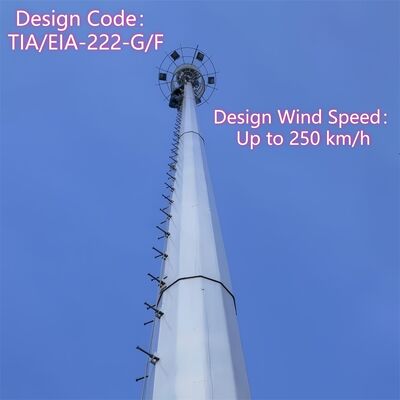

Il corpo principale di una torre monopolo è un singolo albero solido/semi-solido autoportante che costituisce la struttura portante centrale della torre, su misura per l'uso urbano. È tipicamente fabbricato da lamiere d'acciaio laminate ad alta resistenza (Q345B/ASTM A500 Grado B) e presenta una forma cilindrica o poligonale saldata (diametri 0,5-2 m, scalati in base all'altezza della torre) con un design rastremato (leggermente più stretto in alto) per ottimizzare la resistenza al carico del vento (fino a 180 km/h). La sua altezza varia da 10 m a 60 m (personalizzabile per microstazioni 5G o hub di comunicazione urbani), e serve come telaio fondamentale per l'integrazione di tutti i componenti ausiliari della torre monopolo.
⇔Cos'è la flangia inferiore, la scala e la piattaforma di una torre monopolo?
1. Flangia inferiore: è un componente in acciaio per impieghi gravosi saldato alla base dell'albero principale del monopolo, che funge da collegamento critico tra il corpo della torre e la fondazione in cemento. Realizzata in acciaio ad alta resistenza (corrispondente al corpo principale) e trattata con processi anticorrosione, si allinea ai tirafondi della fondazione per fissare verticalmente la torre e trasferire tutti i carichi strutturali e delle apparecchiature a terra, garantendo la stabilità complessiva della torre.
2. Scala: è una scala di arrampicata interna integrata nell'albero principale del monopolo, costruita in acciaio zincato resistente alla corrosione e dotata di un sistema professionale anticaduta. Esclusivamente per personale di manutenzione certificato, fornisce un percorso di accesso verticale sicuro per l'ispezione della torre, l'installazione e la riparazione delle apparecchiature, e la sua integrità è un punto focale della manutenzione regolare della torre.

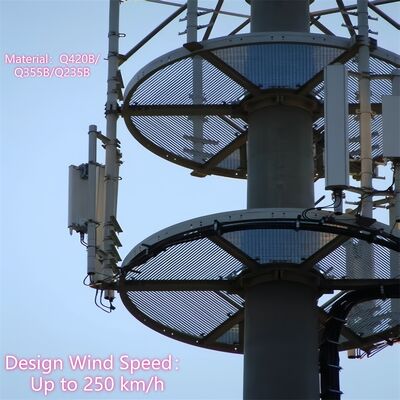

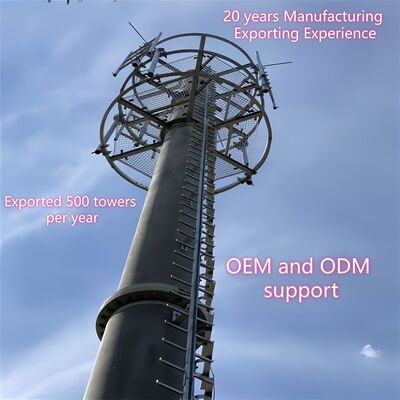

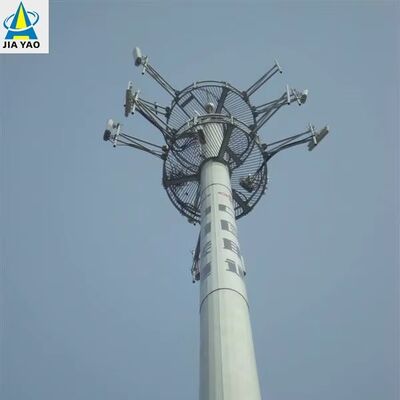

3. Piattaforma: la torre monopolo è dotata di piattaforme in acciaio compatte e integrate (personalizzate in base alle esigenze del progetto) montate sull'albero principale ad altezze designate. Realizzate in acciaio zincato per una maggiore durata, queste piattaforme fungono da aree di lavoro stabili per l'installazione, la manutenzione e l'ispezione di apparecchiature di telecomunicazione (ad esempio, antenne 5G, dispositivi a microonde) e apparecchiature di sorveglianza. Progettate per adattarsi all'ingombro ultra-compatto del monopolo, massimizzano la comodità operativa senza compromettere il design urbano elegante e discreto della torre.
⇔Qual è il corpo principale della torre monopolo dopo la zincatura a caldo?

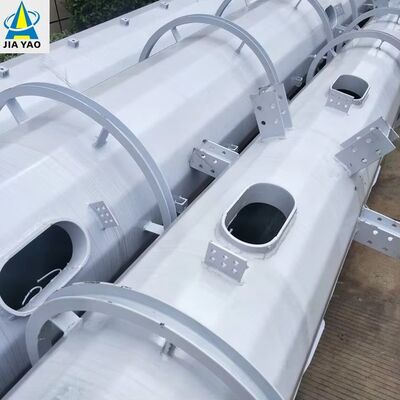

Dopo la zincatura a caldo, il corpo principale della torre monopolo rimane il singolo albero in acciaio cilindrico/poligonale centrale (fabbricato da lamiere d'acciaio laminate ad alta resistenza Q345B/ASTM A500 Grado B) con un design rastremato, e la sua forma strutturale, le dimensioni e le prestazioni di carico sono completamente preservate. La modifica principale è che la sua intera superficie in acciaio è ricoperta da un rivestimento di zinco uniforme e denso in conformità con lo standard ASTM A123. Questo strato zincato forma una barriera anticorrosione che protegge efficacemente il substrato in acciaio da inquinanti urbani, umidità ed erosione ambientale esterna, estendendo la vita utile del corpo principale a oltre 25 anni. Il corpo principale zincato mantiene anche la rigidità strutturale dell'albero in acciaio originale, e tutte le giunzioni saldate (conformi ad AWS D1.1) sono ugualmente zincate per garantire prestazioni anticorrosione costanti e l'integrità strutturale complessiva del corpo della torre.
