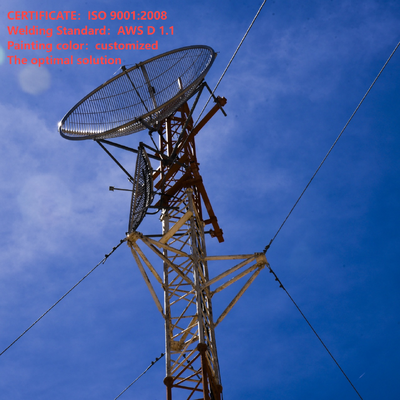

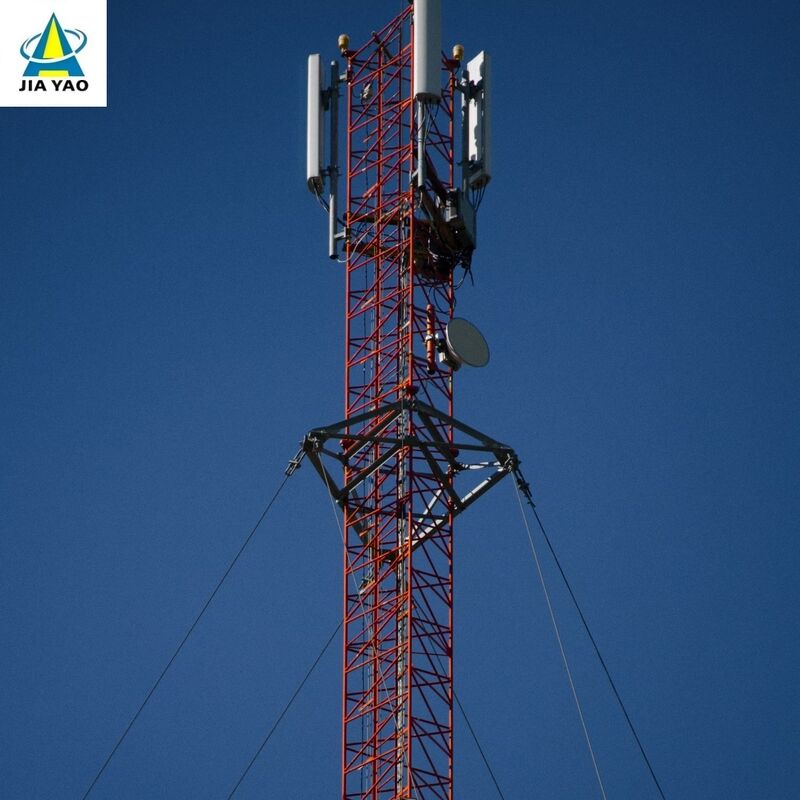

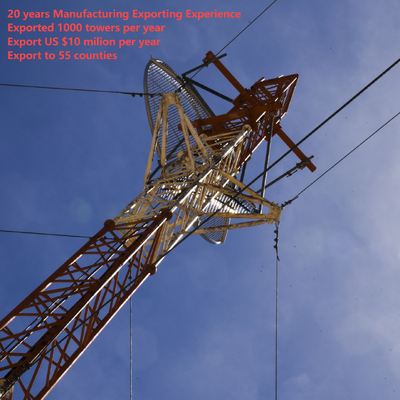

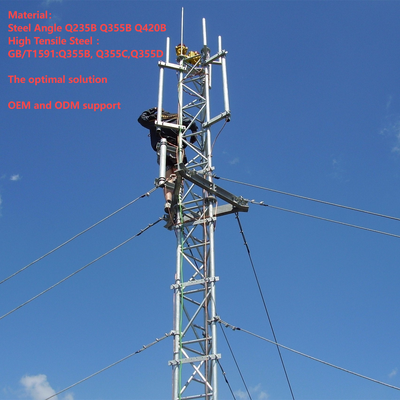

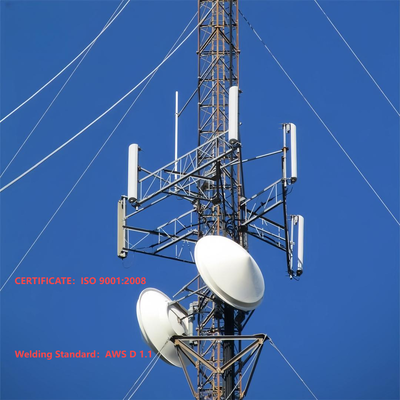

48 Torre a filo tirante economica da 52 M per progetti di trasmissione di segnali broadcast

48 Torre di filo tirante economica da 52 M per progetti di trasmissione di segnali broadcast

Caratteristiche strutturali e di progettazione principali

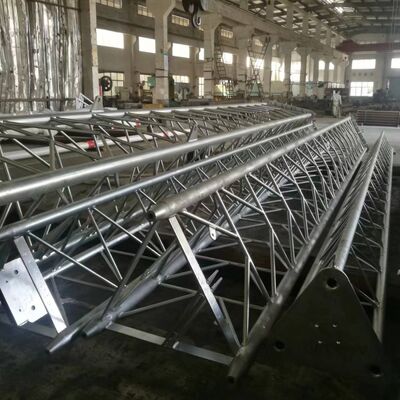

• Corpo snello della torre: Realizzata come struttura tubolare o tralicciata in acciaio (più stretta delle torri autoportanti), con forma rastremata per ottimizzare la distribuzione del carico.

• Sistema di tiranti: diversi set di cavi in ​​acciaio sono fissati al palo a intervalli di 20–30 m, ancorati al terreno ad angoli di 45–60° per resistere alle forze del vento/sismiche.

• Intervallo di altezza: Si estende da 30 m a oltre 200 m (più alto della maggior parte delle torri autoportanti), personalizzabile per esigenze specifiche.

• Accessori: Include scale di salita, supporti per antenne, passerelle per cavi e spie aeronautiche (per altezze >60 m).

Materiali e standard chiave

• Corpo della torre: Acciaio strutturale zincato (ASTM A36/S235JR) per resistenza alla corrosione e robustezza.

• Guy Fili: Cavi in ​​acciaio ad alta resistenza (ASTM A475) con rivestimenti in zinco/polimero per una maggiore durata.

• Ancore: Ancoraggi in cemento/acciaio per carichi pesanti per fissare i cavi, progettati per carichi di tensione.

• Conformità: Conforme alla norma IEC 62305 (protezione contro i fulmini) e ai codici locali di sicurezza edilizia.

Scenari applicativi primari

• Radiodiffusione/Telecomunicazioni: Supporta antenne TV/radio e trasmettitori a microonde a lunga distanza (massimizza la copertura del segnale tramite l'altezza).

• Monitoraggio meteorologico: Ospita sensori meteorologici/radar ad altitudini elevate per dati atmosferici accurati.

• Navigazione aerea: Monta i fari aeronautici in aree remote (montagne, coste).

• Ricerca scientifica: Utilizza strumenti atmosferici (monitor dell'ozono) sopra le interferenze del suolo.

1.Specifiche

Qual è il corpo della torre della torre con cavi strallati?

Il corpo della torre di una torre con tiranti (torre con traliccio) è la struttura portante centrale e snella che supporta antenne, sensori o altre apparecchiature, facendo affidamento su tiranti esterni per la stabilità laterale (piuttosto che sulla rigidità autoportante). Tipicamente costruito come astruttura in acciaio tubolare o reticolare, è più stretta delle torri autoportanti e presenta un design rastremato (più largo alla base, più stretto nella parte superiore) per ottimizzare la distribuzione del carico e la resistenza al vento. Il corpo della torre è realizzato in acciaio strutturale zincato (conforme agli standard ASTM A36/S235JR) per garantire resistenza alla corrosione e durata a lungo termine in ambienti esterni. Serve come base di montaggio per accessori chiave come scale di salita, supporti per antenne e passerelle per cavi, e il suo design modulare consente la personalizzazione di altezze che vanno da 30 m a oltre 200 m, su misura per applicazioni come radiodiffusione, telecomunicazioni o monitoraggio meteorologico.

Come montare l'antenna sulla torre con cavo strallato?

Il montaggio di un'antenna su una torre con cavi strallati segue un processo strutturato e conforme alla sicurezza in linea con la progettazione della torre e gli standard di settore:

1. Preparazione pre-installazione: verificare la capacità di carico della torre per garantire che possa sostenere il peso dell'antenna (inclusi hardware e cavi associati). Ispezionare il corpo della torre per verificare la presenza di corrosione, danni strutturali o collegamenti allentati e verificare la conformità ai codici di sicurezza locali (ad esempio, IEC 62305 per la protezione dai fulmini).
2. Installazione del supporto dell'antenna: Collegare i supporti per antenna dedicati (accessori integrati della torre) ai punti prestabiliti sul corpo della torre. Questi supporti sono generalmente fissati utilizzando bulloni ad alta resistenza compatibili con la struttura in acciaio zincato della torre, garantendo un collegamento stabile che resiste alle forze del vento e alle vibrazioni.
3. Sollevamento e posizionamento dell'antenna: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare l'antenna all'altezza target (scelta strategicamente per una copertura ottimale del segnale). Allineare l'antenna con la direzione di trasmissione/ricezione prevista, utilizzando strumenti laser o misuratori di allineamento per precisione.
4. Fissare l'antenna: Fissare l'antenna ai supporti preinstallati utilizzando hardware compatibile, serrando i bulloni alla coppia specificata per evitare movimenti. Assicurarsi che l'antenna sia livellata e stabile, senza oscillazioni che potrebbero influire sulle prestazioni o sull'integrità strutturale.
5. Instradamento e integrazione dei cavi: Instradare i cavi di segnale o gli alimentatori attraverso le canaline portacavi integrate nella torre per proteggerli da danni ambientali. Collegare i cavi all'antenna e farli scendere fino alle apparecchiature a terra, garantendo un adeguato isolamento e impermeabilizzazione nei punti di connessione.
6. Ispezione finale: effettuare un controllo visivo dell'antenna, dei supporti e dei cavi per confermare un'installazione sicura. Testare la trasmissione/ricezione del segnale dell'antenna per verificarne la funzionalità e garantire che tutti i protocolli di sicurezza (ad esempio, protezione anticaduta per i lavoratori) siano seguiti durante tutto il processo.

Cos'è il dispositivo anti-arrampicata sulla torre con cavi strallati?

Il dispositivo anti-arrampicamento per una torre con tiranti è un componente di sicurezza specializzato installato sul corpo della torre per impedire l'accesso non autorizzato e ridurre i rischi di caduta. I design comuni includono:

• Colletti/gonne anti-scavalcamento: barriere circolari o coniche in acciaio montate vicino alla base della torre (tipicamente a 2-3 m dal suolo) per bloccare i tentativi di arrampicata impedendo appigli o appigli.
• Deterrenti appuntiti o frastagliati: Attacchi in acciaio appuntiti e non letali sulle sezioni inferiori della torre o sulle scale per scoraggiare l'arrampicata non autorizzata.
• Accesso bloccato: Se la torre è dotata di un pannello di accesso a livello del suolo o di un punto di ingresso tramite scala, un cancello chiuso limita l'accesso solo al personale certificato.

Questi dispositivi sono costruiti con materiali resistenti alla corrosione (ad esempio, acciaio zincato, corrispondente al corpo della torre) per resistere alle condizioni esterne. Il loro scopo principale è quello di migliorare la sicurezza prevenendo l'arrampicata accidentale o intenzionale da parte di individui non addestrati, allineandosi ai codici locali di sicurezza edilizia e alla mitigazione della responsabilità per gli operatori delle torri.

Come collegare il cavo strallato e la torre del cavo strallato?

Il collegamento dei tiranti a una torre con tiranti comporta un processo sicuro e portante per garantire che i cavi possano stabilizzare efficacemente la torre contro le forze del vento e sismiche:

1. Preparazione: Tiranti selezionati realizzati con cavi in ​​acciaio ad alta resistenza (conformi a ASTM A475) con rivestimenti in zinco o polimero per una maggiore durata. Assicurarsi che il corpo della torre disponga di punti di attacco prefabbricati (ad esempio, alette, staffe o traverse) a intervalli di 20–30 m, come specificato nel progetto della torre.
2. Installazione dell'hardware dell'allegato: montare staffe o forcelle per tiranti per carichi pesanti sui punti di attacco prestabiliti della torre utilizzando bulloni ad alta resistenza (compatibili con la struttura in acciaio zincato della torre). Queste staffe sono progettate per distribuire uniformemente la tensione sul corpo della torre.
3. Terminazione del filo: Utilizzare raccordi di terminazione professionali (ad es. manicotti a pressare, fascette per cavi o ditali) per fissare l'estremità di ciascun tirante. I manicotti a pressare sono crimpati sul filo per una connessione permanente e ad alta resistenza, mentre i morsetti per cavi forniscono un tensionamento regolabile.
4. Connessione e tensionamento: Collegare l'estremità terminata del tirante alla staffa della torre utilizzando un grillo o un perno, garantendo un fissaggio sicuro senza allentamenti. Utilizzare uno strumento di tensionamento (ad esempio un tenditore o un tenditore) per regolare la tensione del cavo in base alle specifiche di progetto, fondamentale per bilanciare le forze laterali sulla torre.
5. Verifica: Verificare che il collegamento sia allineato con la struttura conica della torre e che il cavo sia tensionato in modo uniforme (evitando un serraggio eccessivo che potrebbe sollecitare il corpo della torre). Verificare che l'hardware e i raccordi di terminazione siano resistenti alla corrosione e conformi agli standard di sicurezza della torre.

Come collegare il filo strallato e il bullone di ancoraggio strallato?

Il collegamento dei tiranti ai tiranti di ancoraggio (ancoraggi a terra) è un passaggio fondamentale per trasferire la tensione del cavo al terreno, garantendo la stabilità della torre:

1. Preparazione dell'ancora: Assicurarsi che l'ancoraggio a terra (ancoraggio in cemento o acciaio per carichi pesanti, progettato per carichi di tensione) sia installato correttamente nel terreno con un angolo di 45–60° rispetto al filo di ancoraggio. L'ancoraggio deve essere completamente stagionato (per il calcestruzzo) e incorporato saldamente per resistere alle forze di estrazione.
2. Esposizione del bullone di ancoraggio: Assicurarsi che il bullone superiore dell'ancoraggio (bullone di ancoraggio tirante) sporga dal terreno e sia filettato per accogliere l'hardware di connessione. Il bullone deve essere realizzato in acciaio ad alta resistenza per resistere alla tensione del tirante.
3. Terminazione del filo: Terminare l'estremità libera del tirante utilizzando gli stessi raccordi ad alta resistenza (manicotti a pressare, fascette per cavi o redance) utilizzati per il collegamento della torre, garantendo un'estremità sicura e portante.
4. Assemblaggio hardware di connessione: Collegare un tenditore a vite (per la regolazione della tensione) e un grillo al tirante terminato. Il tenditore si collega al bullone di ancoraggio tramite un dado o una rondella, consentendo la regolazione fine della tensione del filo.
5. Tensionamento e fissaggio: Utilizzare il tenditore per tendere il tirante secondo le specifiche richieste, assicurandosi che resista alle forze laterali senza tirare l'ancora. Una volta messo in tensione, bloccare il tenditore con coppiglie o dadi di bloccaggio per evitare che si allenti nel tempo.
6. Controllo finale: Verificare che il collegamento sia sicuro, che l'ancoraggio non mostri segni di movimento e che il tirante sia allineato con l'angolo corretto di 45–60°. Ispezionare la corrosione sul bullone, sull'hardware e sulla terminazione del cavo, garantendo la conformità alla norma IEC 62305 e ai codici di sicurezza locali.
