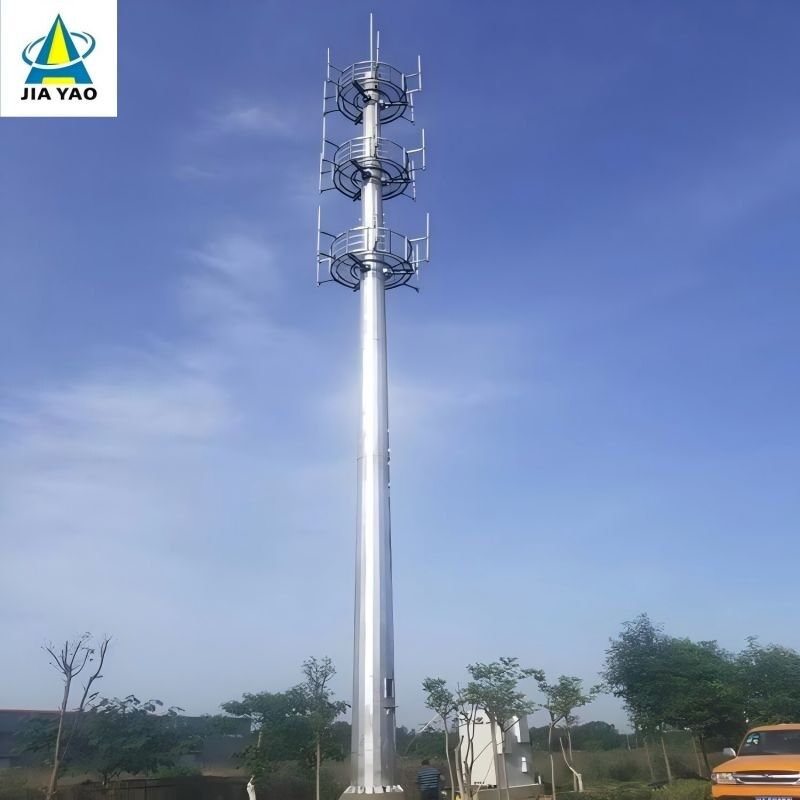

Torre unipolare zincata a caldo da 22 metri per incubatore aziendale Park Telecom
JIAYAO CO.,LTD
Descrizione del prodotto
TORRE MONOPOLO IN ACCIAIO PREMIUM PER TELECOMUNICAZIONI E COMUNICAZIONI MOBILI
Scopri la nostra Monopole Tower di alta qualità, un'avanzata struttura tubolare in acciaio progettata per le moderne infrastrutture di telecomunicazioni.
Progettata con una configurazione unipolare semplificata, questa torre di comunicazione autoportante è dotata di una piattaforma di lavoro integrata, staffe per antenna sicure e un sistema di scala di salita integrato per un accesso sicuro per la manutenzione.
Costruite con piastre di acciaio ASTM A36/A572 Gr50 o S275JR di prima qualità, le nostre torri unipolare offrono un'eccezionale resistenza alla corrosione e all'usura per prestazioni affidabili a lungo termine.
Rispetto alle tradizionali torri angolari in acciaio, il nostro monopolo per telecomunicazioni offre un ingombro notevolmente ridotto, rendendolo la soluzione ideale per installazioni urbane e siti con vincoli di spazio.
Disponibili in altezze standard di 20 m, 30 m, 40 m o in configurazioni completamente personalizzate, le torri monopolo JIAYAO combinano fascino estetico con ingegneria robusta, supportate da un'impressionante durata di progettazione di 50 anni.
Che tu stia espandendo le reti 5G, aggiornando l'infrastruttura wireless o costruendo nuovi siti cellulari, le nostre torri unipolari in acciaio offrono valore e affidabilità senza pari.
1. Dettagli chiave:
Luogo d'origine: Hebei, Cina (continente); Marchio: Jaoyao o OEM; Numero di modello: Torre delle telecomunicazioni
Trattamento superficiale: zincato a caldo o verniciato.
2. Imballaggio e consegna:
Dettagli dell'imballaggio: La torre delle telecomunicazioni verrà impacchettata con reggette zincate secondo i requisiti del cliente.
Consegna:Spedito in 20 giorni dopo il pagamento dal porto di Tianjin
Membri della torre: una torre d'acciaio è divisa in diversi fasci.
Bulloni: il materiale di imballaggio è un robusto sacchetto di nylon o un tamburo di acciaio.
3. Dati tecnici
| Progetto |
| 1. Codice di progettazione |
ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1 |
| Struttura Acciaio |
| 2. Grado |
Acciaio dolce |
Acciaio ad alta resistenza |
| GB/T700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Progettare la velocità del vento |
Fino a 250 chilometri all'ora |
| 4. Deflessione ammissibile |
0,5 ~1,0 gradi a velocità operativa |
| 5. Resistenza alla tensione (Mpa) |
360~510 |
470~630 |
| 6. Resistenza allo snervamento (t≤16mm) (Mpa) |
355 |
235 |
| 7. Allungamento (%) |
20 |
24 |
| 8. Resistenza all'impatto KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bulloni e dadi |
| 9. Grado |
Grado 4.8, 6.8, 8.8 |
| 10. Norme per le proprietà meccaniche |
| 10.1 Bulloni |
ISO 898-1 |
| 10.2 Noci |
ISO 898-2 |
| 10.3 Rondelle |
ISO 6507-1 |
| 11. Standard per le dimensioni |
| 11.1 Bulloni |
DIN7990, DIN931, DIN933 |
| 11.2 Noci |
ISO4032, ISO4034 |
| 11.3 Rondelle |
DIN7989, DIN127B, ISO7091 |
| Saldatura |
| 12. Metodo |
Saldatura ad arco schermato con CO2 e saldatura ad arco sommerso (SAW) |
| 13. Norma |
AWS D1.1 |
| Marcatura |
| 14. Modalità di marcatura dei soci |
Stampaggio con pressa idraulica |
| Galvanizzazione |
| 15. Standard di zincatura dei profilati in acciaio |
ISO 1461 o ASTM A123 |
| 16. Standard di zincatura di bulloneria e dadi |
ISO 1461 o ASTM A153 |
| Test |
| 17. Collaudo in fabbrica |
Prova di trazione, analisi degli elementi, test Sharpy (prova di impatto), piegatura a freddo,
Prova di precezione, prova del martello |
| Capacità |
| 18. Capacità Produttiva Massima |
50.000 TON all'anno |
RETI DI COMUNICAZIONE MOBILE

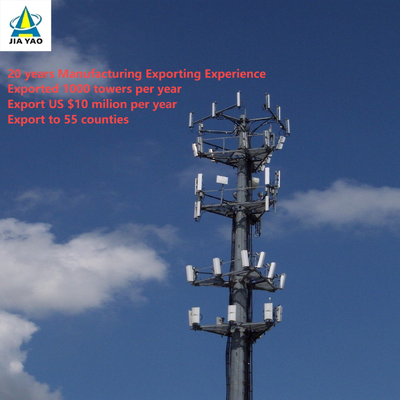

Ideali per stazioni base cellulari 4G LTE e 5G, le nostre torri unipolari forniscono un supporto strutturale affidabile per sistemi di antenne multi-portante, consentendo una copertura wireless senza soluzione di continuità nelle aree urbane e suburbane.
INFRASTRUTTURA DELLE TELECOMUNICAZIONI
Perfetto per gli operatori di telecomunicazioni e gli operatori di rete che richiedono robuste soluzioni a torre per la trasmissione a microonde, backhaul wireless e collegamenti di comunicazione punto-punto.
SERVIZI DI BROADCAST E TRASMISSIONE
Adatto per trasmissioni radio FM/AM, trasmissione di segnali televisivi e applicazioni di trasmissione digitale che richiedono un posizionamento elevato dell'antenna per una propagazione ottimale del segnale.
INSTALLAZIONI URBANE E CON SPAZIO LIMITATO
Il design compatto unipolare rende le nostre torri unipolari la scelta preferita per centri città, distretti commerciali, autostrade e aree residenziali dove è essenziale ridurre al minimo l'impatto visivo e l'uso del territorio.
⇔Qual è il corpo principale della torre monopolare?

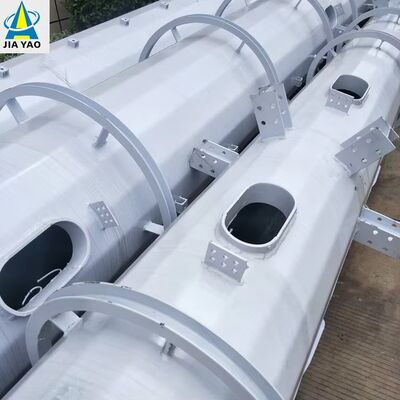

Il corpo principale di una torre unipolare è un unico albero solido/semisolido autoportante che costituisce la struttura portante centrale della torre, adattata per l'uso urbano. È tipicamente fabbricato con piastre di acciaio laminato ad alta resistenza (Q345B/ASTM A500 Grado B) e presenta una forma cilindrica o poligonale saldata (diametro 0,5–2 m, scalato in base all'altezza della torre) con un design affusolato (leggermente più stretto nella parte superiore) per ottimizzare la resistenza al carico del vento (fino a 180 km/h). La sua altezza varia da 10 a 60 m (personalizzabile per microstazioni 5G o hub di comunicazione urbana) e funge da struttura fondamentale per l'integrazione di tutti i componenti ausiliari della torre unipolare.
⇔Quali sono la flangia inferiore, la scala e la piattaforma della torre monopolare?

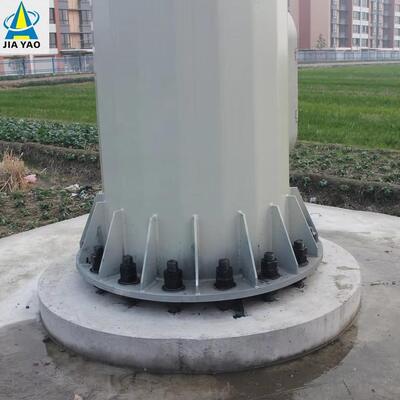

1. Flangia inferiore: è un componente in acciaio per carichi pesanti saldato alla base dell'albero principale del monopolo, che funge da collegamento critico tra il corpo della torre e la fondazione in cemento. Realizzato in acciaio ad alta resistenza (abbinato al corpo principale) e trattato con processi anticorrosione, si allinea ai bulloni di ancoraggio della fondazione per fissare verticalmente la torre e trasferire a terra l'intero carico strutturale e delle attrezzature, garantendo la stabilità complessiva della torre.
2.Scala: è una scala di risalita interna incorporata integrata nell'albero principale del monopolo, costruita in acciaio zincato resistente alla corrosione e dotata di un sistema anticaduta professionale. Esclusivamente per il personale di manutenzione certificato, fornisce un percorso di accesso verticale sicuro per l'ispezione della torre, l'installazione e la riparazione delle apparecchiature, e la sua integrità è un obiettivo chiave della regolare manutenzione della torre.

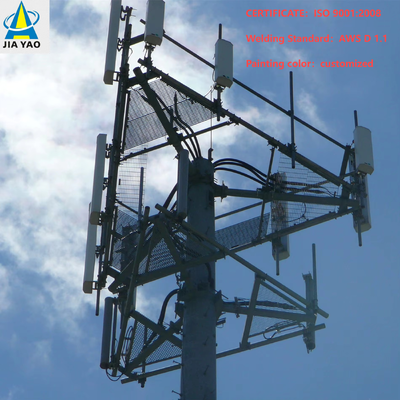

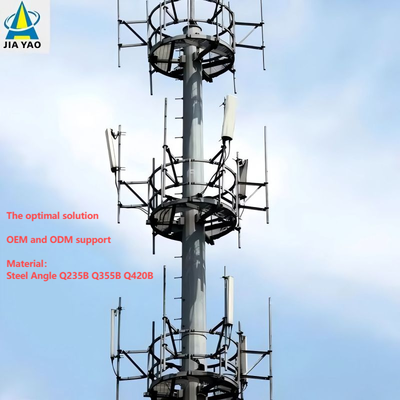

3.Piattaforma: la torre unipolare è dotata di piattaforme in acciaio compatte e integrate (personalizzate in base alle esigenze del progetto) montate sull'albero principale ad altezze designate. Realizzate in acciaio zincato per una maggiore durata, queste piattaforme fungono da spazi di lavoro stabili per l'installazione, la manutenzione e l'ispezione di apparecchiature di telecomunicazione (ad esempio antenne 5G, dispositivi a microonde) e apparecchiature di sorveglianza. Progettati per adattarsi all'ingombro ultracompatto del monopolo, massimizzano la comodità operativa senza compromettere il design urbano elegante e discreto della torre.
⇔Qual è il corpo principale della torre monopolare dopo la zincatura a caldo?
Dopo la zincatura a caldo, il corpo principale della torre unipolare rimane il nucleo singolo albero cilindrico/poligonale in acciaio (fabbricato con piastre di acciaio laminato ad alta resistenza Q345B/ASTM A500 Grado B) con un design affusolato e la sua forma strutturale, dimensioni e prestazioni di carico sono completamente preservate. La novità fondamentale è che l'intera superficie in acciaio è ricoperta da un rivestimento di zinco denso e uniforme in conformità con lo standard ASTM A123. Questo strato zincato forma una barriera resistente alla corrosione che protegge efficacemente il substrato in acciaio dagli inquinanti urbani, dall'umidità e dall'erosione ambientale esterna, prolungando la durata del corpo principale a oltre 25 anni. Il corpo principale zincato mantiene inoltre la rigidità strutturale dell'albero in acciaio originale e tutti i giunti saldati (conformi ad AWS D1.1) sono ugualmente zincati per garantire prestazioni anticorrosione costanti e l'integrità strutturale complessiva del corpo della torre.
