Casa ProdottiTorre di filo galvanico

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

Sono ora online in chat

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

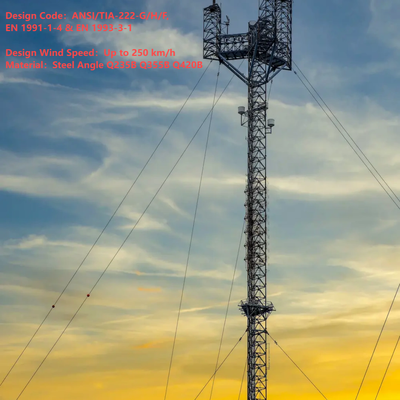

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

Grande immagine :  Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

Dettagli:
Luogo di origine: Cina
Marca: Jiayao
Certificazione: ISO9001:2008 COC
Numero di modello: Torre di filo strallato
Termini di pagamento e spedizione:
Quantità di ordine minimo: 4 tonnellate
Prezzo: US$1600,1-100Tons;US$1000,>=100 Tons
Imballaggi particolari: Imballato in scatole di legno o imballato con lamiere zincate
Tempi di consegna: 15-20 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 500-1000 tonnellate al mese
Contatto Ora chiacchieri

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

descrizione
Nome: Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe Standard: ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1
Velocità del vento: >60 M/S Diametro del filo: 12 mm
Norma di galvanizzazione: ASTM A123/ISO 1461 Saldatura: AWS D1.1
Deviazione verticale: <1/1000 Trattamento anticorrosivo: Zincato a caldo
Tutta la vita: Più di 20 anni Struttura: Tre gambe di supporto
Tipo di fondazione: Base di cemento o bulloni di ancoraggio Quantità di piattaforma: 2/3/personalizzato
Tipo di struttura: torre della grata Utilizzo: Telecomunicazioni, trasmissione di energia
Metodo di connessione: Connessione flangiata bullonata Tipo di filo: Filo di acciaio zincato ad alta resistenza
Capacità di carico del vento: Fino a 200 km/h Intensità del terremoto:
Peso: 1500 chilogrammi Manutenzione: Richiede poca manutenzione
Evidenziare:

Torre di traliccio con cavi di sostegno rapida eretta da 38M

,

Torre di comunicazione per soccorso in caso di calamità

,

Torre di traliccio con cavi di sostegno con garanzia

Torre di cavi autoportante da 38M per comunicazioni di emergenza in caso di disastri

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

Un palo autoportante (chiamato anche torre autoportante) è una struttura alta e snella che si basa su cavi di sostegno esterni (cavi d'acciaio ad alta resistenza) per la stabilità, a differenza delle torri autoportanti che stanno indipendentemente. Questo design consente di raggiungere altezze maggiori con meno materiale strutturale, rendendola una scelta conveniente per applicazioni che richiedono un'ampia copertura o elevazione.

Caratteristiche strutturali e di progettazione principali

  • Corpo snello della torre: Costruito come struttura in acciaio tubolare o reticolare (più stretta delle torri autoportanti), con una forma rastremata per ottimizzare la distribuzione del carico.

  • Sistema di cavi di sostegno: Molteplici set di cavi d'acciaio si attaccano al palo a intervalli di 20-30 m, ancorati al terreno ad angoli di 45-60° per resistere alle forze del vento/sismiche.

  • Intervallo di altezza: Si estende da 30 m a oltre 200 m (più alto della maggior parte delle torri autoportanti), personalizzabile per esigenze specifiche.

  • Accessori: Include scale di arrampicata, supporti per antenne, canaline per cavi e luci di avvertimento per aerei (per altezze >60 m).

Materiali e standard chiave

  • Corpo della torre: Acciaio strutturale zincato (ASTM A36/S235JR) per resistenza alla corrosione e robustezza.

  • Cavi di sostegno: Cavi d'acciaio ad alta resistenza (ASTM A475) con rivestimenti in zinco/polimero per la durata.

  • Ancoraggi: Ancoraggi in cemento/acciaio per carichi pesanti per fissare i cavi, progettati per carichi di trazione.

  • Conformità: Segue la norma IEC 62305 (protezione contro i fulmini) e i codici locali di sicurezza edilizia.

Scenari di applicazione primari

  • Trasmissione/Telecomunicazioni: Supporta antenne TV/radio e trasmettitori a microonde a lunga distanza (massimizza la copertura del segnale tramite l'altezza).

  • Monitoraggio meteorologico: Ospita sensori meteorologici/radar ad alta quota per dati atmosferici accurati.

  • Navigazione aerea: Monta fari aerei in aree remote (montagne, coste).

  • Ricerca scientifica: Distribuisce strumenti atmosferici (monitor dell'ozono) al di sopra delle interferenze terrestri.

1. Specifiche



Progettazione
1. Codice di progettazione

ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1

Acciaio strutturale
2. Grado Acciaio dolce Acciaio ad alta resistenza
GB/T 700:Q235B, Q235C,Q235D GB/T1591:Q345B, Q345C,Q3455D
ASTM A36 ASTM A572 Gr50
EN10025: S235JR, S235J0,S235J2 EN10025: S355JR, S355J0,S355J2
3. Velocità del vento di progetto Fino a 250 km/h
4. Deflessione ammissibile 0,5 ~1,0 gradi @ velocità operativa
5. Resistenza alla trazione (Mpa) 360~510 470~630
6. Resistenza allo snervamento (t≤16mm) (Mpa) 355 235
7. Allungamento (%) 20 24
8. Resistenza all'urto KV (J) 27(20°C)---Q235B(S235JR) 27(20°C)---Q345B(S355JR)
27(0°C)---Q235C(S235J0) 27(0°C)---Q345C(S355J0)
27(-20°C)---Q235D(S235J2) 27(-20°C)---Q345D(S355J2)
Bulloni e dadi
9. Grado Grado 4.8, 6.8, 8.8
10. Standard per le proprietà meccaniche
10.1 Bulloni ISO 898-1
10.2 Dadi ISO 898-2
10.3 Rondelle ISO 6507-1
11. Standard per le dimensioni
11.1 Bulloni DIN7990, DIN931, DIN933
11.2 Dadi ISO4032, ISO4034
11.3 Rondelle DIN7989, DIN127B, ISO7091
Saldatura
12. Metodo Saldatura ad arco schermato con CO2 e saldatura ad arco sommerso (SAW)
13. Standard AWS D1.1
Marcatura
14. Metodo di marcatura dei membri Stampaggio a pressa idraulica
Zincatura
15. Standard di zincatura delle sezioni in acciaio ISO 1461 o ASTM A123
16. Standard di zincatura di bulloni e dadi ISO 1461 o ASTM A153

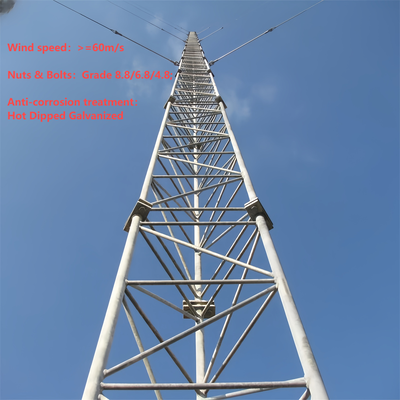

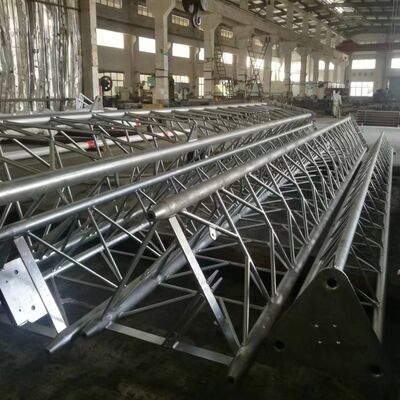

Cos'è il corpo della torre di una torre di cavi autoportante?

Il corpo della torre di una torre di cavi autoportante (palo autoportante) è la struttura centrale e snella portante che supporta antenne, sensori o altre apparecchiature, basandosi sui cavi di sostegno esterni per la stabilità laterale (piuttosto che sulla rigidità autoportante). Tipicamente costruita come una struttura in acciaio tubolare o reticolare, è più stretta delle torri autoportanti e presenta un design rastremato (più largo alla base, più stretto in cima) per ottimizzare la distribuzione del carico e la resistenza al vento. Il corpo della torre è fabbricato in acciaio strutturale zincato (conforme agli standard ASTM A36/S235JR) per garantire resistenza alla corrosione e durata a lungo termine in ambienti esterni. Serve come base di montaggio per accessori chiave come scale di arrampicata, supporti per antenne e canaline per cavi, e il suo design modulare consente la personalizzazione di altezze che vanno da 30 m a oltre 200 m, adattate ad applicazioni come la trasmissione, le telecomunicazioni o il monitoraggio meteorologico.

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

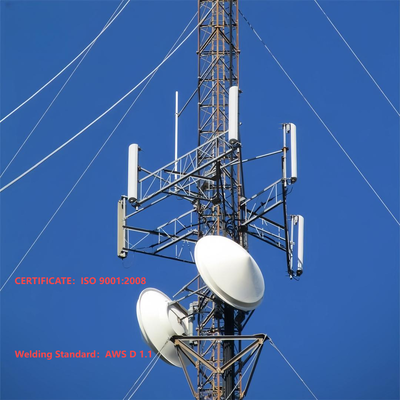

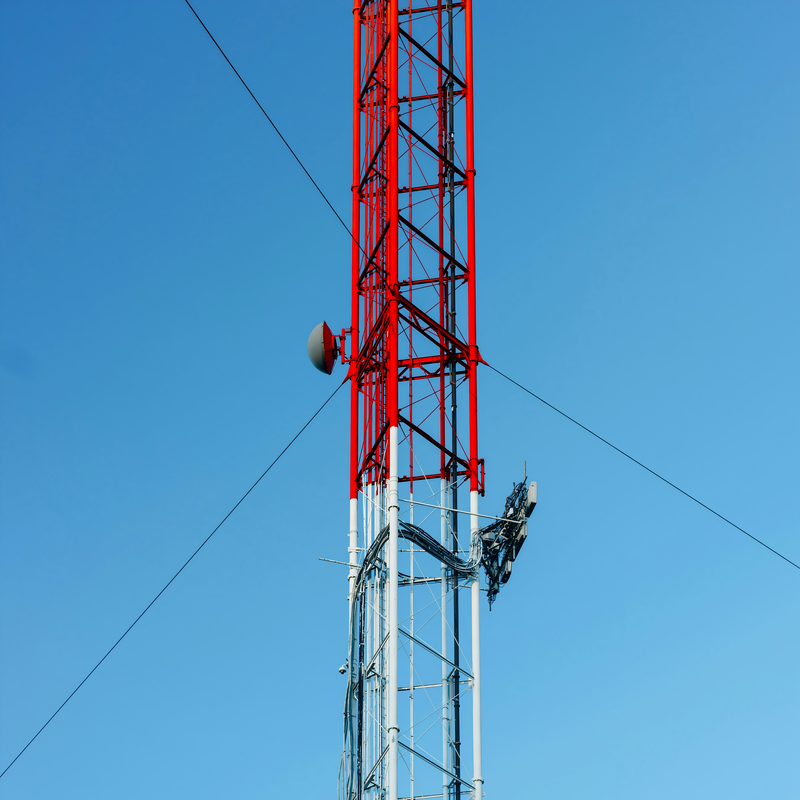

Come montare un'antenna sulla torre di cavi autoportante?

Il montaggio di un'antenna su una torre di cavi autoportante segue un processo strutturato e conforme alle norme di sicurezza, allineato con il progetto della torre e gli standard del settore:

  1. Preparazione pre-installazione: Verificare la capacità portante della torre per garantire che possa supportare il peso dell'antenna (inclusi hardware e cavi associati). Ispezionare il corpo della torre per corrosione, danni strutturali o connessioni allentate e confermare la conformità ai codici di sicurezza locali (ad es. IEC 62305 per la protezione contro i fulmini).
  2. Installazione del supporto antenna: Fissare supporti antenna dedicati (accessori integrati della torre) nei punti prestabiliti sul corpo della torre. Questi supporti sono tipicamente fissati utilizzando bulloni ad alta resistenza compatibili con la struttura in acciaio zincato della torre, garantendo una connessione solida che resiste alle forze del vento e alle vibrazioni.
  3. Sollevamento e posizionamento dell'antenna: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare l'antenna all'altezza desiderata (scelta strategicamente per una copertura ottimale del segnale). Allineare l'antenna con la direzione di trasmissione/ricezione prevista, utilizzando strumenti laser o misuratori di allineamento per la precisione.
  4. Fissaggio dell'antenna: Fissare l'antenna ai supporti preinstallati utilizzando hardware compatibile, stringendo i bulloni alla coppia specificata per evitare movimenti. Assicurarsi che l'antenna sia livellata e stabile, senza oscillazioni che potrebbero influire sulle prestazioni o sull'integrità strutturale.
  5. Instradamento e integrazione dei cavi: Instradare i cavi del segnale o i feeder attraverso le canaline integrate della torre per proteggerli dai danni ambientali. Collegare i cavi all'antenna e farli scendere verso le apparecchiature a terra, garantendo un'adeguata isolazione e impermeabilizzazione nei punti di connessione.
  6. Ispezione finale: Effettuare un controllo visivo dell'antenna, dei supporti e dei cavi per confermare l'installazione sicura. Testare la trasmissione/ricezione del segnale dell'antenna per verificarne la funzionalità e assicurarsi che tutti i protocolli di sicurezza (ad es. protezione anticaduta per i lavoratori) siano seguiti durante tutto il processo.

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

Cos'è il dispositivo anticlimbing sulla torre di cavi autoportante?

Il dispositivo anticlimbing per una torre di cavi autoportante è un componente di sicurezza specializzato installato sul corpo della torre per impedire l'accesso non autorizzato e ridurre i rischi di caduta. I design comuni includono:

  • Collari/grembiuli anticlimbing: Barriere circolari o coniche in acciaio montate vicino alla base della torre (tipicamente 2-3 m sopra il terreno) per bloccare i tentativi di arrampicata negando appigli o appoggi.
  • Deterrenti a spillo o seghettati: Attacchi in acciaio non letali e appuntiti sulle sezioni inferiori della torre o sulle scale per scoraggiare l'arrampicata non autorizzata.
  • Accesso bloccato: Se la torre è dotata di un pannello di accesso a livello del suolo o di un punto di ingresso per scale, un cancello chiuso limita l'accesso solo al personale autorizzato.

Questi dispositivi sono costruiti con materiali resistenti alla corrosione (ad es. acciaio zincato, corrispondente al corpo della torre) per resistere alle condizioni esterne. Il loro scopo principale è migliorare la sicurezza impedendo l'arrampicata accidentale o intenzionale da parte di individui non addestrati, in linea con i codici di sicurezza edilizia locali e la mitigazione della responsabilità per gli operatori della torre.

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

Come collegare il cavo di sostegno e la torre di cavi autoportante?

Il collegamento dei cavi di sostegno a una torre di cavi autoportante comporta un processo sicuro e portante per garantire che i cavi possano stabilizzare efficacemente la torre contro le forze del vento e sismiche:

  1. Preparazione: Selezionare cavi di sostegno realizzati con cavi d'acciaio ad alta resistenza (conformi alla norma ASTM A475) con rivestimenti in zinco o polimero per la durata. Assicurarsi che il corpo della torre disponga di punti di attacco prefabbricati (ad es. occhielli, staffe o traverse) a intervalli di 20-30 m, come specificato nel progetto della torre.
  2. Installazione dell'hardware di attacco: Montare staffe o forcelle per cavi di sostegno per carichi pesanti sui punti di attacco prestabiliti della torre utilizzando bulloni ad alta resistenza (compatibili con la struttura in acciaio zincato della torre). Queste staffe sono progettate per distribuire uniformemente la trazione sul corpo della torre.
  3. Terminazione del cavo: Utilizzare raccordi di terminazione professionali (ad es. manicotti a crimpare, morsetti per cavi o redance) per fissare l'estremità di ciascun cavo di sostegno. I manicotti a crimpare vengono crimpati sul cavo per una connessione permanente e ad alta resistenza, mentre i morsetti per cavi forniscono una tensione regolabile.
  4. Collegamento e tensionamento: Collegare l'estremità terminata del cavo di sostegno alla staffa della torre utilizzando un grillo o un perno, assicurando una connessione sicura senza gioco. Utilizzare uno strumento di tensionamento (ad es. un tenditore a vite o un tirfor) per regolare la tensione del cavo secondo le specifiche di progetto, fondamentale per bilanciare le forze laterali sulla torre.
  5. Verifica: Verificare che la connessione sia allineata con la struttura rastremata della torre e che il cavo sia teso uniformemente (evitando un serraggio eccessivo, che potrebbe sollecitare il corpo della torre). Confermare che l'hardware e i raccordi di terminazione siano resistenti alla corrosione e conformi agli standard di sicurezza della torre.

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

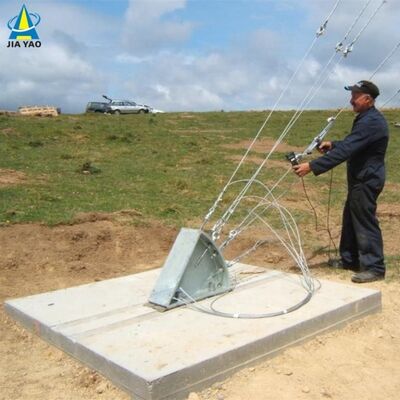

Come collegare il cavo di sostegno e il bullone di ancoraggio autoportante?

Il collegamento dei cavi di sostegno ai bulloni di ancoraggio autoportanti (ancoraggi a terra) è un passaggio fondamentale per trasferire la tensione del cavo a terra, garantendo la stabilità della torre:

  1. Preparazione dell'ancoraggio: Assicurarsi che l'ancoraggio a terra (ancoraggio in cemento o acciaio per carichi pesanti, progettato per carichi di trazione) sia installato correttamente nel terreno ad un angolo di 45-60° rispetto al cavo di sostegno. L'ancoraggio deve essere completamente stagionato (per il cemento) e saldamente interrato per resistere alle forze di estrazione.
  2. Esposizione del bullone di ancoraggio: Assicurarsi che il bullone superiore dell'ancoraggio (bullone di ancoraggio autoportante) sporga dal terreno e sia filettato per accogliere l'hardware di connessione. Il bullone deve essere realizzato in acciaio ad alta resistenza per sopportare la tensione del cavo di sostegno.
  3. Terminazione del cavo: Terminare l'estremità libera del cavo di sostegno utilizzando gli stessi raccordi ad alta resistenza (manicotti a crimpare, morsetti per cavi o redance) utilizzati per la connessione alla torre, garantendo un'estremità sicura e portante.
  4. Assemblaggio dell'hardware di connessione: Collegare un tenditore a vite (per la regolazione della tensione) e un grillo al cavo di sostegno terminato. Il tenditore a vite si collega al bullone di ancoraggio autoportante tramite un dado o una rondella, consentendo una regolazione fine della tensione del cavo.
  5. Tensionamento e fissaggio: Utilizzare il tenditore a vite per tendere il cavo di sostegno secondo le specifiche richieste, assicurandosi che resista alle forze laterali senza tirare l'ancoraggio. Una volta teso, bloccare il tenditore a vite con coppiglie o dadi di bloccaggio per evitare che si allentino nel tempo.
  6. Controllo finale: Verificare che la connessione sia sicura, che l'ancoraggio non mostri segni di movimento e che il cavo di sostegno sia allineato all'angolo corretto di 45-60°. Ispezionare la corrosione sul bullone, sull'hardware e sulla terminazione del cavo, garantendo la conformità alla norma IEC 62305 e ai codici di sicurezza locali.

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

Clicca qui per maggiori informazioni!!!!!!





Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

3. Clienti collaborativi

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

4. Certificazioni

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe

5. I nostri servizi

JIAYAO CO., LTD. è un produttore professionale di torri per telecomunicazioni approvato ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e le migliori torri per comunicazioni. Molti prodotti sono stati esportati negli Stati Uniti, in Europa e in altri 55 paesi diversi.
Siamo specializzati nella progettazione e produzione di torri in acciaio angolare, torri in acciaio tubolare, torri monocolonna, torri ad albero di pino, torri autoportanti e torri di guardia. I nostri dipartimenti includono progettazione, ricerca e sviluppo, ispezione, laboratorio, controllo qualità, zincatura e dipartimenti per torri in acciaio. Le nostre materie prime provengono da famose acciaierie in Cina: HBIS Group, Baowu Steel Group, Shougang Group.

Torre a filo tirante da 38 m a montaggio rapido per comunicazioni di emergenza in caso di catastrofe





Se ne avete bisogno, vi daremo il benvenuto 24 ore su 24!
