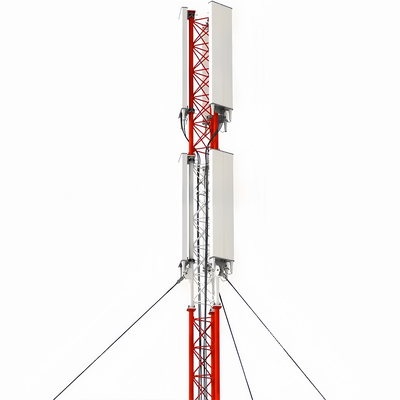

Albero a traliccio per torre di telecomunicazioni in acciaio zincato con cavo strallato da 10 m-40 m per la copertura della rete rurale

Torre di telecomunicazioni in acciaio zincato con cavi di guy da 10m-40m per la copertura di reti rurali

Caratteristiche strutturali e di progettazione principali

• Corpo snello della torre: Costruito come una struttura in acciaio tubolare o a traliccio (più stretta delle torri autoportanti), con una forma rastremata per ottimizzare la distribuzione del carico.

• Sistema di cavi di guy: Molteplici set di cavi d'acciaio si attaccano al traliccio a intervalli di 20-30m, ancorati al terreno ad angoli di 45-60° per resistere alle forze del vento/sismiche.

• Intervallo di altezza: Si estende da 30m a oltre 200m (più alta della maggior parte delle torri autoportanti), personalizzabile per esigenze specifiche.

• Accessori: Include scale di arrampicata, supporti per antenne, canaline per cavi e luci di avvertimento per l'aviazione (per altezze >60m).

Materiali e standard chiave

• Corpo della torre: Acciaio strutturale zincato (ASTM A36/S235JR) per resistenza alla corrosione e robustezza.

• Cavi di guy: Cavi d'acciaio ad alta resistenza (ASTM A475) con rivestimenti in zinco/polimero per la durata.

• Ancoraggi: Ancoraggi in cemento/acciaio per carichi pesanti per fissare i cavi, progettati per carichi di trazione.

• Conformità: Segue la norma IEC 62305 (protezione contro i fulmini) e i codici locali di sicurezza edilizia.

Scenari di applicazione primari

• Trasmissione/Telecomunicazioni: Supporta antenne TV/radio e trasmettitori a microonde a lunga distanza (massimizza la copertura del segnale tramite l'altezza).

• Monitoraggio meteorologico: Ospita sensori meteorologici/radar ad alta quota per dati atmosferici accurati.

• Navigazione aerea: Monta fari aeronautici in aree remote (montagne, coste).

• Ricerca scientifica: Dispiega strumenti atmosferici (monitor dell'ozono) al di sopra delle interferenze terrestri.

1. Specifiche

Qual è il corpo della torre di una torre con cavi di guy?

Il corpo della torre di una torre con cavi di guy (torre a traliccio con cavi di guy) è la struttura centrale, snella e portante che supporta antenne, sensori o altre apparecchiature, affidandosi a cavi di guy esterni per la stabilità laterale (piuttosto che alla rigidità autoportante). Tipicamente costruita come una struttura in acciaio tubolare o a traliccio, è più stretta delle torri autoportanti e presenta un design rastremato (più largo alla base, più stretto in cima) per ottimizzare la distribuzione del carico e la resistenza al vento. Il corpo della torre è fabbricato in acciaio strutturale zincato (conforme agli standard ASTM A36/S235JR) per garantire resistenza alla corrosione e durata a lungo termine in ambienti esterni. Serve come base di montaggio per accessori chiave come scale di arrampicata, supporti per antenne e canaline per cavi, e il suo design modulare consente la personalizzazione di altezze che vanno da 30m a oltre 200m, adattate ad applicazioni come la trasmissione, le telecomunicazioni o il monitoraggio meteorologico.

Come montare un'antenna sulla torre con cavi di guy?

Il montaggio di un'antenna su una torre con cavi di guy segue un processo strutturato e conforme alle norme di sicurezza, allineato con il design della torre e gli standard del settore:

1. Preparazione pre-installazione: Verificare la capacità portante della torre per garantire che possa supportare il peso dell'antenna (inclusi hardware e cavi associati). Ispezionare il corpo della torre per corrosione, danni strutturali o connessioni allentate, e confermare la conformità ai codici di sicurezza locali (ad es. IEC 62305 per la protezione contro i fulmini).
2. Installazione del supporto antenna: Attaccare supporti antenna dedicati (accessori integrati della torre) a punti pre-designati sul corpo della torre. Questi supporti sono tipicamente fissati utilizzando bulloni ad alta resistenza compatibili con la struttura in acciaio zincato della torre, garantendo una connessione solida che resiste alle forze del vento e alle vibrazioni.
3. Sollevamento e posizionamento antenna: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare l'antenna all'altezza target (scelta strategicamente per una copertura ottimale del segnale). Allineare l'antenna con la direzione di trasmissione/ricezione prevista, utilizzando strumenti laser o misuratori di allineamento per la precisione.
4. Fissaggio dell'antenna: Fissare l'antenna ai supporti pre-installati utilizzando hardware compatibile, stringendo i bulloni alla coppia specificata per evitare movimenti. Assicurarsi che l'antenna sia livellata e stabile, senza oscillazioni che potrebbero influire sulle prestazioni o sull'integrità strutturale.
5. Instradamento e integrazione cavi: Instradare i cavi del segnale o i feeder attraverso le canaline integrate della torre per proteggerli dai danni ambientali. Collegare i cavi all'antenna e farli scendere verso le apparecchiature a terra, garantendo un'adeguata isolazione e impermeabilizzazione nei punti di connessione.
6. Ispezione finale: Effettuare un controllo visivo dell'antenna, dei supporti e dei cavi per confermare l'installazione sicura. Testare la trasmissione/ricezione del segnale dell'antenna per verificarne la funzionalità e assicurarsi che tutti i protocolli di sicurezza (ad es. protezione anticaduta per i lavoratori) siano seguiti durante tutto il processo.

Cos'è il dispositivo anticlimbing sulla torre con cavi di guy?

Il dispositivo anticlimbing per una torre con cavi di guy è un componente di sicurezza specializzato installato sul corpo della torre per impedire l'accesso non autorizzato e ridurre i rischi di caduta. I design comuni includono:

• Collari/grembiuli anticlimbing: Barriere circolari o coniche in acciaio montate vicino alla base della torre (tipicamente 2-3m sopra il terreno) per bloccare i tentativi di arrampicata negando appigli per mani o piedi.
• Dissuasori appuntiti o seghettati: Attacchi in acciaio non letali e appuntiti sulle sezioni inferiori della torre o sulle scale per scoraggiare l'arrampicata non autorizzata.
• Accesso bloccato: Se la torre è dotata di un pannello di accesso a livello del suolo o di un punto di ingresso per scale, un cancello chiuso limita l'accesso solo al personale autorizzato.

Questi dispositivi sono costruiti con materiali resistenti alla corrosione (ad es. acciaio zincato, corrispondente al corpo della torre) per resistere alle condizioni esterne. Il loro scopo principale è migliorare la sicurezza impedendo l'arrampicata accidentale o intenzionale da parte di individui non addestrati, in linea con i codici locali di sicurezza edilizia e la mitigazione della responsabilità per gli operatori della torre.

Come collegare il cavo di guy e la torre con cavi di guy?

Il collegamento dei cavi di guy a una torre con cavi di guy comporta un processo sicuro e portante per garantire che i cavi possano stabilizzare efficacemente la torre contro le forze del vento e sismiche:

1. Preparazione: Selezionare cavi di guy realizzati con cavi d'acciaio ad alta resistenza (conformi alla norma ASTM A475) con rivestimenti in zinco o polimero per la durata. Assicurarsi che il corpo della torre disponga di punti di attacco prefabbricati (ad es. occhielli, staffe o traverse) a intervalli di 20-30m, come specificato nel progetto della torre.
2. Installazione hardware di attacco: Montare staffe o forcelle per cavi di guy per carichi pesanti sui punti di attacco pre-designati della torre utilizzando bulloni ad alta resistenza (compatibili con la struttura in acciaio zincato della torre). Queste staffe sono progettate per distribuire uniformemente la trazione sul corpo della torre.
3. Terminazione del cavo: Utilizzare raccordi di terminazione professionali (ad es. manicotti a crimpare, morsetti per cavi o redance) per fissare l'estremità di ciascun cavo di guy. I manicotti a crimpare vengono crimpati sul cavo per una connessione permanente e ad alta resistenza, mentre i morsetti per cavi forniscono una regolazione della tensione.
4. Collegamento e tensionamento: Collegare l'estremità terminata del cavo di guy alla staffa della torre utilizzando un grillo o un perno, assicurando una connessione sicura senza gioco. Utilizzare uno strumento di tensionamento (ad es. un tenditore a vite o un tirfor) per regolare la tensione del cavo secondo le specifiche di progetto, fondamentale per bilanciare le forze laterali sulla torre.
5. Verifica: Verificare che la connessione sia allineata con la struttura rastremata della torre e che il cavo sia teso uniformemente (evitando il serraggio eccessivo, che potrebbe sollecitare il corpo della torre). Confermare che l'hardware e i raccordi di terminazione siano resistenti alla corrosione e conformi agli standard di sicurezza della torre.

Come collegare il cavo di guy e il bullone di ancoraggio per cavi di guy?

Il collegamento dei cavi di guy ai bulloni di ancoraggio per cavi di guy (ancoraggi a terra) è un passaggio fondamentale per trasferire la tensione del cavo a terra, garantendo la stabilità della torre:

1. Preparazione dell'ancoraggio: Assicurarsi che l'ancoraggio a terra (ancoraggio in cemento o acciaio per carichi pesanti, progettato per carichi di trazione) sia correttamente installato nel terreno ad un angolo di 45-60° rispetto al cavo di guy. L'ancoraggio deve essere completamente stagionato (per il cemento) e saldamente interrato per resistere alle forze di estrazione.
2. Esposizione del bullone di ancoraggio: Assicurarsi che il bullone superiore dell'ancoraggio (bullone di ancoraggio per cavi di guy) sporga dal terreno e sia filettato per accogliere l'hardware di connessione. Il bullone deve essere realizzato in acciaio ad alta resistenza per sopportare la tensione del cavo di guy.
3. Terminazione del cavo: Terminare l'estremità libera del cavo di guy utilizzando gli stessi raccordi ad alta resistenza (manicotti a crimpare, morsetti per cavi o redance) utilizzati per la connessione alla torre, garantendo un'estremità sicura e portante.
4. Assemblaggio hardware di connessione: Collegare un tenditore a vite (per la regolazione della tensione) e un grillo all'estremità terminata del cavo di guy. Il tenditore a vite si collega al bullone di ancoraggio per cavi di guy tramite un dado o una rondella, consentendo una regolazione fine della tensione del cavo.
5. Tensionamento e fissaggio: Utilizzare il tenditore a vite per tendere il cavo di guy secondo le specifiche richieste, assicurandosi che resista alle forze laterali senza tirare l'ancoraggio. Una volta teso, bloccare il tenditore a vite con coppiglie o dadi di bloccaggio per evitare allentamenti nel tempo.
6. Controllo finale: Verificare che la connessione sia sicura, che l'ancoraggio non mostri segni di movimento e che il cavo di guy sia allineato all'angolo corretto di 45-60°. Ispezionare la corrosione sul bullone, sull'hardware e sulla terminazione del cavo, garantendo la conformità alla norma IEC 62305 e ai codici di sicurezza locali.
