| Nome del prodotto: | Torre di comunicazione angolare in acciaio a 3 gambe autoportante per stazione base per telecomunica | Standard: | ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1 |
|---|---|---|---|
| Norma di galvanizzazione: | ASTM A123/ISO 1461 | Materiale: | Acciaio angolare Q235 Q355 Q420 ASTM A36 A572 Gr50 |
| Dadi e bulloni: | Grado 8.8/6.8/4.8 | Velocità del vento: | ≥60M/S |
| Altezza: | Personalizzabile (tipicamente da 10 a 100 m) | Tutta la vita: | Più di 20 anni |
| Trattamento anticorrosione: | Zincato a caldo | Conformità agli standard: | Conforme agli standard ISO e IEC |
| Carico dell'antenna: | Fino a 12 antenne | Tipo di fondazione: | Base in cemento |
![]()
![]()
| Progettazione | ||
| 1. Codice di progettazione | ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1 | |
| Acciaio strutturale | ||
| 2. Grado | Acciaio dolce | Acciaio ad alta resistenza |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. Velocità del vento di progetto | Fino a 250 km/h | |
| 4. Deflessione ammissibile | 0,5 ~1,0 gradi @ velocità operativa | |
| 5. Resistenza a trazione (Mpa) | 360~510 | 470~630 |
| 6. Resistenza allo snervamento (t≤16mm) (Mpa) | 235 | 355 |
| 7. Allungamento (%) | 20 | 24 |
| 8. Resistenza all'urto KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| Bulloni e dadi | ||
| 9. Grado | Grado 4.8, 6.8, 8.8 | |
| 10. Norme per le proprietà meccaniche | ||
| 10.1 Bulloni | ISO 898-1 | |
| 10.2 Dadi | ISO 898-2 | |
| 10.3 Rondelle | ISO 6507-1 | |
| 11. Norme per le dimensioni | ||
| 11.1 Bulloni | DIN7990, DIN931, DIN933 | |
| 11.2 Dadi | ISO4032, ISO4034 | |
| 11.3 Rondelle | DIN7989, DIN127B, ISO7091 | |
| Saldatura | ||
| 12. Metodo | Saldatura ad arco schermato con CO2 e saldatura ad arco sommerso (SAW) | |
| 13. Norma | AWS D1.1 | |
| Zincatura | ||
| 14. Norma di zincatura per profilati in acciaio | ISO 1461 o ASTM A123 | |
| 15. Norma di zincatura per bulloni e dadi | ISO 1461 o ASTM A153 | |
Cos'è il corpo della torre angolare in acciaio a 3 gambe?

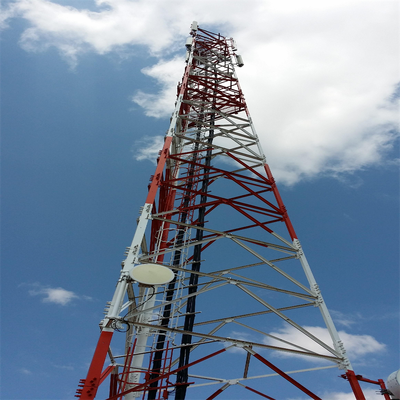

Il corpo di una torre angolare in acciaio a 3 gambe è la struttura portante principale della torre, caratterizzata da una configurazione triangolare. È composto da tre gambe verticali in acciaio (o colonne) collegate in cima, con ulteriori elementi di collegamento angolari in acciaio che collegano le gambe lungo l'altezza. Tipicamente fabbricato con profilati in acciaio zincato, il corpo è progettato per sopportare in modo efficiente sia i carichi verticali (ad es. il peso di antenne, apparecchiature e della torre stessa) sia i carichi orizzontali (ad es. vento, neve o forze sismiche). Il suo design angolare e la struttura triangolare forniscono un'eccezionale stabilità, anche in condizioni ambientali avverse, mentre l'acciaio zincato garantisce resistenza alla corrosione e durata a lungo termine. Il corpo funge da struttura di supporto primaria per il montaggio di apparecchiature di comunicazione, trasmissione di potenza o sorveglianza.
![]()
Cos'è il piede della torre angolare in acciaio a 3 gambe?

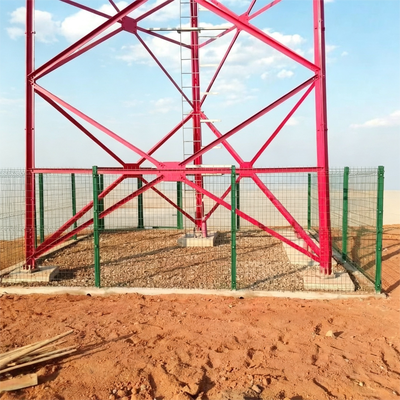

Il "piede" di una torre angolare in acciaio a 3 gambe si riferisce alla porzione di base di ciascuna gamba verticale, che si interfaccia con le fondamenta della torre. È un componente critico responsabile del trasferimento dell'intero peso della torre e dei suoi carichi (apparecchiature, vento, ecc.) alle fondamenta sottostanti, garantendo che la struttura sia saldamente ancorata al terreno. I piedi sono tipicamente ingegnerizzati con piastre di collegamento, bulloni o punti di ancoraggio che si fissano saldamente alla fondazione in cemento o armato. Costruiti in acciaio zincato ad alta resistenza (coerentemente con il corpo della torre), i piedi sono progettati per resistere a forze di taglio, trazione e compressione, impedendo alla torre di spostarsi o ribaltarsi. Il loro design è su misura per le condizioni geologiche del sito, garantendo la compatibilità con le fondamenta per la massima stabilità.
![]()
Cos'è la scala e il vassoio per cavi della torre angolare in acciaio a 3 gambe?
![]()
Come installare una torre angolare in acciaio a 3 gambe?
L'installazione di una torre angolare in acciaio a 3 gambe segue un processo sistematico e focalizzato sulla sicurezza:
![]()
Test di zincatura della torre angolare in acciaio.
La zincatura è un processo critico per le torri angolari in acciaio (come le torri angolari in acciaio a 3 gambe), poiché fornisce resistenza alla corrosione e prolunga la vita utile della struttura in ambienti esterni e difficili (ad es. esposizione a vento, pioggia, umidità e inquinanti industriali). Per garantire che il rivestimento zincato soddisfi gli standard di qualità e funzioni come previsto, vengono eseguite una serie di rigorose procedure di test.
![]()
Clicca qui per maggiori informazioni!!!!!!
Clicca qui per maggiori informazioni!!!!!!
Tipi di prodotti personalizzati e vantaggi
La torre monostelo, è un tipo comunemente usato, con un bell'aspetto, che copre una piccola area da 9 a 18 metri quadrati, conveniente, ed è adottata dalla maggior parte delle costruzioni. Il corpo della torre adotta una sezione più ragionevole, che è collegata tramite bulloni ad alta resistenza o sovrapposizione (collegamento a scorrimento). Ha le caratteristiche di facile installazione e può adattarsi a una varietà di siti complessi.
![]()
![]()
D: Qual è il MOQ accettabile?
R: Il nostro MOQ accettabile è 1 set. Qualsiasi ordine di prova in piccola quantità è benvenuto.
D: Qual è il tempo di consegna?
R: Entro 25 giorni dal ricevimento del deposito.
D: Qual è il termine di pagamento accettabile?
R: TT, L/C, Paypal, Western Union, .
D: Puoi fare OEM per me?
R: Accettiamo tutti gli ordini OEM, contattaci e forniscici il tuo design, ti offriremo un prezzo ragionevole.
D: Quando posso ricevere il preventivo?
R: Di solito ti quotiamo entro 24 ore dalla ricezione della tua richiesta. Se hai molta fretta di ricevere il preventivo, chiamaci o comunicacelo via email, in modo che possiamo considerare la tua richiesta con priorità.
D: La tua torre di comunicazione è conforme allo standard strutturale ANSI / TIA/ EIA-222-G?
R: Sì.
D: La norma di zincatura a caldo è ASTM A 123/153?
R: Sì.
D: Puoi fornire un libro di calcolo?
R: Sì, ma devi pagare per il libro di calcolo.
D: Quanto dura la vita del tuo prodotto?
R: 50 anni.
D: La struttura della torre è unitaria?
R: No, possiamo progettarla e produrla secondo la richiesta del cliente.
D: Qual è il tuo metodo di pagamento?
R: 30% tramite T/T come deposito, saldo tramite T/T o L/C a vista.
