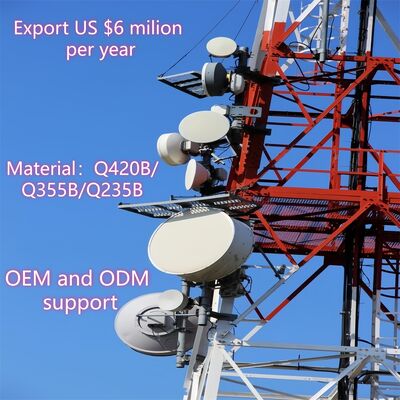

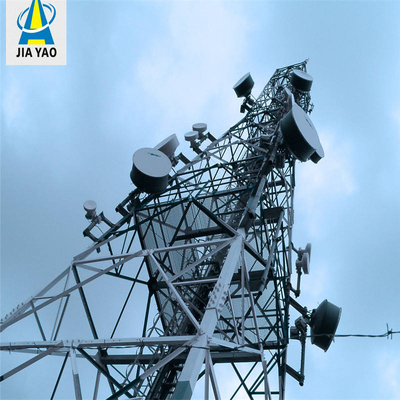

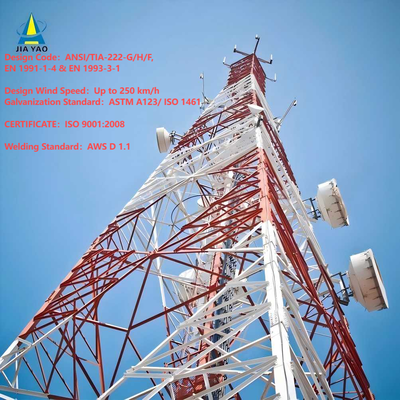

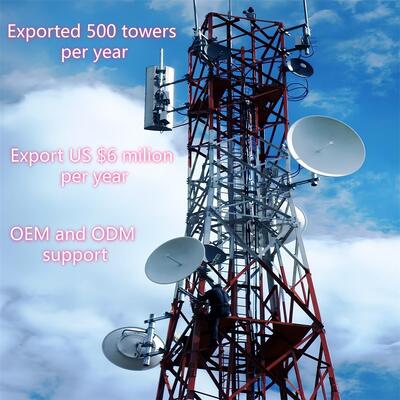

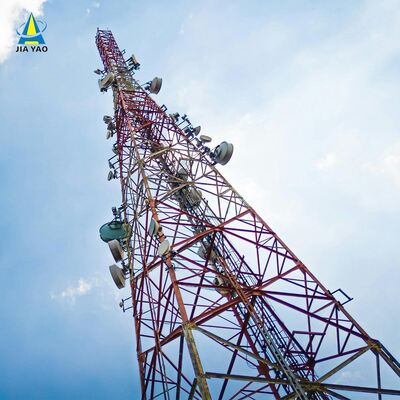

Torre cellulare radiomobile per comunicazioni in acciaio angolare a 4 gambe con trasmissione del segnale per telecomunicazioni

Torre di comunicazione in acciaio angolare a 4 gambe per trasmissioni di segnale per telefonia mobile

JIAYAO | Il tuo partner affidabile per torri di comunicazione globali
In qualità di produttore professionale focalizzato su torri di comunicazione in acciaio, JIAYAO porta oltre 20 anni di esperienza nella produzione ed esportazione in ogni progetto di infrastruttura per telecomunicazioni. Forniamo più di 1.000 torri finite ai mercati globali annualmente, con un volume di esportazione annuo che raggiunge i 10 milioni di dollari USA. Ad oggi, le nostre soluzioni per torri sono state implementate con successo in 55 paesi in Sud-est asiatico, Medio Oriente, America Latina, Africa e oltre.
Offriamo servizi di personalizzazione completi OEM/ODM per soddisfare tutte le vostre specifiche esigenze di progetto. Dalle torri reticolari cellulari 5G standard, ai monopoli e ai tralicci controventati, alle torri specifiche per applicazioni costruite per siti minerari, parchi eolici e scenari di condizioni meteorologiche estreme, possiamo personalizzare la soluzione ottimale per le vostre esigenze.
Supportati da un rigoroso controllo di qualità, capacità di consegna globale mature e supporto tecnico completo, siamo stati un partner di lunga data e fidato per operatori di telecomunicazioni, appaltatori EPC e integratori di progetti in tutto il mondo.

Scorri verso il basso per visualizzare le specifiche dettagliate del prodotto, i casi di progetto e le soluzioni personalizzate.  ↓↓↓

Torre reticolare in acciaio angolare a 4 gambe è una struttura autoportante in acciaio ad alta resistenza progettata per il supporto di infrastrutture critiche. Caratterizzata dal suo telaio a quattro gambe a base quadrata e dalle connessioni reticolari a incrocio, serve come spina dorsale affidabile per la comunicazione, la trasmissione di energia e altre applicazioni industriali in tutto il mondo. A differenza delle torri controventate che si affidano a cavi esterni per la stabilità, questo design autoportante sta indipendentemente, rendendolo adattabile a diversi ambienti, dalle aree urbane alle regioni remote.

In quanto pietra angolare delle infrastrutture moderne, la torre reticolare in acciaio angolare a 4 gambe combina durata, versatilità e praticità per soddisfare le crescenti esigenze dei settori delle comunicazioni, dell'energia e della sorveglianza. Il suo design maturo e le prestazioni affidabili la rendono una scelta preferita per progetti in tutto il mondo.

Descrizione del prodotto

Dettagli dell'imballaggio: La torre per telecomunicazioni sarà imballata con fascette zincate secondo i requisiti del cliente.

Consegna:Spedito in 20 giorni dopo il pagamento dal porto di Tianjin

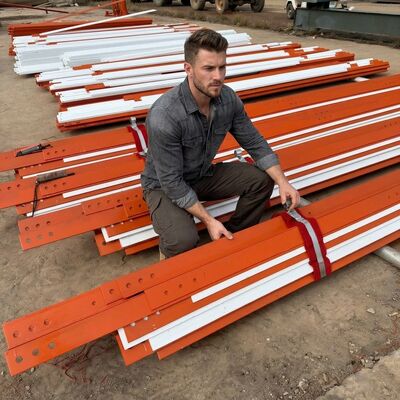

Membri della torre: Una torre in acciaio è separata in diversi pacchi.

Bulloni: Sacchetto Pacrum.lon o acciaio

Siamo specializzati nella progettazione e produzione di torri in acciaio personalizzate per applicazioni di telecomunicazioni, monitoraggio, osservazione e sicurezza. Di seguito sono riportate le informazioni dettagliate sul prodotto:

Qual è la struttura reticolare della torre in acciaio angolare a 4 gambe?

La struttura reticolare di una torre in acciaio angolare a 4 gambe è un telaio a incrocio, simile a un traliccio, che collega le quattro gambe verticali in acciaio angolare della torre. Composto da membri in acciaio interconnessi (tipicamente acciaio angolare o barre reticolari), forma uno schema simile a una rete che distribuisce i carichi, inclusi il peso proprio della torre, il peso dell'attrezzatura, il vento, le forze sismiche e i carichi di ghiaccio, uniformemente su tutte e quattro le gambe. Questa struttura è integrata in tutta l'altezza della torre, completando il design rastremato della torre (più largo alla base, più stretto in cima) per migliorare l'integrità strutturale e la stabilità. La configurazione reticolare bilancia alta resistenza e prestazioni leggere, minimizzando l'uso di materiali e massimizzando la capacità di carico e la resistenza a condizioni ambientali estreme. Facilita inoltre il flusso d'aria, riducendo la resistenza al vento e migliorando ulteriormente la stabilità complessiva della torre.

Come montare il disco MW sulla torre in acciaio angolare a 4 gambe?​

Il montaggio di un disco a microonde (MW) su una torre in acciaio angolare a 4 gambe segue un processo sistematico e conforme alla sicurezza:

1. Preparazione pre-installazione: Verificare la capacità di carico della torre per garantire che possa supportare il peso del disco MW (incluso il disco, la staffa di montaggio e l'hardware associato). Verificare che il progetto della torre sia conforme agli standard pertinenti (ad esempio, TIA/EIA-222-G/F) per il montaggio delle apparecchiature.
2. Installazione della staffa: Fissare staffe dedicate per antenne/microonde (fornite con la torre o fabbricate su misura) a punti di montaggio pre-designati sul corpo della torre o sulla piattaforma dell'attrezzatura. Queste staffe sono fissate utilizzando bulloni ad alta resistenza (conformi alla norma ISO 898 grado 6.8/8.8) per garantire un collegamento saldo alla struttura reticolare o alle gambe della torre.
3. Sollevamento e posizionamento del disco: Utilizzare gru o attrezzature di sollevamento specializzate per sollevare il disco MW all'altezza desiderata (tipicamente sulle sezioni superiori della torre o su una piattaforma attrezzature dedicata). Assicurarsi che il disco sia allineato con il percorso di comunicazione punto-punto previsto (regolare per azimut ed elevazione secondo necessità).
4. Fissaggio del disco: Fissare il disco MW alle staffe preinstallate utilizzando hardware compatibile, serrando i bulloni alla coppia specificata con strumenti calibrati. Assicurarsi che il disco sia livellato e stabile, senza oscillazioni o movimenti.
5. Instradamento e integrazione dei cavi: Instradare i cavi del segnale del disco attraverso i percorsi cavi integrati della torre per proteggerli dai danni ambientali. Collegare i cavi alle apparecchiature appropriate (ad esempio, trasmettitori/ricevitori) alla base della torre o alla piattaforma intermedia, garantendo un'adeguata isolamento e impermeabilizzazione.
6. Ispezione finale: Eseguire un controllo visivo per confermare che il disco sia montato saldamente, le staffe siano intatte e i cavi siano organizzati correttamente. Testare la trasmissione del segnale del disco per verificare l'allineamento e la funzionalità, aderendo ai protocolli di sicurezza durante tutto il processo.

Qual è la struttura principale della torre in acciaio angolare a 4 gambe?

La struttura principale di una torre in acciaio angolare a 4 gambe è un telaio autoportante progettato per stabilità e capacità di carico, composto da tre componenti principali:

• Quattro gambe verticali in acciaio angolare: Gli elementi portanti primari, realizzati in acciaio strutturale di alta qualità (ad esempio, Q235B, Q345B, Q420; conformi a ASTM A36/A572) e disposti in una configurazione a base quadrata. Queste gambe trasferiscono il peso totale della torre (inclusi attrezzature e carichi ambientali) alla fondazione.
• Connessioni reticolari a traliccio: Membri in acciaio a incrocio (acciaio angolare o barre reticolari) che collegano le quattro gambe orizzontalmente e diagonalmente. Questo sistema a traliccio distribuisce i carichi uniformemente su tutta la struttura, aumenta la rigidità e resiste alle forze laterali (vento, attività sismica), formando il caratteristico schema reticolare della torre.
• Design del telaio rastremato: La torre si restringe gradualmente dalla base alla cima (più larga in basso, più stretta in alto), ottimizzando l'integrità strutturale concentrando il materiale dove i carichi sono più pesanti (alla base) e riducendo la resistenza al vento ad altitudini maggiori.

Elementi strutturali supplementari (ad esempio, piattaforme per attrezzature, scale di accesso e percorsi cavi) sono integrati nel telaio principale per supportare la funzionalità pratica, ma le quattro gambe verticali e le connessioni reticolari a traliccio formano la spina dorsale strutturale della torre.

Piattaforma, scala della torre in acciaio angolare a 4 gambe

A. Piattaforma

• Scopo: Serve come spazio di lavoro elevato e stabile per l'installazione, la manutenzione o l'ispezione di attrezzature (ad esempio, dischi MW, antenne 5G, dispositivi di sorveglianza) e componenti della torre. Fornisce inoltre un punto di riposo sicuro per i lavoratori durante l'arrampicata.
• Caratteristiche di progettazione: Tipicamente realizzata in acciaio zincato (conforme a ASTM A123/ISO 1461 per la resistenza alla corrosione) e integrata nella struttura reticolare della torre ad altezze specificate. Le piattaforme possono includere corrimano di sicurezza, superfici antiscivolo e botole di accesso per garantire la sicurezza dei lavoratori. Sono progettate per supportare il peso di lavoratori, attrezzi e attrezzature, in linea con la capacità di carico complessiva della torre.
• Personalizzazione: Può essere aggiunta a più altezze in base alle esigenze del progetto (ad esempio, vicino ai punti di montaggio dell'antenna o a metà torre per la manutenzione).

B. Scala

• Scopo: Un sistema di accesso di sicurezza dedicato che consente ai lavoratori di salire sulla torre per raggiungere piattaforme, attrezzature o sezioni superiori per installazione, ispezione o riparazioni.
• Caratteristiche di progettazione: Costruita in acciaio zincato per durata e resistenza alla corrosione, con pioli equidistanti (secondo gli standard di sicurezza del settore) per una salita confortevole. Le caratteristiche di sicurezza chiave includono corrimano, sistemi anticaduta (ad esempio, guide per cavi per imbracature) e talvolta recinzioni a gabbia per prevenire cadute. La scala è fissata verticalmente alle gambe della torre o al traliccio reticolare, garantendo un percorso sicuro e stabile.
• Conformità: Progettata in linea con le normative di sicurezza e gli standard di settore (ad esempio, TIA/EIA-222-G/F), dando priorità alla protezione dei lavoratori durante l'accesso verticale.

Insieme, la piattaforma e la scala migliorano l'usabilità della torre consentendo un accesso sicuro ed efficiente ad attrezzature e componenti ad alta quota, supportando il funzionamento e la manutenzione continui.

​

Test di zincatura della torre in acciaio angolare

La zincatura è un trattamento superficiale vitale per le torri reticolari in acciaio angolare a 4 gambe, che fornisce una resistenza alla corrosione a lungo termine per resistere a condizioni esterne difficili e prolungare la vita utile della torre oltre i 20 anni. Di seguito è riportata una panoramica semplificata dei suoi test di zincatura:

1. Obiettivi principali dei test

• Garantire uno spessore di rivestimento sufficiente per una protezione duratura dalla corrosione.
• Verificare l'uniformità del rivestimento di zinco e una forte adesione (prevenire sfogliature/distacchi).
• Verificare l'assenza di difetti critici (ad esempio, acciaio nudo, crepe, fori).
• Conformarsi agli standard internazionali (ASTM A123, ISO 1461).

2. Metodi di test chiave (condotti post-fabbrica e post-installazione)

• Spessore del rivestimento: Utilizzare spessimetri magnetici (non distruttivi) o micrometri (solo campioni distruttivi); minimo 85-120 μm (più spesso per ambienti difficili).
• Adesione: Test di piegatura (180°), test del martello o test a quadrettatura con coltello - nessun distacco del rivestimento consentito.
• Ispezione visiva: Verificare la presenza di acciaio nudo, crepe, accumuli di zinco irregolari o contaminazione; sono accettabili piccole irregolarità se non impattanti.
• Resistenza alla corrosione: Test in nebbia salina (ASTM B117/ISO 9227) per 100-500 ore (resistenza alla ruggine rossa); esposizione a lungo termine opzionale sul campo.
• Analisi chimica opzionale: AAS/XRF per confermare ≥98% di purezza dello zinco e rilevare impurità.

3. Standard di conformità

Aderire a ASTM (A123, B117, A572), ISO (1461, 9227, 898), codici di progettazione delle torri (TIA/EIA-222-G/F) e normative locali.

4. Controlli spot post-installazione

• Ri-misurare lo spessore nei giunti critici.
• Ispezionare eventuali danni (graffi, ammaccature) e ritoccare con vernice ricca di zinco se necessario.
• Verificare l'integrità del rivestimento nei fori dei bulloni e nelle aree ad alta usura.

Questi test garantiscono l'affidabilità del rivestimento zincato, supportando le prestazioni della torre nelle applicazioni infrastrutturali.

Si prega di cliccare qui per maggiori informazioni!!!!!!

Imballaggio e spedizione

Certificati

​Si prega di cliccare qui per maggiori informazioni!!!!!!

Tipi di prodotti personalizzati e vantaggi

Torre autoportante 
La torre autoportante è solitamente una torre a 3 o 4 gambe, e il suo materiale è tubo d'acciaio o acciaio angolare. Per quanto riguarda la connessione, la torre tubolare è collegata tramite flangia e la torre in acciaio angolare è collegata tramite dadi e bulloni. 
Caratteristiche: 
1. Piccolo coefficiente di carico del vento, forte resistenza al vento. 
2. Risparmio di risorse territoriali, posizione conveniente. 
Trasporto e installazione convenienti. 

Torre in acciaio tubolare
La torre tubolare si riferisce a una struttura in acciaio autoportante ad alta elevazione con una colonna torre realizzata in tubi d'acciaio e una sezione del corpo torre di forma triangolare. Le sue caratteristiche principali sono che la colonna della torre a tre tubi è realizzata in tubi d'acciaio e la sezione del corpo torre è di forma triangolare, che è una struttura in acciaio ad alta elevazione diversa dall'acciaio angolare.

Torre Monopolo

La torre monopolo, è un tipo comunemente usato, con un bell'aspetto, che copre una piccola area di 9-18 metri quadrati, conveniente, ed è adottata dalla maggior parte delle costruzioni. Il corpo della torre adotta una sezione più ragionevole, che è collegata tramite bulloni ad alta resistenza o sovrapposizione (connessione a scorrimento). Ha le caratteristiche di facile installazione e può adattarsi a una varietà di siti complessi.

Torre controventata 
La torre controventata ha un aspetto nuovo e la sua caratteristica più importante è il rinforzo tramite cavi d'acciaio. La torre controventata è un tipo comune di torre di comunicazione, economica e pratica. È più leggera ed economica delle altre. È molto adatta per aree geografiche vaste. 

Torre di guardia
La torre di guardia è un edificio multifunzionale utilizzato principalmente per osservare l'ambiente circostante e svolge un ruolo importante in molteplici campi. Il suo design enfatizza l'armonia e l'unità con l'ambiente naturale, e lo stile architettonico è solitamente coordinato con l'ambiente circostante. Le torri di osservazione sono solitamente composte da corpi torre, piattaforme, torri e scale, con strutture compatte e durevoli.

Torre ad albero mimetizzata
La Torre ad Albero Mimetizzato è anche un tipo di albero artificiale di torre bionica, alla base simile a uno reale, unito a un design meticoloso, quando posizionata tra gli alberi veri in aree panoramiche, parchi e piazze, diventerà parte della natura. 
Caratteristiche: 
1. Struttura squisita e aspetto magnifico. 
2. Forte stabilità strutturale e lunga durata di lavoro. 
3. Piccola area occupata e grande effetto economico.

I nostri servizi

JIAYAO CO., LTD. è un produttore professionale di torri per telecomunicazioni approvato ISO9001. Ci impegniamo a fornire ai clienti le soluzioni più ottimizzate e le migliori torri di comunicazione. Molti prodotti sono stati esportati negli Stati Uniti, in Europa e in altri 55 paesi diversi.
Siamo specializzati nella progettazione e produzione di torri in acciaio angolare, torri in acciaio tubolare, torri monopolo, torri a pino, torri controventate e torri di guardia. I nostri dipartimenti includono progettazione, ricerca e sviluppo, ispezione, laboratorio, controllo qualità, zincatura e dipartimenti per torri in acciaio. Le nostre materie prime provengono da famose acciaierie in Cina: HBIS Group, Baowu Steel Group, Shougang Group.
​
