Palo per lampione intelligente 5G integrato in acciaio Monopolo Torre di comunicazione per sorveglianza urbana intelligente e sito wireless
JIAYAO CO.,LTD
Descrizione del prodotto
TORRE MONOPOLO IN ACCIAIO PREMIUM PER TELECOMUNICAZIONI E COMUNICAZIONI MOBILI
Scopri la nostra torre Monopolo di alta qualità, una struttura tubolare in acciaio avanzata ingegnerizzata per le moderne infrastrutture di telecomunicazione.

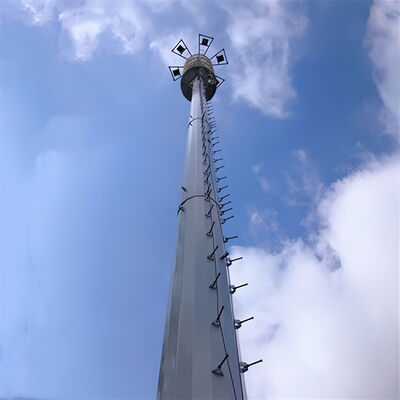

Progettata con una configurazione snella a palo singolo, questa torre di comunicazione autoportante è dotata di una piattaforma di lavoro integrata, staffe per antenne sicure e un sistema di scala di arrampicata integrato per un accesso sicuro alla manutenzione.
Costruite in acciaio piatto premium ASTM A36/A572 Gr50 o S275JR, le nostre torri monopolo offrono un'eccezionale resistenza alla corrosione e all'usura per prestazioni affidabili a lungo termine.
Rispetto alle tradizionali torri in acciaio angolare, il nostro monopolo per telecomunicazioni offre un ingombro significativamente ridotto, rendendolo la soluzione ideale per installazioni urbane e siti con spazio limitato.
Disponibili in altezze standard di 20m, 30m, 40m o configurazioni completamente personalizzate, le torri monopolo JIAYAO combinano appeal estetico e ingegneria robusta, supportate da un'impressionante vita di progettazione di 50 anni.
Sia che tu stia espandendo reti 5G, aggiornando infrastrutture wireless o costruendo nuovi siti cellulari, le nostre torri monopolo in acciaio offrono un valore e un'affidabilità senza pari.
1. Dettagli chiave:
Luogo di origine: Hebei, Cina (continentale); Nome del marchio: Jaoyao o OEM; Numero di modello: Torre di telecomunicazione
Trattamento superficiale: zincato a caldo o verniciato.
2. Imballaggio e consegna:
Dettagli dell'imballaggio: la torre di telecomunicazione sarà raggruppata con cinghie zincate secondo i requisiti del cliente.
Consegna: spedito entro 20 giorni dal pagamento dal porto di Tianjin
Componenti della torre: una torre in acciaio è separata in diversi fasci.
Bulloni: il materiale di imballaggio è un robusto sacco di nylon o un fusto di acciaio.
3. Dati tecnici
| Progettazione |
| 1. Codice di progettazione |
ANSI/TIA-222-G/H/F, EN 1991-1-4 e EN 1993-3-1 |
| Acciaio strutturale |
| 2. Grado |
Acciaio dolce |
Acciaio ad alta resistenza |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |

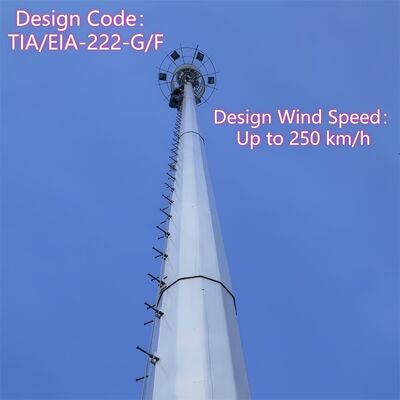

| 3. Velocità del vento di progetto |
Fino a 250 km/h |
| 4. Deflessione ammissibile |
0,5 ~1,0 gradi @ velocità operativa |
| 5. Resistenza alla trazione (Mpa) |
360~510 |
470~630 |
| 6. Resistenza allo snervamento (t≤16mm) (Mpa) |
355 |
235 |
| 7. Allungamento (%) |
20 |
24 |
| 8. Resistenza all'urto KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bulloni e dadi |
| 9. Grado |
Grado 4.8, 6.8, 8.8 |
| 10. Standard per le proprietà meccaniche |
| 10.1 Bulloni |
ISO 898-1 |
| 10.2 Dadi |
ISO 898-2 |
| 10.3 Rondelle |
ISO 6507-1 |
| 11. Standard per le dimensioni |
| 11.1 Bulloni |
DIN7990, DIN931, DIN933 |
| 11.2 Dadi |
ISO4032, ISO4034 |
| 11.3 Rondelle |
DIN7989, DIN127B, ISO7091 |
| Saldatura |
| 12. Metodo |
Saldatura ad arco schermato con CO2 e saldatura ad arco sommerso (SAW) |
| 13. Standard |
AWS D1.1 |
| Marcatura |
| 14. Metodo di marcatura dei membri |
Stampaggio a pressa idraulica |
| Zincatura |
| 15. Standard di zincatura delle sezioni in acciaio |
ISO 1461 o ASTM A123 |
| 16. Standard di zincatura di bulloni e dadi |
ISO 1461 o ASTM A153 |
| Test |
| 17. Test di fabbrica |
Test di trazione, analisi degli elementi, test Sharpy (test di impatto), piegatura a freddo,
Test Preece, test a martello |
| Capacità |
| 18. Capacità massima di produzione |
50.000 TON all'anno |
RETI DI COMUNICAZIONE MOBILE
Ideali per stazioni base cellulari 4G LTE e 5G, le nostre torri monopolo forniscono un supporto strutturale affidabile per sistemi di antenne multi-operatore, consentendo una copertura wireless senza interruzioni nelle aree urbane e suburbane.
INFRASTRUTTURE DI TELECOMUNICAZIONI
Perfetto per operatori di telecomunicazioni e gestori di rete che richiedono soluzioni torre robuste per trasmissione a microonde, backhaul wireless e collegamenti di comunicazione punto-punto.
SERVIZI DI TRASMISSIONE E DIFFUSIONE
Adatto per trasmissioni radio FM/AM, trasmissione di segnali televisivi e applicazioni di trasmissione digitale che richiedono un posizionamento elevato dell'antenna per una propagazione ottimale del segnale.
INSTALLAZIONI URBANE E CON SPAZIO LIMITATO
Il design compatto a palo singolo rende le nostre torri monopolo la scelta preferita per centri urbani, distretti commerciali, autostrade e aree residenziali dove è essenziale minimizzare l'impatto visivo e l'uso del suolo.
" style="padding: 0px 4px;">
RETI DI COMUNICAZIONE MOBILE
Ideali per stazioni base cellulari 4G LTE e 5G, le nostre torri monopolo forniscono un supporto strutturale affidabile per sistemi di antenne multi-operatore, consentendo una copertura wireless senza interruzioni nelle aree urbane e suburbane.
INFRASTRUTTURE DI TELECOMUNICAZIONI
Perfetto per operatori di telecomunicazioni e gestori di rete che richiedono soluzioni torre robuste per trasmissione a microonde, backhaul wireless e collegamenti di comunicazione punto-punto.
SERVIZI DI TRASMISSIONE E DIFFUSIONE
Adatto per trasmissioni radio FM/AM, trasmissione di segnali televisivi e applicazioni di trasmissione digitale che richiedono un posizionamento elevato dell'antenna per una propagazione ottimale del segnale.
INSTALLAZIONI URBANE E CON SPAZIO LIMITATO
Il design compatto a palo singolo rende le nostre torri monopolo la scelta preferita per centri urbani, distretti commerciali, autostrade e aree residenziali dove è essenziale minimizzare l'impatto visivo e l'uso del suolo.
⇔Qual è il corpo principale di una torre monopolo?
Il corpo principale di una torre monopolo è un singolo albero solido/semi-solido autoportante che costituisce la struttura portante principale della torre, adattata per uso urbano. È tipicamente fabbricato con lamiere d'acciaio laminate ad alta resistenza (Q345B/ASTM A500 Grado B) e presenta una forma cilindrica o poligonale saldata (diametri 0,5-2 m, scalati in base all'altezza della torre) con un design rastremato (leggermente più stretto in alto) per ottimizzare la resistenza al carico del vento (fino a 180 km/h). La sua altezza varia da 10 m a 60 m (personalizzabile per microstazioni 5G o hub di comunicazione urbani) e funge da telaio fondamentale per l'integrazione di tutti i componenti ausiliari della torre monopolo.
⇔Quali sono la flangia inferiore, la scala e la piattaforma di una torre monopolo?

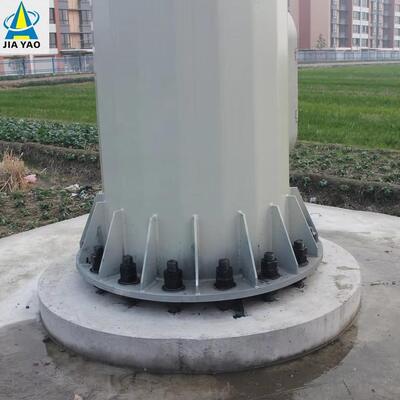

1. Flangia inferiore: è un componente in acciaio per impieghi gravosi saldato alla base dell'albero principale del monopolo, che funge da collegamento critico tra il corpo della torre e la fondazione in cemento. Realizzata in acciaio ad alta resistenza (corrispondente al corpo principale) e trattata con processi anticorrosione, si allinea ai tirafondi della fondazione per fissare la torre verticalmente e trasferire tutti i carichi strutturali e delle apparecchiature a terra, garantendo la stabilità complessiva della torre.
2. Scala: è una scala di arrampicata interna integrata nell'albero principale del monopolo, costruita in acciaio zincato resistente alla corrosione e dotata di un sistema professionale anticaduta. Esclusivamente per personale di manutenzione certificato, fornisce un percorso di accesso verticale sicuro per l'ispezione della torre, l'installazione e la riparazione delle apparecchiature, e la sua integrità è un punto focale della manutenzione regolare della torre.

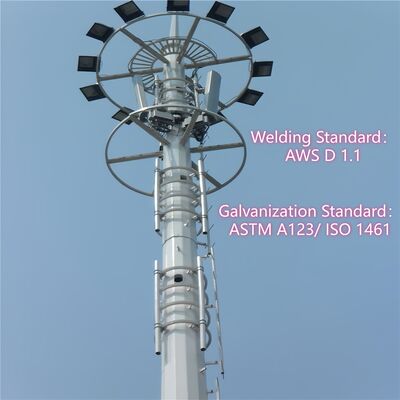

3. Piattaforma: la torre monopolo è dotata di piattaforme in acciaio compatte e integrate (personalizzate in base alle esigenze del progetto) montate sull'albero principale ad altezze designate. Realizzate in acciaio zincato per una maggiore durata, queste piattaforme fungono da aree di lavoro stabili per l'installazione, la manutenzione e l'ispezione di apparecchiature di telecomunicazione (ad es. antenne 5G, dispositivi a microonde) e apparecchiature di sorveglianza. Progettate per adattarsi all'ingombro ultra-compatto del monopolo, massimizzano la comodità operativa senza compromettere il design urbano elegante e discreto della torre.
⇔Com'è il corpo principale di una torre monopolo dopo la zincatura a caldo?
Dopo la zincatura a caldo, il corpo principale della torre monopolo rimane il nucleo singolo albero in acciaio cilindrico/poligonale (fabbricato con lamiere d'acciaio laminate ad alta resistenza Q345B/ASTM A500 Grado B) con un design rastremato, e la sua forma strutturale, le dimensioni e le prestazioni di carico sono completamente preservate. La modifica principale è che la sua intera superficie in acciaio è coperta da un rivestimento di zinco uniforme e denso in conformità con lo standard ASTM A123. Questo strato zincato forma una barriera resistente alla corrosione che protegge efficacemente il substrato in acciaio da inquinanti urbani, umidità ed erosione ambientale esterna, estendendo la vita utile del corpo principale a oltre 25 anni. Il corpo principale zincato mantiene anche la rigidità strutturale dell'albero in acciaio originale, e tutti i giunti saldati (conformi AWS D1.1) sono ugualmente zincati per garantire prestazioni anticorrosione costanti e l'integrità strutturale complessiva del corpo della torre.
